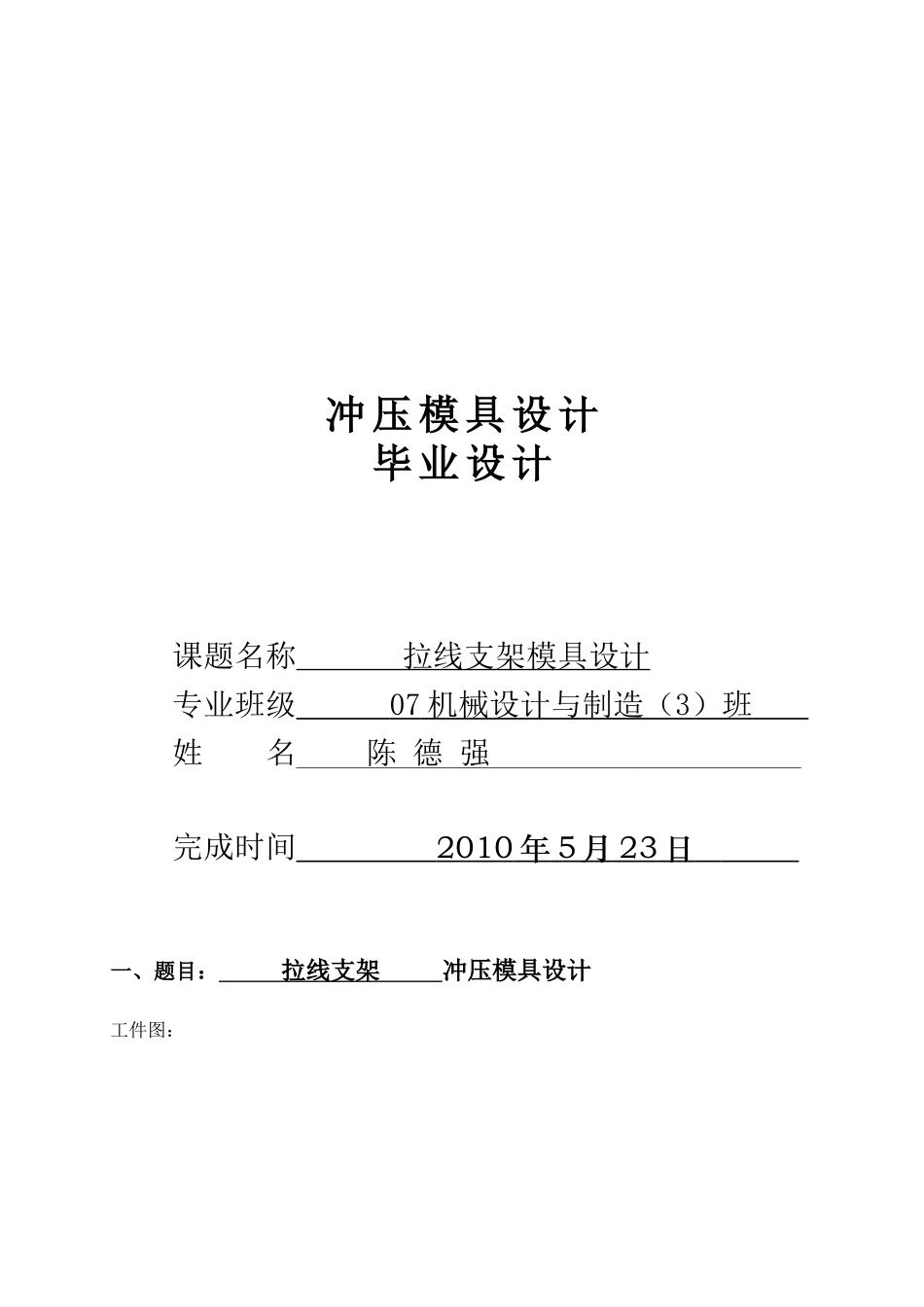

冲 压 模 具 设 计毕 业 设 计课题名称 拉线支架模具设计 专业班级 07 机械设计与制造( 3 )班 姓 名 陈 德 强 完成时间 2010 年 5 月 23 日 一、题目: 拉线支架 冲压模具设计工件图:二、设计内容和要求1
对教师指定的冲压件进行工艺设计,包括工艺分析及方案选择、工艺计算、模具结构形式的确定、压力机的选定;2
完成一套冲模的设计,包括确定模具结构尺寸、绘制该冲模的总装配图和主要零件图;3
编写设计计算说明书
落料冲孔模设计如图 1 所示零件:拉线支架生产批量:大批量材料:ST12 t=0
7设计该零件的冲压工艺与模具
图 1 焊片零件图(一)冲裁件工艺分析1
材料:H62 钢板是优质碳素结构钢,具有良好的可冲压性能

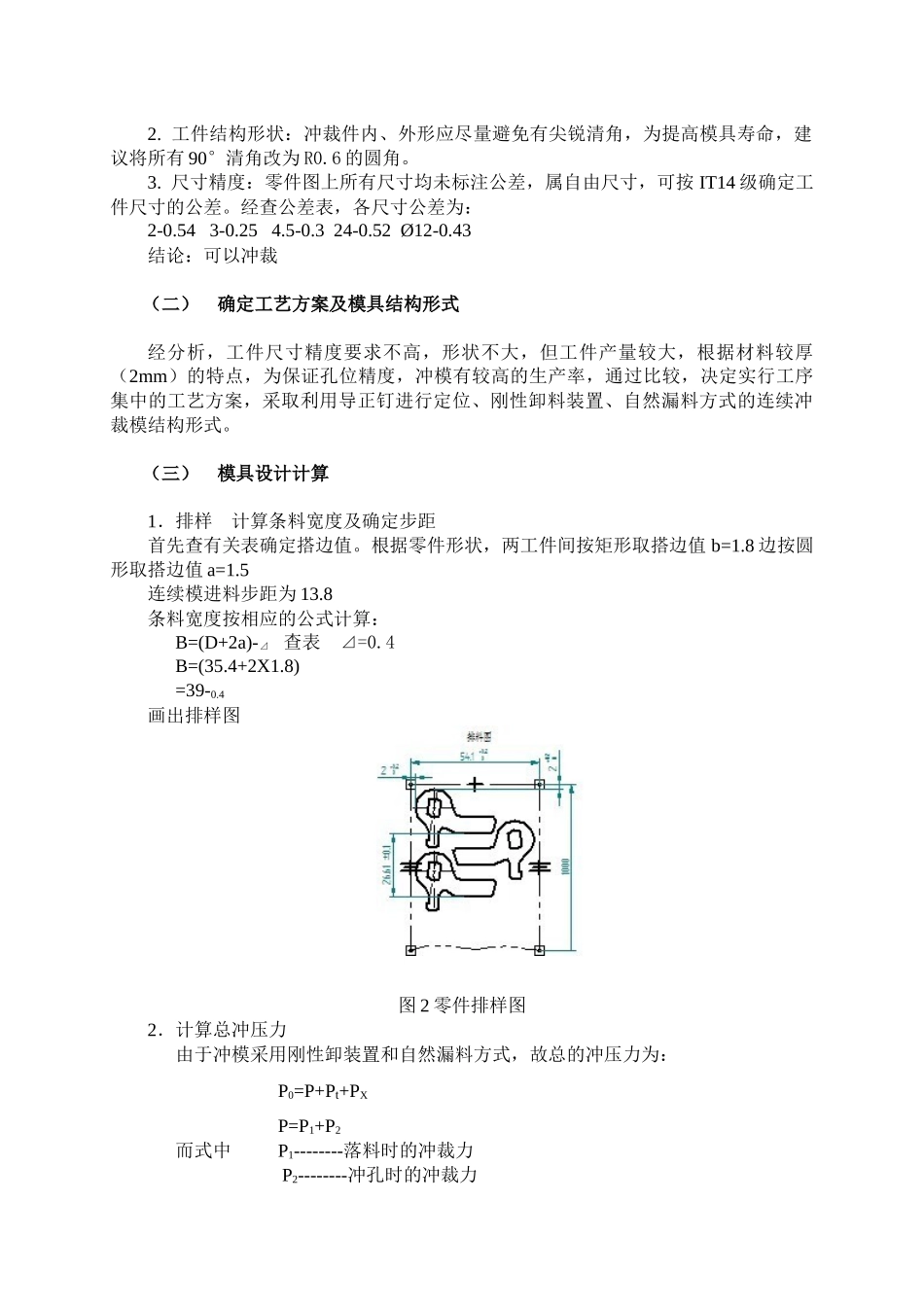

工件结构形状:冲裁件内、外形应尽量避免有尖锐清角,为提高模具寿命,建议将所有 90°清角改为 R0
尺寸精度:零件图上所有尺寸均未标注公差,属自由尺寸,可按 IT14 级确定工件尺寸的公差
经查公差表,各尺寸公差为:2-0
54 3-0
3 24-0
52 Ø12-0
43 结论:可以冲裁(二) 确定工艺方案及模具结构形式经分析,工件尺寸精度要求不高,形状不大,但工件产量较大,根据材料较厚(2mm)的特点,为保证孔位精度,冲模有较高的生产率,通过比较,决定实行工序集中的工艺方案,采取利用导正钉进行定位、刚性卸料装置、自然漏料方式的连续冲裁模结构形式
(三) 模具设计计算1.排样 计算条料宽度及确定步距首先查有关表确定搭边值
根据零件形状,两工件间按矩形取搭边值 b=1
8 边按圆形取搭边值 a=1
5连续模进料步距为 13
8条料宽度按相应的公式计算:B=(D+2a)-⊿ 查表 ⊿=0
4B=(35
8)=39-0
4画出排样图 图 2 零件排样图2.计算总冲压力由于冲模
