第一章叶片式流体机械概况-流体机械原理VIP免费

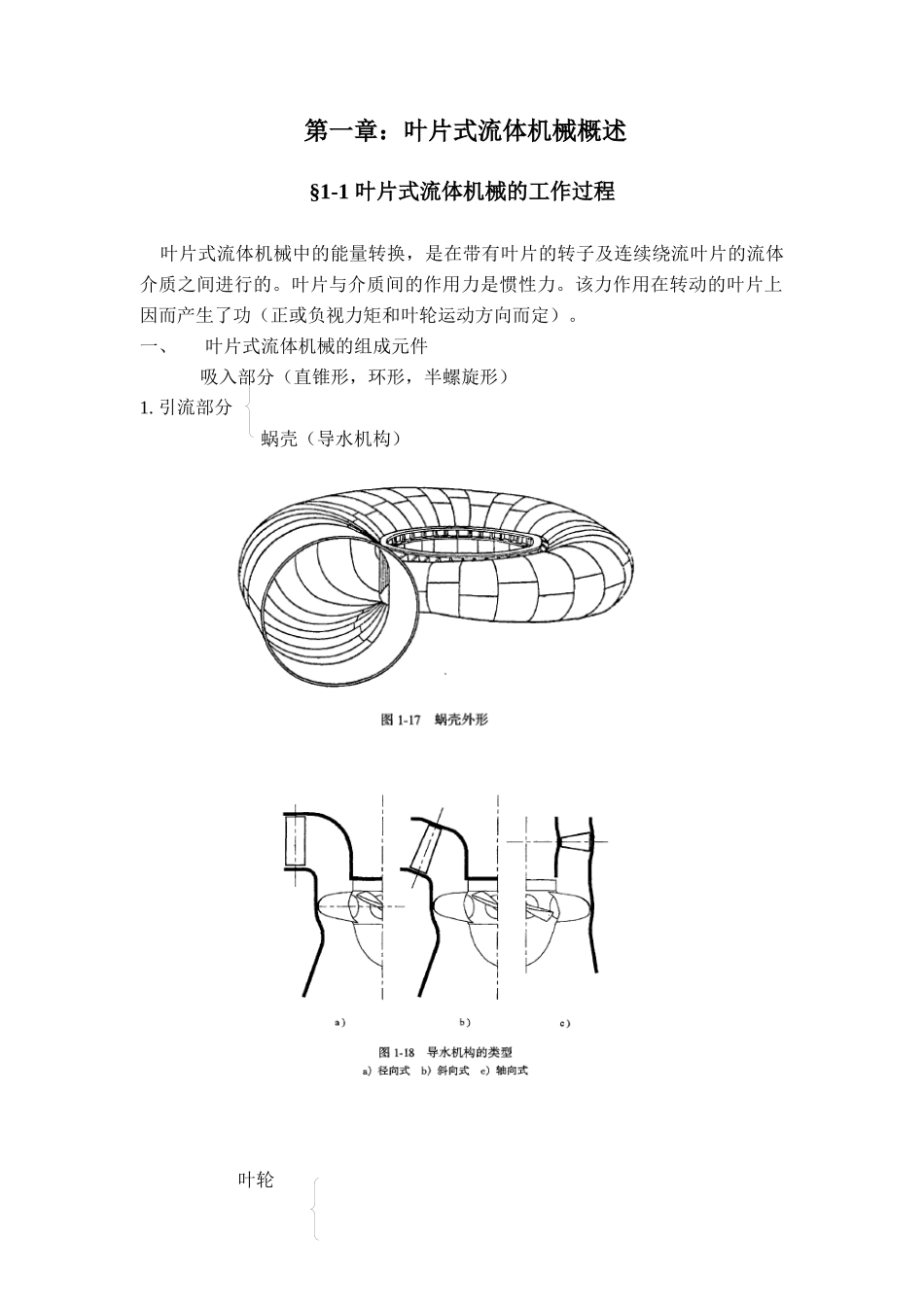

第一章叶片式流体机械概况-流体机械原理_第1页
1/13

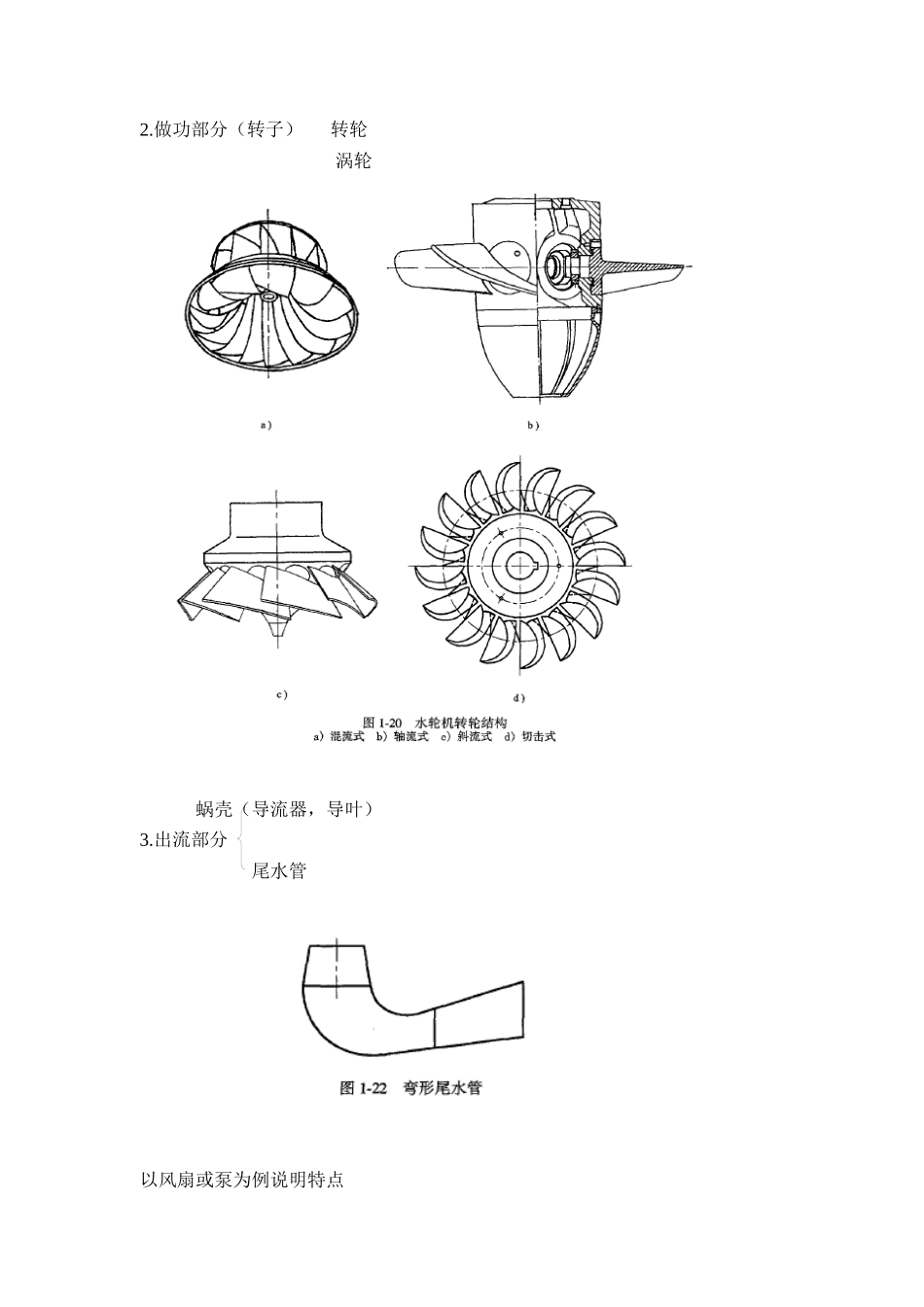

第一章叶片式流体机械概况-流体机械原理_第2页
2/13

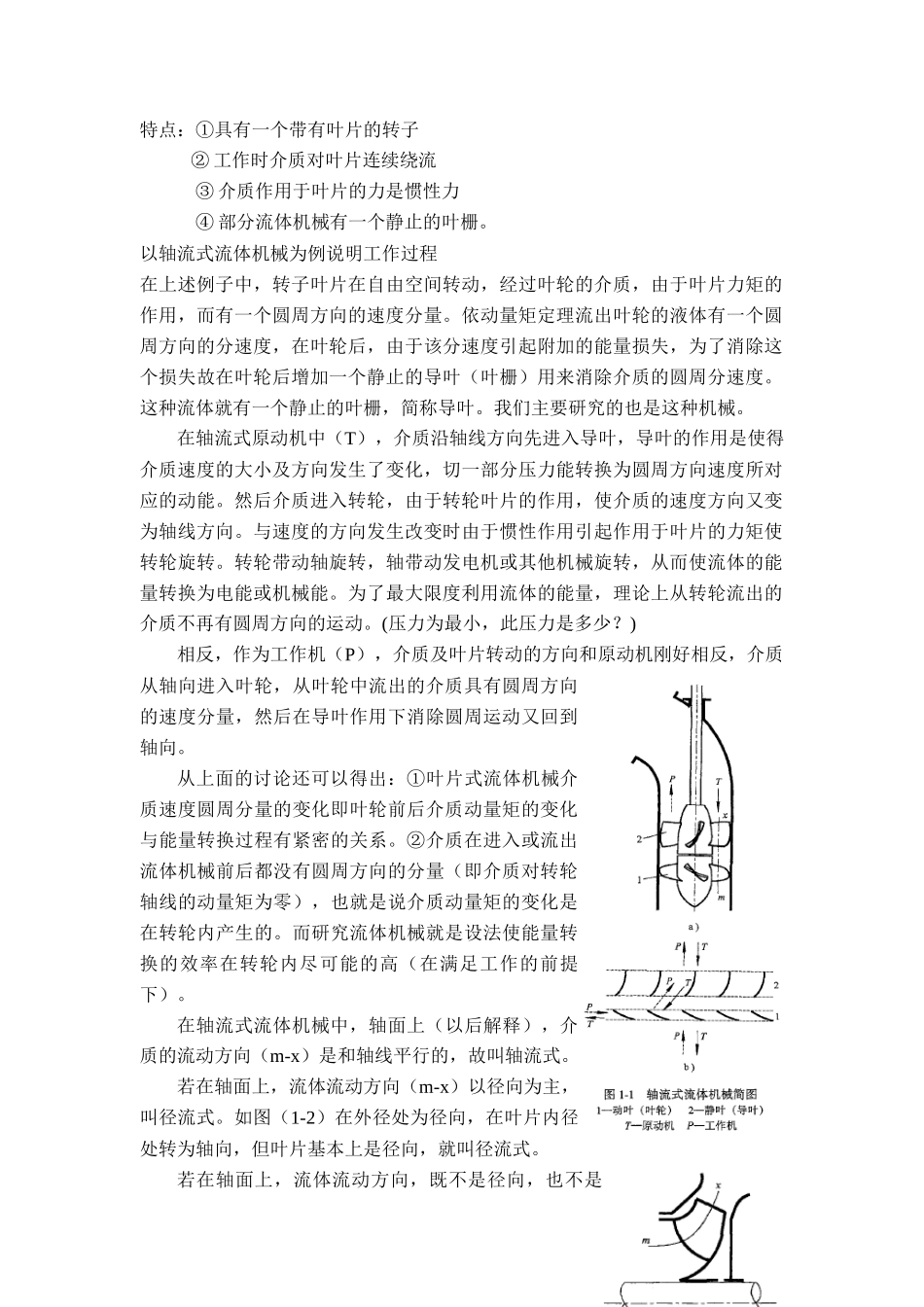

第一章叶片式流体机械概况-流体机械原理_第3页
3/13
第一章:叶片式流体机械概述§1-1 叶片式流体机械的工作过程 叶片式流体机械中的能量转换,是在带有叶片的转子及连续绕流叶片的流体介质之间进行的。叶片与介质间的作用力是惯性力。该力作用在转动的叶片上因而产生了功(正或负视力矩和叶轮运动方向而定)。一、叶片式流体机械的组成元件 吸入部分(直锥形,环形,半螺旋形)1. 引流部分 蜗壳(导水机构) 叶轮2.做功部分(转子) 转轮涡轮 蜗壳(导流器,导叶)3.出流部分 尾水管以风扇或泵为例说明特点特点:①具有一个带有叶片的转子 ② 工作时介质对叶片连续绕流 ③ 介质作用于叶片的力是惯性力 ④ 部分流体机械有一个静止的叶栅。以轴流式流体机械为例说明工作过程在上述例子中,转子叶片在自由空间转动,经过叶轮的介质,由于叶片力矩的作用,而有一个圆周方向的速度分量。依动量矩定理流出叶轮的液体有一个圆周方向的分速度,在叶轮后,由于该分速度引起附加的能量损失,为了消除这个损失故在叶轮后增加一个静止的导叶(叶栅)用来消除介质的圆周分速度。这种流体就有一个静止的叶栅,简称导叶。我们主要研究的也是这种机械。在轴流式原动机中(T),介质沿轴线方向先进入导叶,导叶的作用是使得介质速度的大小及方向发生了变化,切一部分压力能转换为圆周方向速度所对应的动能。然后介质进入转轮,由于转轮叶片的作用,使介质的速度方向又变为轴线方向。与速度的方向发生改变时由于惯性作用引起作用于叶片的力矩使转轮旋转。转轮带动轴旋转,轴带动发电机或其他机械旋转,从而使流体的能量转换为电能或机械能。为了最大限度利用流体的能量,理论上从转轮流出的介质不再有圆周方向的运动。(压力为最小,此压力是多少?)相反,作为工作机(P),介质及叶片转动的方向和原动机刚好相反,介质从轴向进入叶轮,从叶轮中流出的介质具有圆周方向的速度分量,然后在导叶作用下消除圆周运动又回到轴向。从上面的讨论还可以得出:①叶片式流体机械介质速度圆周分量的变化即叶轮前后介质动量矩的变化与能量转换过程有紧密的关系。②介质在进入或流出流体机械前后都没有圆周方向的分量(即介质对转轮轴线的动量矩为零),也就是说介质动量矩的变化是在转轮内产生的。而研究流体机械就是设法使能量转换的效率在转轮内尽可能的高(在满足工作的前提下)。在轴流式流体机械中,轴面上(以后解释),介质的流动方向(m-x)是和轴线平行的,故叫轴流式。若在轴面上,流体流动方向(m-x)以径...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第一章叶片式流体机械概况-流体机械原理
