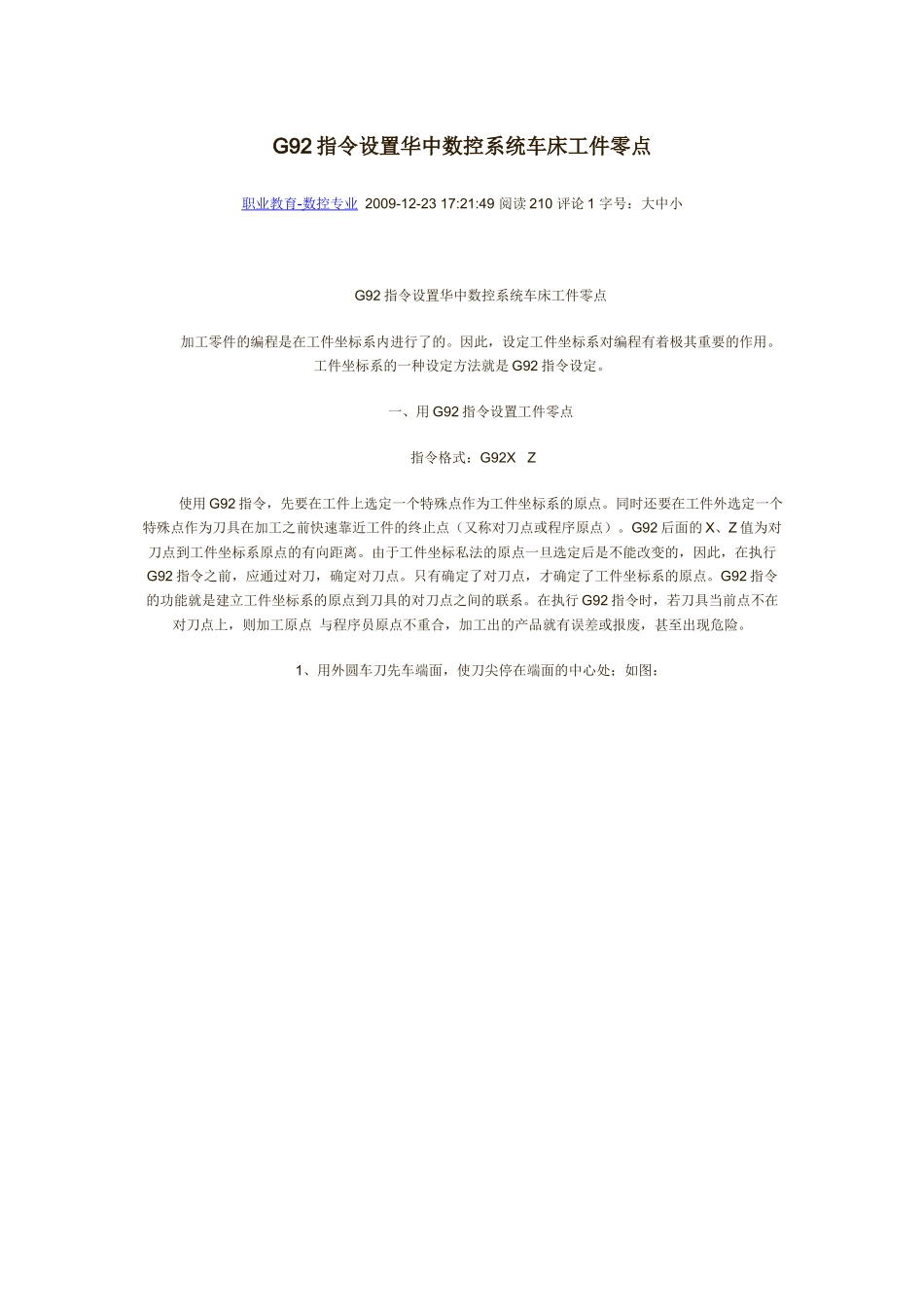

G92指令设置华中数控系统车床工件零点_第1页
1/7

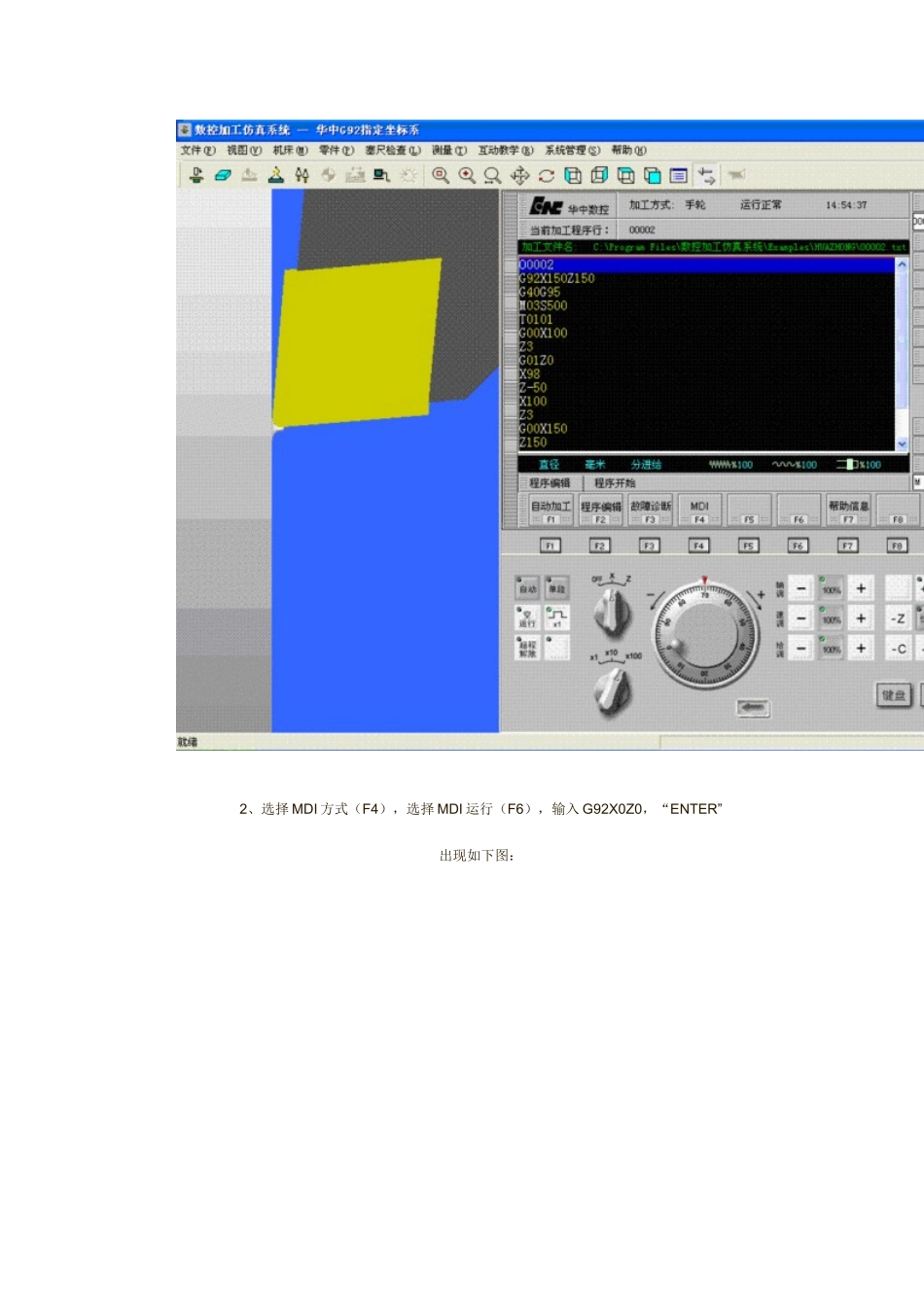

G92指令设置华中数控系统车床工件零点_第2页
2/7

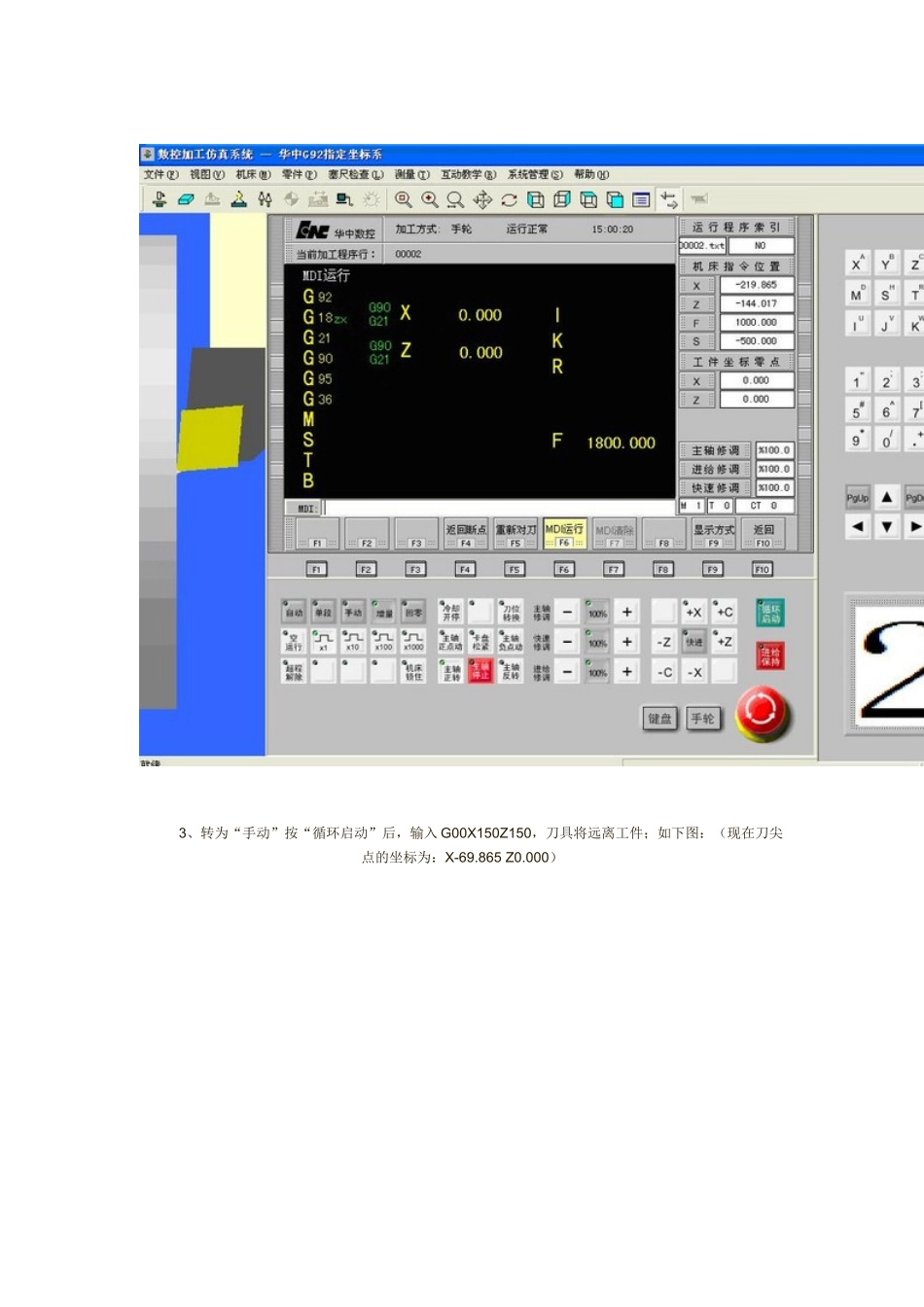

G92指令设置华中数控系统车床工件零点_第3页
3/7
G92 指令设置华中数控系统车床工件零点职业教育 - 数控专业 2009-12-23 17:21:49 阅读 210 评论 1 字号:大中小 G92 指令设置华中数控系统车床工件零点加工零件的编程是在工件坐标系内进行了的。因此,设定工件坐标系对编程有着极其重要的作用。工件坐标系的一种设定方法就是 G92 指令设定。一、用 G92 指令设置工件零点指令格式:G92X Z 使用 G92 指令,先要在工件上选定一个特殊点作为工件坐标系的原点。同时还要在工件外选定一个特殊点作为刀具在加工之前快速靠近工件的终止点(又称对刀点或程序原点)。G92 后面的 X、Z 值为对刀点到工件坐标系原点的有向距离。由于工件坐标私法的原点一旦选定后是不能改变的,因此,在执行G92 指令之前,应通过对刀,确定对刀点。只有确定了对刀点,才确定了工件坐标系的原点。G92 指令的功能就是建立工件坐标系的原点到刀具的对刀点之间的联系。在执行 G92 指令时,若刀具当前点不在对刀点上,则加工原点 与程序员原点不重合,加工出的产品就有误差或报废,甚至出现危险。1、用外圆车刀先车端面,使刀尖停在端面的中心处;如图:2、选择 MDI 方式(F4),选择 MDI 运行(F6),输入 G92X0Z0,“ENTER”出现如下图: 3、转为“手动”按“循环启动”后,输入 G00X150Z150,刀具将远离工件;如下图:(现在刀尖点的坐标为:X-69.865 Z0.000)4、返回(F10),转到“自动加工方式”,“选择程序(F1)”“程序选择(F1)”“磁盘程序(F1)”“选择程序 O0002”程序如下:5、选择“自动加工”“循环启动”,加工结果如下:刀具行进路线如下图:
