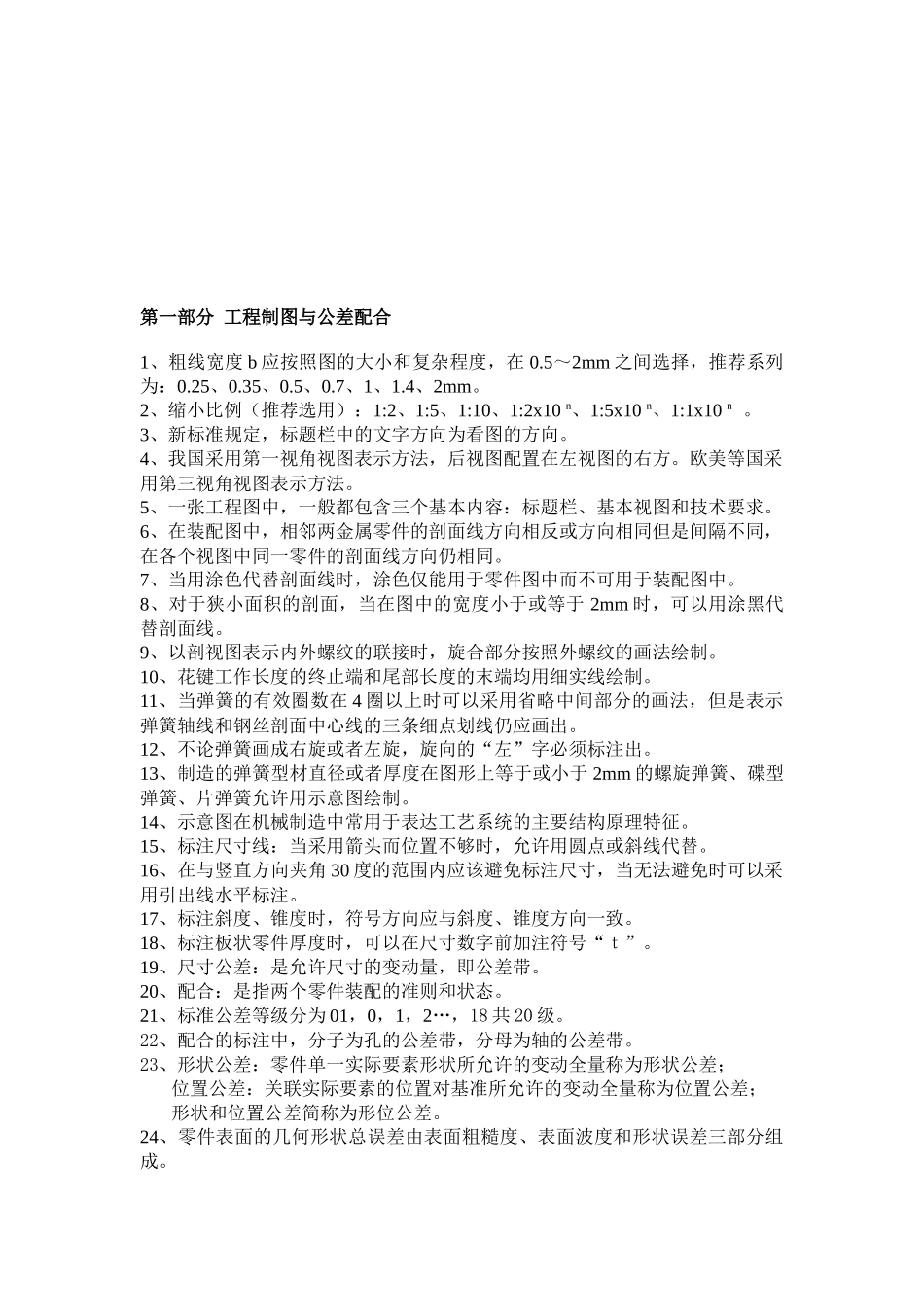

第一部分 工程制图与公差配合1、粗线宽度 b 应按照图的大小和复杂程度，在 0
5～2mm 之间选择，推荐系列为：0
2、缩小比例（推荐选用）：1:2、1:5、1:10、1:2x10 n、1:5x10 n、1:1x10 n
3、新标准规定，标题栏中的文字方向为看图的方向
4、我国采用第一视角视图表示方法，后视图配置在左视图的右方
欧美等国采用第三视角视图表示方法
5、一张工程图中，一般都包含三个基本内容：标题栏、基本视图和技术要求
6、在装配图中，相邻两金属零件的剖面线方向相反或方向相同但是间隔不同，在各个视图中同一零件的剖面线方向仍相同
7、当用涂色代替剖面线时，涂色仅能用于零件图中而不可用于装配图中
8、对于狭小面积的剖面，当在图中的宽度小于或等于 2mm 时，可以用涂黑代替剖面线
9、以剖视图表示内外螺纹的联接时，旋合部分按照外螺纹的画法绘制
10、花键工作长度的终止端和尾部长度的末端均用细实线绘制
11、当弹簧的有效圈数在 4 圈以上时可以采用省略中间部分的画法，但是表示弹簧轴线和钢丝剖面中心线的三条细点划线仍应画出
12、不论弹簧画成右旋或者左旋，旋向的“左”字必须标注出
13、制造的弹簧型材直径或者厚度在图形上等于或小于 2mm 的螺旋弹簧、碟型弹簧、片弹簧允许用示意图绘制
14、示意图在机械制造中常用于表达工艺系统的主要结构原理特征
15、标注尺寸线：当采用箭头而位置不够时，允许用圆点或斜线代替
16、在与竖直方向夹角 30 度的范围内应该避免标注尺寸，当无法避免时可以采用引出线水平标注
17、标注斜度、锥度时，符号方向应与斜度、锥度方向一致
18、标注板状零件厚度时，可以在尺寸数字前加注符号“ｔ”
19、尺寸公差：是允许尺寸的变动量，即公差带
20、配合：是指两个零件装配的准则和状态
21、标准公差等级分
