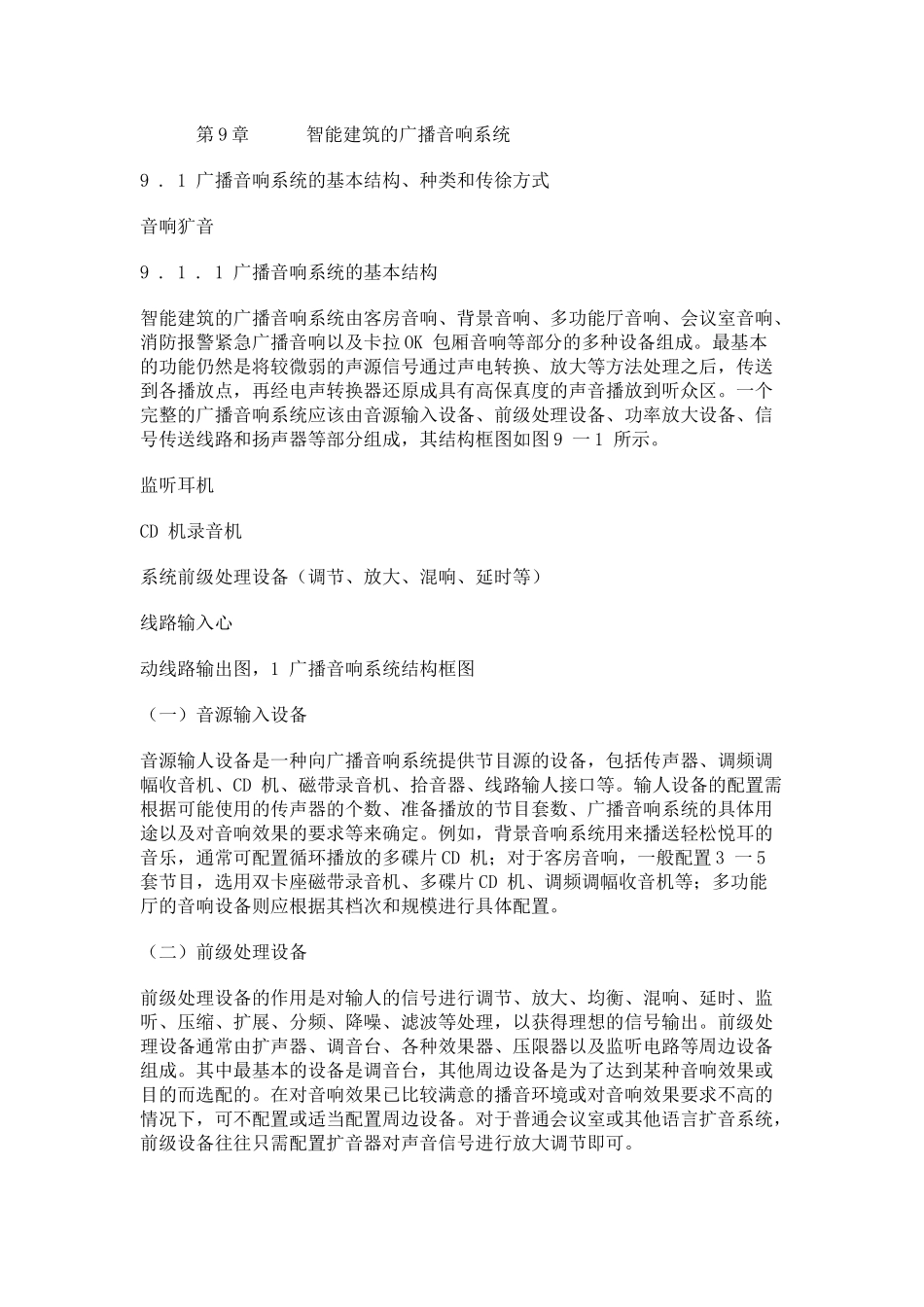

第 9 章 智能建筑的广播音响系统9 . 1 广播音响系统的基本结构、种类和传徐方式音响犷音9 . 1 . 1 广播音响系统的基本结构智能建筑的广播音响系统由客房音响、背景音响、多功能厅音响、会议室音响、消防报警紧急广播音响以及卡拉 OK 包厢音响等部分的多种设备组成。最基本的功能仍然是将较微弱的声源信号通过声电转换、放大等方法处理之后，传送到各播放点，再经电声转换器还原成具有高保真度的声音播放到听众区。一个完整的广播音响系统应该由音源输入设备、前级处理设备、功率放大设备、信号传送线路和扬声器等部分组成，其结构框图如图 9 一 1 所示。监听耳机CD 机录音机系统前级处理设备（调节、放大、混响、延时等）线路输入心动线路输出图，1 广播音响系统结构框图（一）音源输入设备音源输人设备是一种向广播音响系统提供节目源的设备，包括传声器、调频调幅收音机、CD 机、磁带录音机、拾音器、线路输人接口等。输人设备的配置需根据可能使用的传声器的个数、准备播放的节目套数、广播音响系统的具体用途以及对音响效果的要求等来确定。例如，背景音响系统用来播送轻松悦耳的音乐，通常可配置循环播放的多碟片 CD 机；对于客房音响，一般配置 3 一 5 套节目，选用双卡座磁带录音机、多碟片 CD 机、调频调幅收音机等；多功能厅的音响设备则应根据其档次和规模进行具体配置。（二）前级处理设备前级处理设备的作用是对输人的信号进行调节、放大、均衡、混响、延时、监听、压缩、扩展、分频、降噪、滤波等处理，以获得理想的信号输出。前级处理设备通常由扩声器、调音台、各种效果器、压限器以及监听电路等周边设备组成。其中最基本的设备是调音台，其他周边设备是为了达到某种音响效果或目的而选配的。在对音响效果已比较满意的播音环境或对音响效果要求不高的情况下，可不配置或适当配置周边设备。对于普通会议室或其他语言扩音系统，前级设备往往只需配置扩音器对声音信号进行放大调节即可。（三）功率放大设备功率放大设备的作用是将前级处理设备输出的信号放大成具有足够驱动能力的电声信号，从而可以直接驱动扬声器。功率放大器有单声道和双声道、高电平信号输出和低电平信号输出之分，功率从数十瓦到数百瓦甚至上千瓦不等。如果需要多个功率放大器，可将功率放大器组成功放柜的形式。功放柜具有输出电平调节控制、电平指示、输出信号监听等功能。功率放大器的输出功率要根据播音现场对声压级的要求、扬声...
