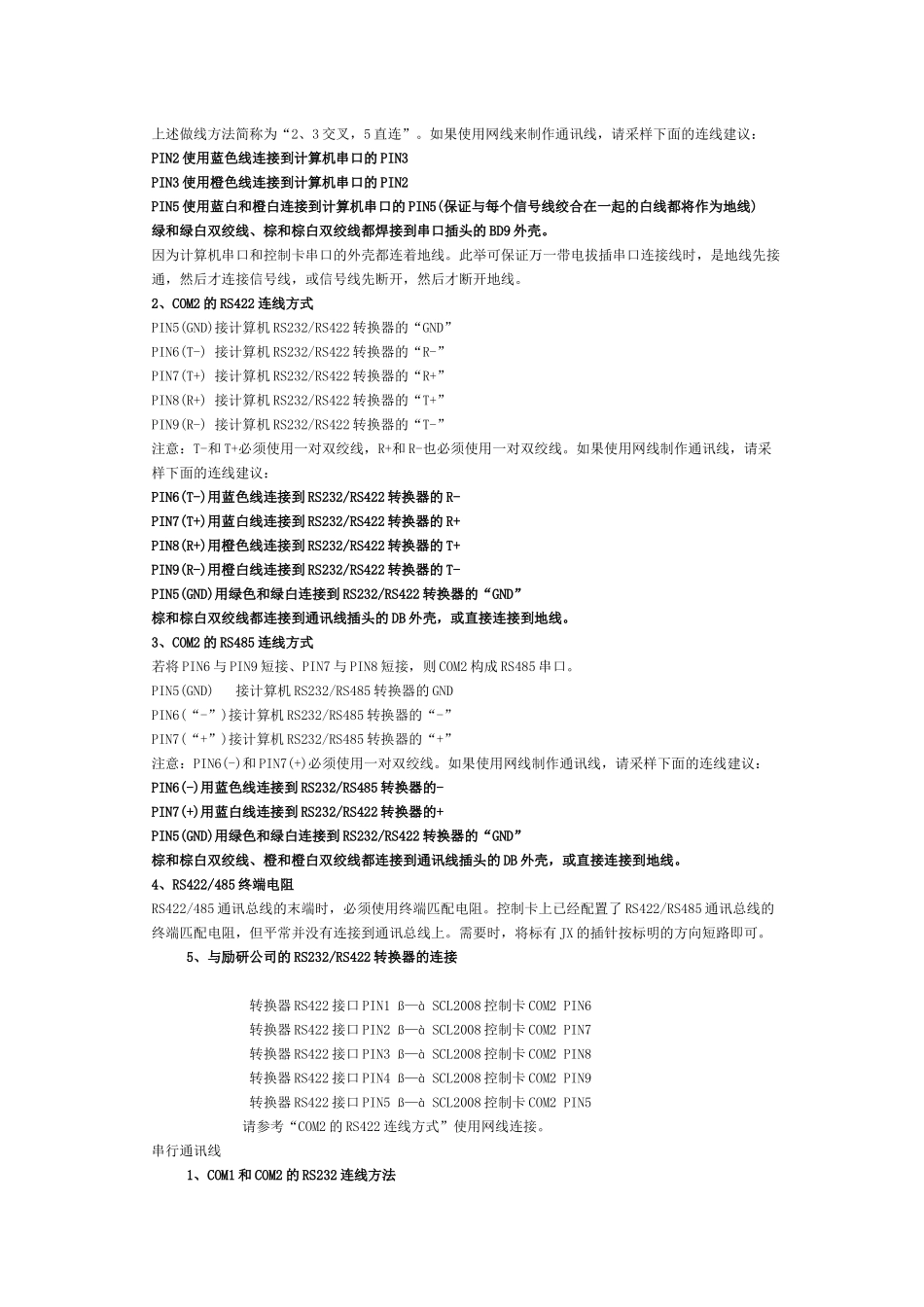

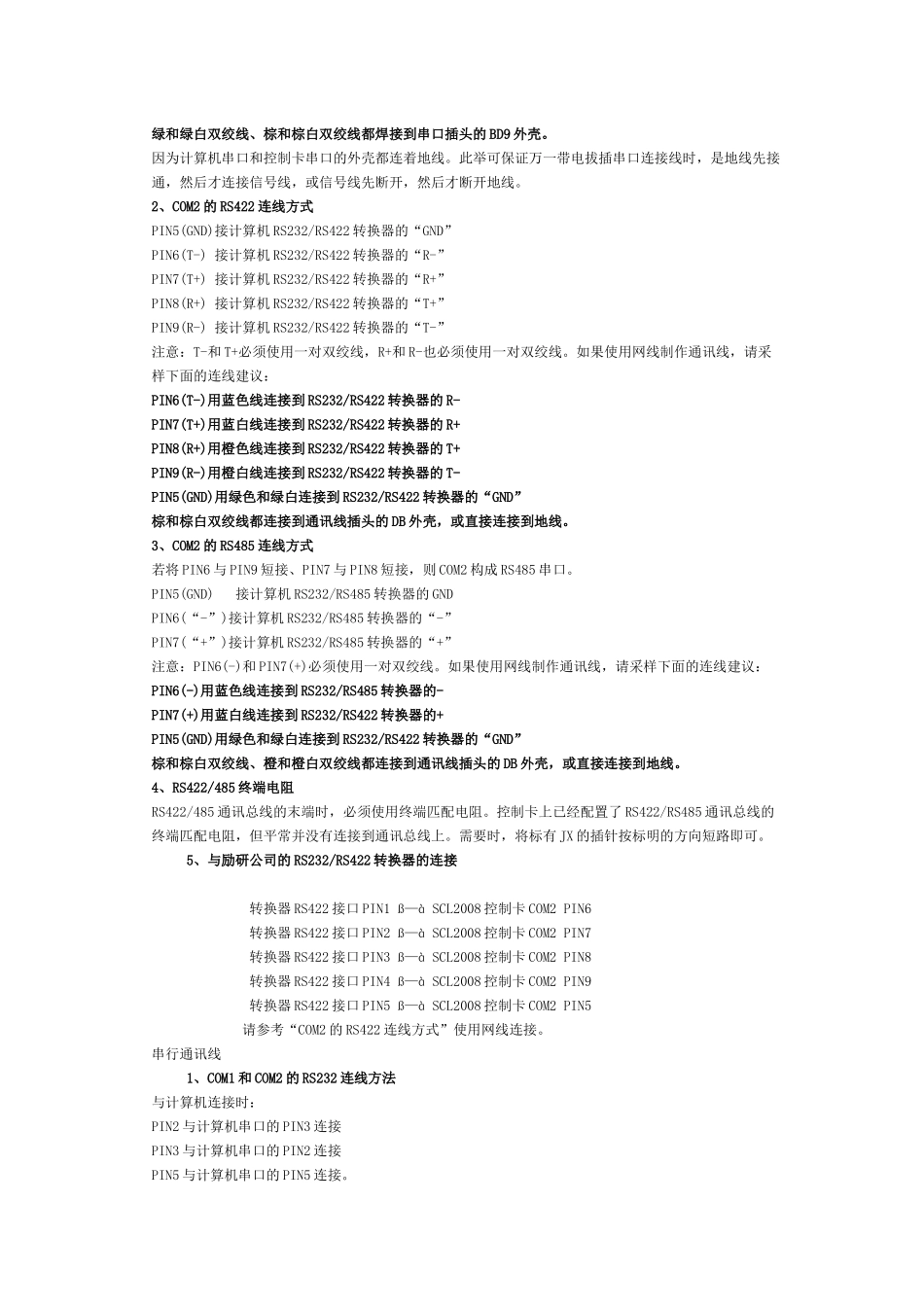

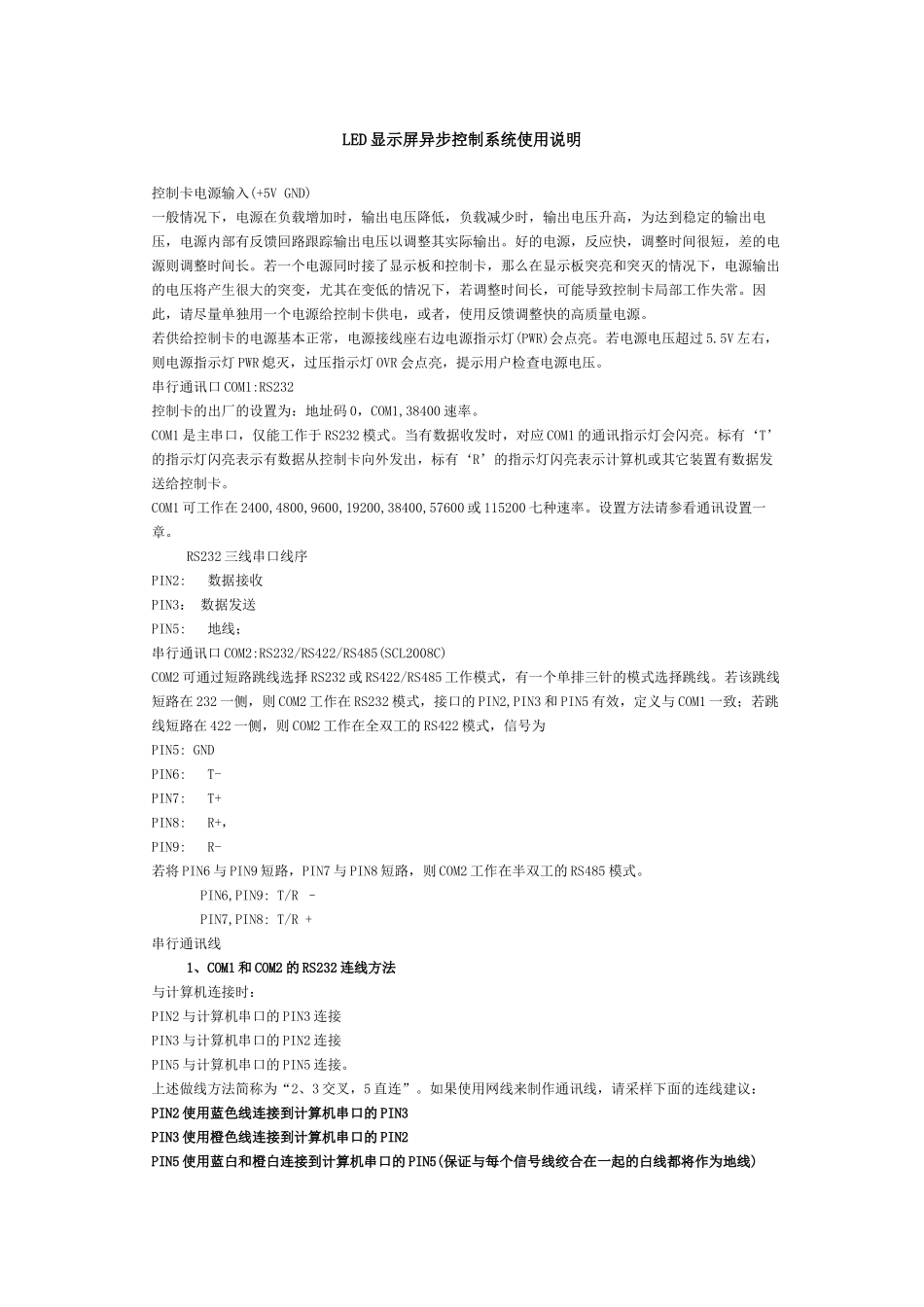

LED 显示屏异步控制系统使用说明 控制卡电源输入(+5V GND)一般情况下，电源在负载增加时，输出电压降低，负载减少时，输出电压升高，为达到稳定的输出电压，电源内部有反馈回路跟踪输出电压以调整其实际输出。好的电源，反应快，调整时间很短，差的电源则调整时间长。若一个电源同时接了显示板和控制卡，那么在显示板突亮和突灭的情况下，电源输出的电压将产生很大的突变，尤其在变低的情况下，若调整时间长，可能导致控制卡局部工作失常。因此，请尽量单独用一个电源给控制卡供电，或者，使用反馈调整快的高质量电源。若供给控制卡的电源基本正常，电源接线座右边电源指示灯(PWR)会点亮。若电源电压超过 5.5V 左右，则电源指示灯 PWR 熄灭，过压指示灯 OVR 会点亮，提示用户检查电源电压。串行通讯口 COM1:RS232控制卡的出厂的设置为：地址码 0，COM1,38400 速率。COM1 是主串口，仅能工作于 RS232 模式。当有数据收发时，对应 COM1 的通讯指示灯会闪亮。标有‘T’的指示灯闪亮表示有数据从控制卡向外发出，标有‘R’的指示灯闪亮表示计算机或其它装置有数据发送给控制卡。COM1 可工作在 2400,4800,9600,19200,38400,57600 或 115200 七种速率。设置方法请参看通讯设置一章。 RS232 三线串口线序PIN2: 数据接收PIN3： 数据发送PIN5: 地线；串行通讯口 COM2:RS232/RS422/RS485(SCL2008C)COM2 可通过短路跳线选择 RS232 或 RS422/RS485 工作模式，有一个单排三针的模式选择跳线。若该跳线短路在 232 一侧，则 COM2 工作在 RS232 模式，接口的 PIN2,PIN3 和 PIN5 有效，定义与 COM1 一致；若跳线短路在 422 一侧，则 COM2 工作在全双工的 RS422 模式，信号为PIN5: GNDPIN6: T-PIN7: T+PIN8: R+，PIN9: R-若将 PIN6 与 PIN9 短路，PIN7 与 PIN8 短路，则 COM2 工作在半双工的 RS485 模式。 PIN6,PIN9: T/R – PIN7,PIN8: T/R +串行通讯线 1、COM1 和 COM2 的 RS232 连线方法与计算机连接时：PIN2 与计算机串口的 PIN3 连接PIN3 与计算机串口的 PIN2 连接PIN5 与计算机串口的 PIN5 连接。上述做线方法简称为“2、3 交叉，5 直连”。如果使用网线来制作通讯线，请采样下面的连线建议：PIN2 使用蓝色线连接到计算机串口的 PIN3PIN3 使用橙色线连接到计算机串口的 PIN2PIN5 使用蓝白和橙白连接到计算机串口的 PIN5(保证与每个信号线绞合在一起的白线都...
