耦合谐振回路VIP免费

耦合谐振回路耦合谐振回路耦合谐振回路耦合谐振回路

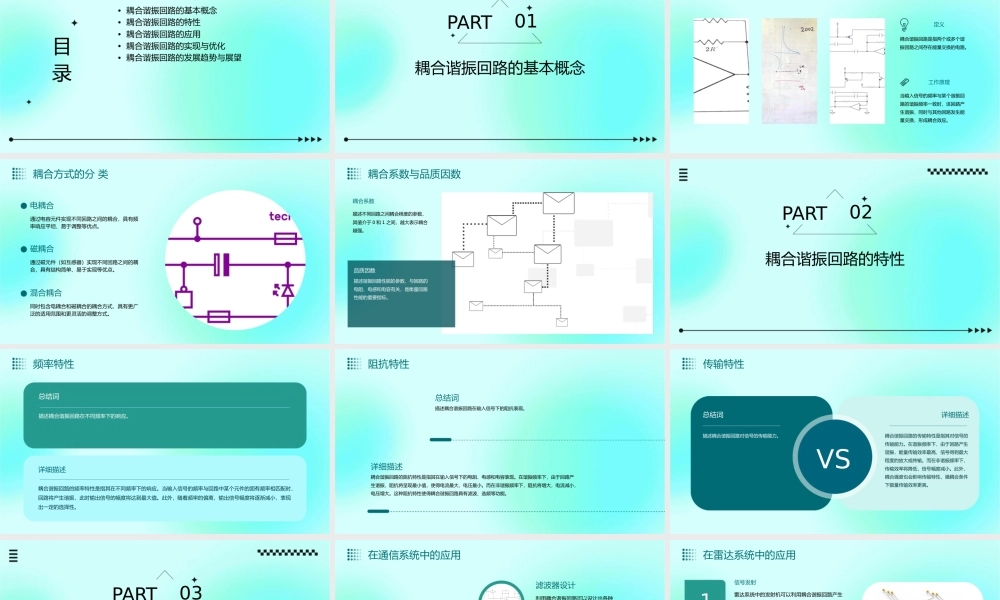

ONEKEEP VIEW耦合谐振回路课件• 耦合谐振回路的基本概念• 耦合谐振回路的特性• 耦合谐振回路的应用目• 耦合谐振回路的实现与优化• 耦合谐振回路的发展趋势与展望录01PART耦合谐振回路的基本概念定义与工作原理定义耦合谐振回路是指两个或多个谐振回路之间存在能量交换的电路。工作原理当输入信号的频率与某个谐振回路的谐振频率一致时,该回路产生谐振,同时与其他回路发生能量交换,形成耦合效应。耦合方式的分 类电耦合通过电容元件实现不同回路之间的耦合,具有频率响应平坦、易于调整等优点。磁耦合通过磁元件(如互感器)实现不同回路之间的耦合,具有结构简单、易于实现等优点。混合耦合同时包含电耦合和磁耦合的耦合方式,具有更广泛的适用范围和更灵活的调整方式。耦合系数与品质因数耦合系数描述不同回路之间耦合程度的参数,其值介于 0 和 1 之间,越大表示耦合越强。品质因数描述谐振回路性能的参数,与回路的电阻、电感和电容有关,是衡量回路性能的重要指标。02PART耦合谐振回路的特性频率特性总结词描述耦合谐振回路在不同频率下的响应。详细描述耦合谐振回路的频率特性是指其在不同频率下的响应。当输入信号的频率与回路中某个元件的固有频率相匹配时,回路将产生谐振,此时输出信号的幅度将达到最大值。此外,随着频率的偏离,输出信号幅度将逐渐减小,表现出一定的选择性。阻抗特性总结词描述耦合谐振回路在输入信号下的阻抗表现。详细描述耦合谐振回路的阻抗特性是指其在输入信号下的电阻、电感和电容表现。在谐振频率下,由于回路产生谐振,阻抗将呈现最小值,使得电流最大,电压最小。而在非谐振频率下,阻抗将增大,电流减小,电压增大。这种阻抗特性使得耦合谐振回路具有滤波、选频等功能。传输特性总结词详细描述描述耦合谐振回路对信号的传输能力。耦合谐振回路的传输特性是指其对信号的传输能力。在谐振频率下,由于回路产生谐振,能量传输效率最高,信号得到最大程度的放大或传输。而在非谐振频率下,传输效率将降低,信号幅度减小。此外,耦合强度也会影响传输特性,强耦合条件下能量传输效率更高。VS03PART耦合谐振回路的应用在通信系统中的应用滤波器设计利用耦合谐振回路可以设计出各种类型的滤波器,如带通滤波器、带阻滤波器和陷波滤波器等,用于信号的筛选和处理。信号传输耦合谐振回路可以用于信号传输,通过调整回路的谐振频率,可以实现对特定频率信号的选择性传输。信号调制在通信系统中,可...
