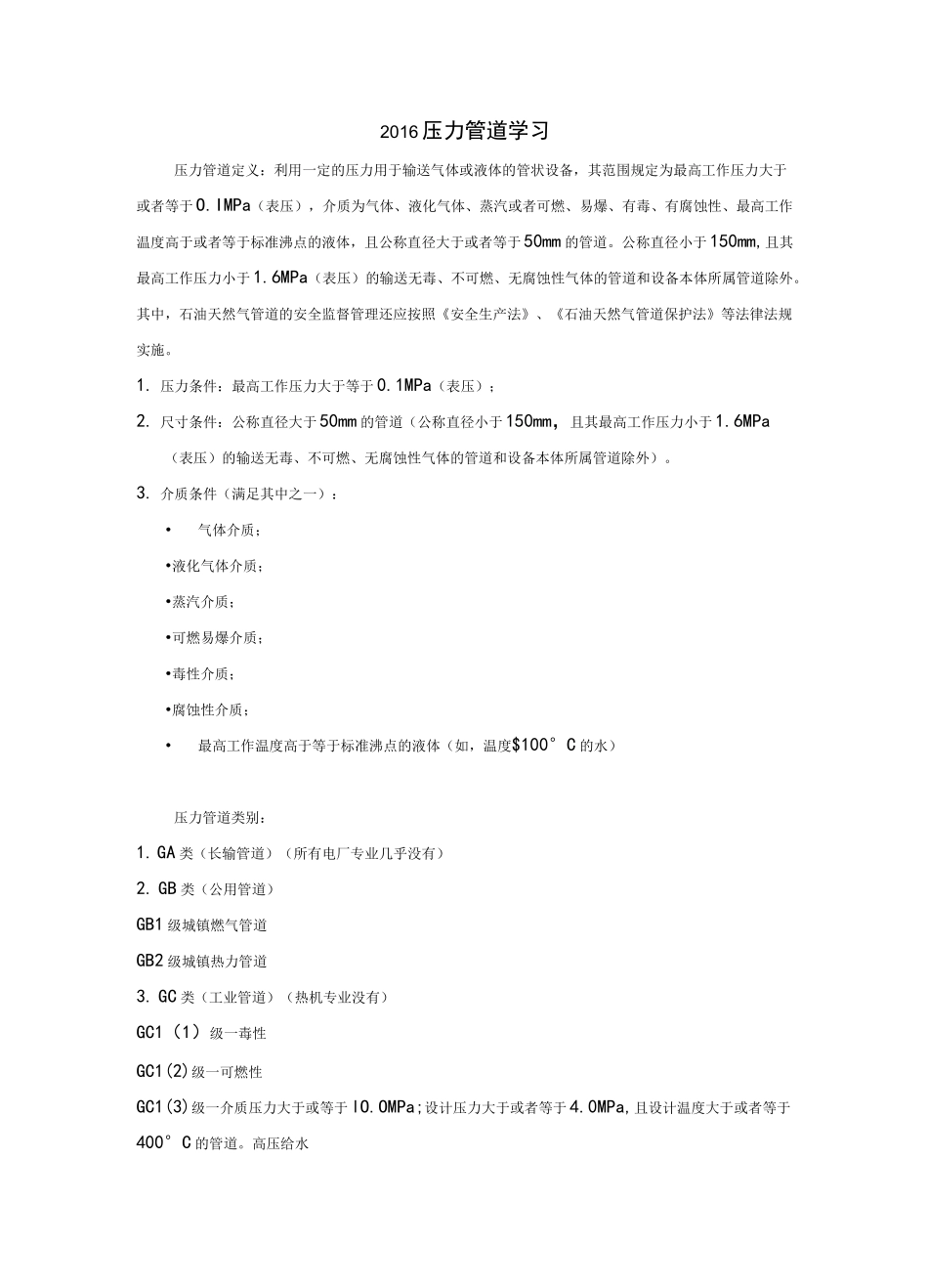

2016 压力管道学习压力管道定义：利用一定的压力用于输送气体或液体的管状设备，其范围规定为最高工作压力大于或者等于 O.IMPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于 50mm 的管道。公称直径小于 150mm,且其最高工作压力小于 1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。1. 压力条件：最高工作压力大于等于 0.1MPa（表压）；2. 尺寸条件：公称直径大于 50mm 的管道（公称直径小于 150mm，且其最高工作压力小于 1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外）。3. 介质条件（满足其中之一）：•气体介质；•液化气体介质；•蒸汽介质；•可燃易爆介质；•毒性介质；•腐蚀性介质；•最高工作温度高于等于标准沸点的液体（如，温度$100°C 的水）压力管道类别：1.GA 类（长输管道）（所有电厂专业几乎没有）2. GB 类（公用管道）GB1 级城镇燃气管道GB2 级城镇热力管道3. GC 类（工业管道）（热机专业没有）GC1（1）级一毒性GC1(2)级一可燃性GC1(3)级一介质压力大于或等于 lO.OMPa;设计压力大于或者等于 4.0MPa,且设计温度大于或者等于400°C 的管道。高压给水GC3 级输送无毒、非可燃流体介质,设计压力小于或者等于 1.0MPa,并且设计温度大于-20°C 但是小于 185C 的管道。——压缩空气GC2 级——除 GC3 夕卜，介质毒性、火灾危险性(可燃性)、设计压力和设计温度小于 GC1 级管道。——凝结水4.GD 类GD1 类一一设计压力大于等于 6.3MPa,或者设计温度大于等于 400C 的管道。GD2 类——设计压力小于 6.3MPa,且设计温度小于 400C 的管道。签署1. GA1、GC1、GD1 级压力管道主要设计文件进行设计、校核、审核、审定 4 级签署，GA2 级、GB 类、GC2、GC3、GD2 级压力管道主要设计文件可以进行设计、校核、审核 3 级签署。2. 压力管道主要设计文件，包括设备布置图、管道布置图、应力分析计算书等。一、管道材料1•钢中的相：1)铁素体碳钢合金钢(20,20G,12Cr1MoVG,P91,P92)2) 奥氏体不锈钢(06Cr19Ni10,TP304,TP316,)3) 渗碳体 FeC3碳钢的组织是由铁素体和渗碳体以不同的比例和形态组成2.常用结构钢标准1) 《碳素结构钢》GB/...
