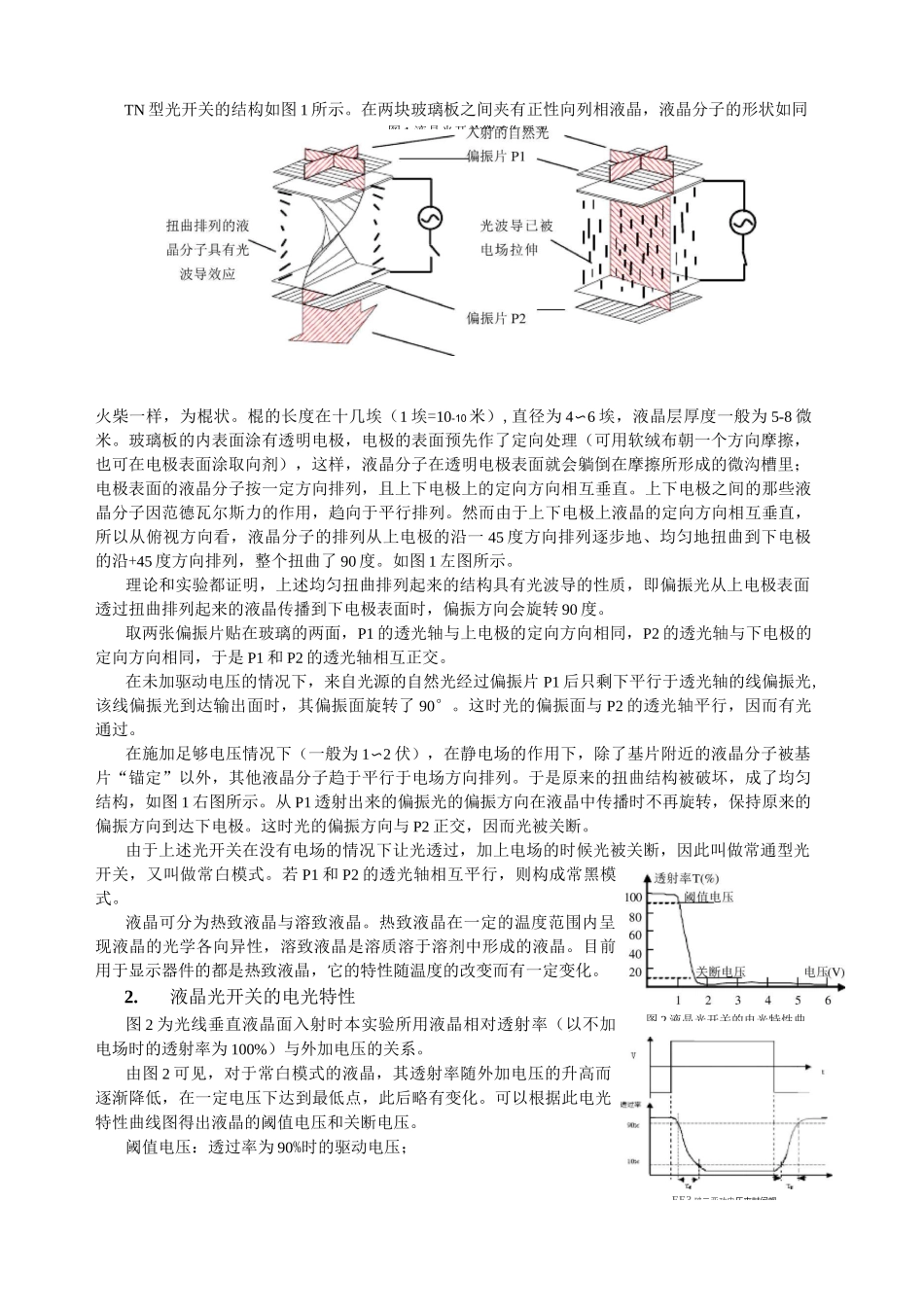

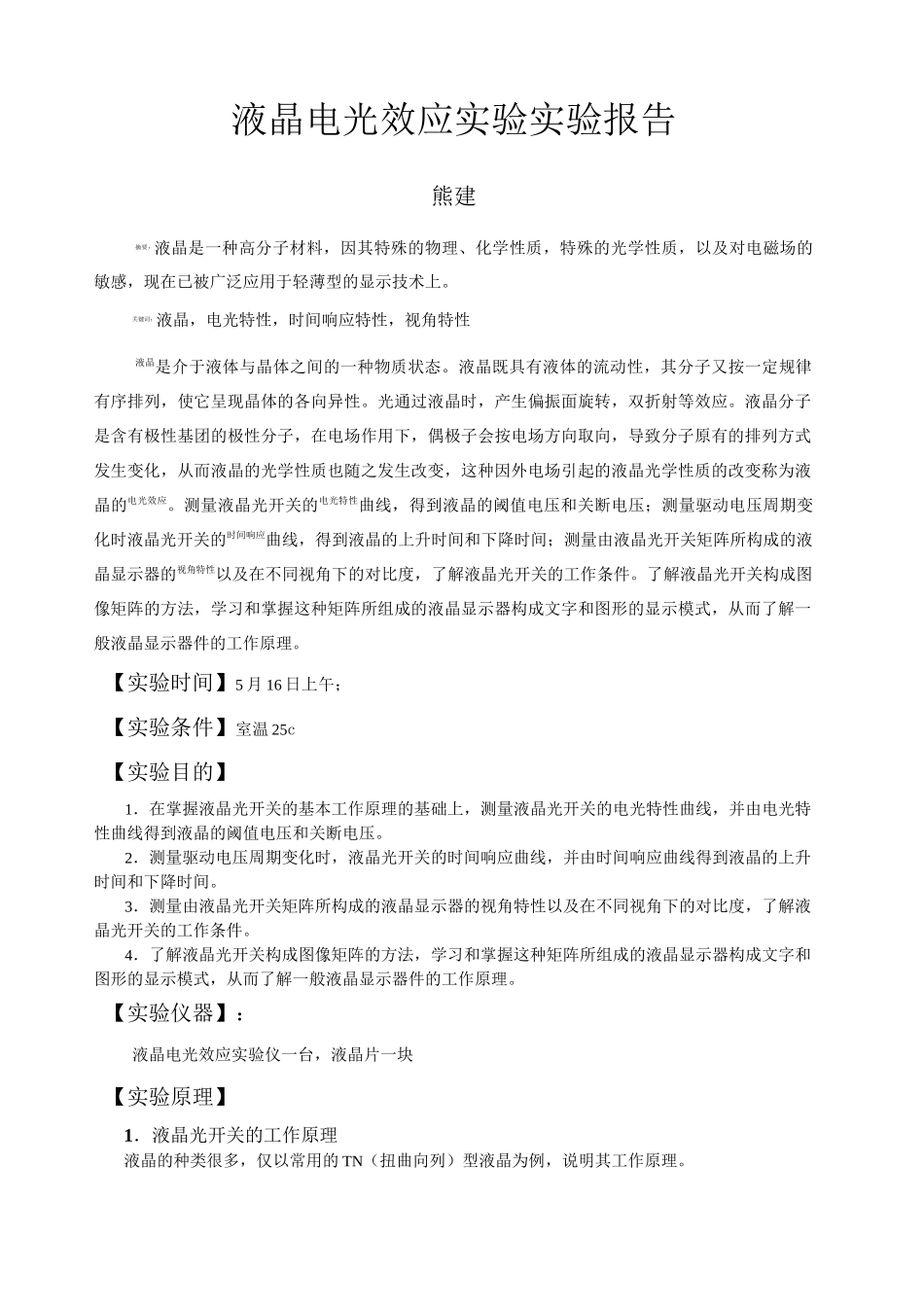

液晶电光效应实验实验报告熊建摘要：液晶是一种高分子材料，因其特殊的物理、化学性质，特殊的光学性质，以及对电磁场的敏感，现在已被广泛应用于轻薄型的显示技术上。关键词：液晶，电光特性，时间响应特性，视角特性液晶是介于液体与晶体之间的一种物质状态。液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性。光通过液晶时，产生偏振面旋转，双折射等效应。液晶分子是含有极性基团的极性分子，在电场作用下，偶极子会按电场方向取向，导致分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。测量液晶光开关的电光特性曲线，得到液晶的阈值电压和关断电压；测量驱动电压周期变化时液晶光开关的时间响应曲线，得到液晶的上升时间和下降时间；测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。【实验时间】5 月 16 日上午；【实验条件】室温 25c【实验目的】1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。【实验仪器】：液晶电光效应实验仪一台，液晶片一块【实验原理】1．液晶光开关的工作原理液晶的种类很多，仅以常用的 TN（扭曲向列）型液晶为例，说明其工作原理。TN 型光开关的结构如图 1 所示。在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。棍的长度在十几埃（1 埃=10-10米）,直径为 4〜6 埃，液晶层厚度一般为 5-8 微米。玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极...
