液压阀块体设计规范VIP专享VIP免费

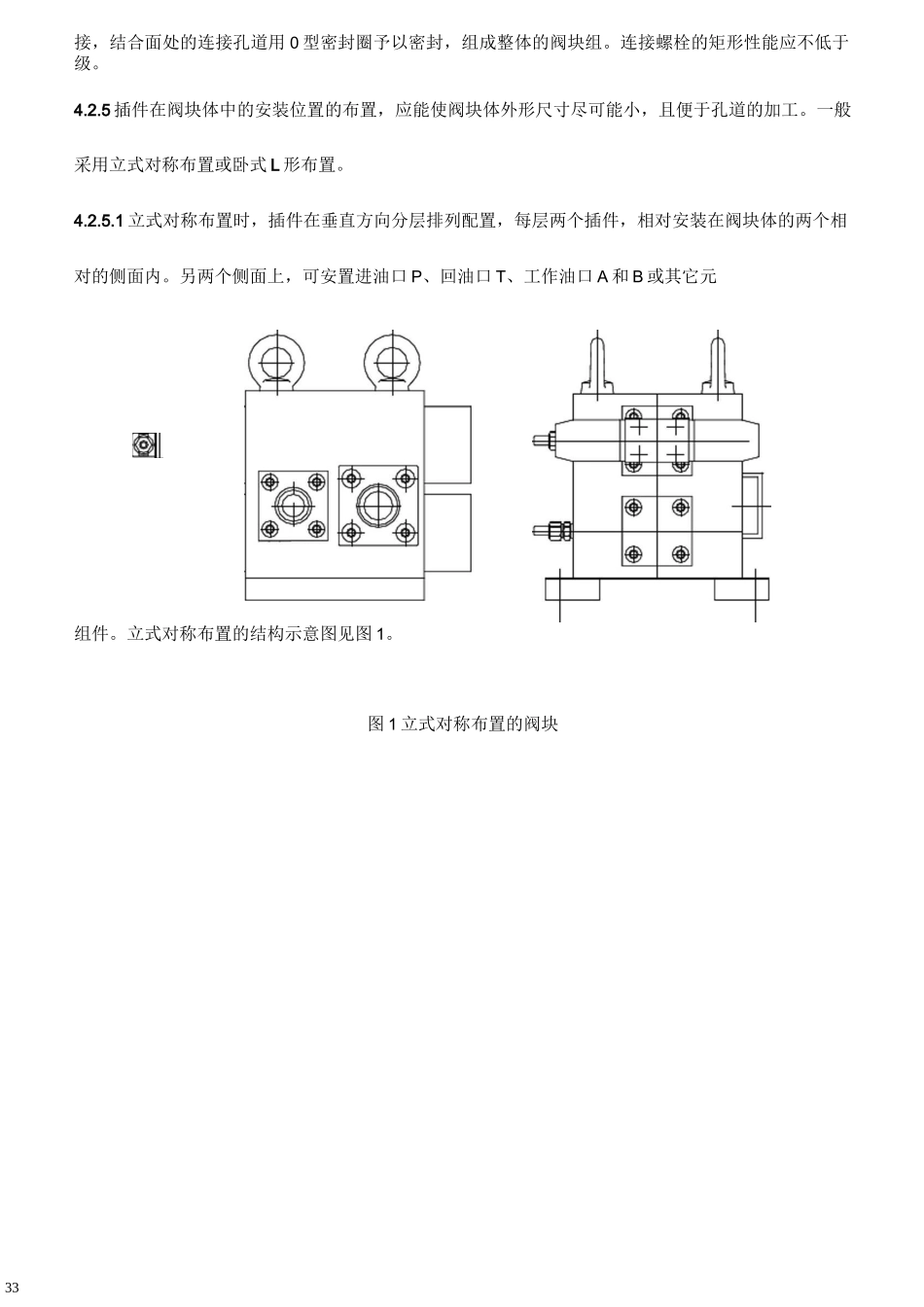

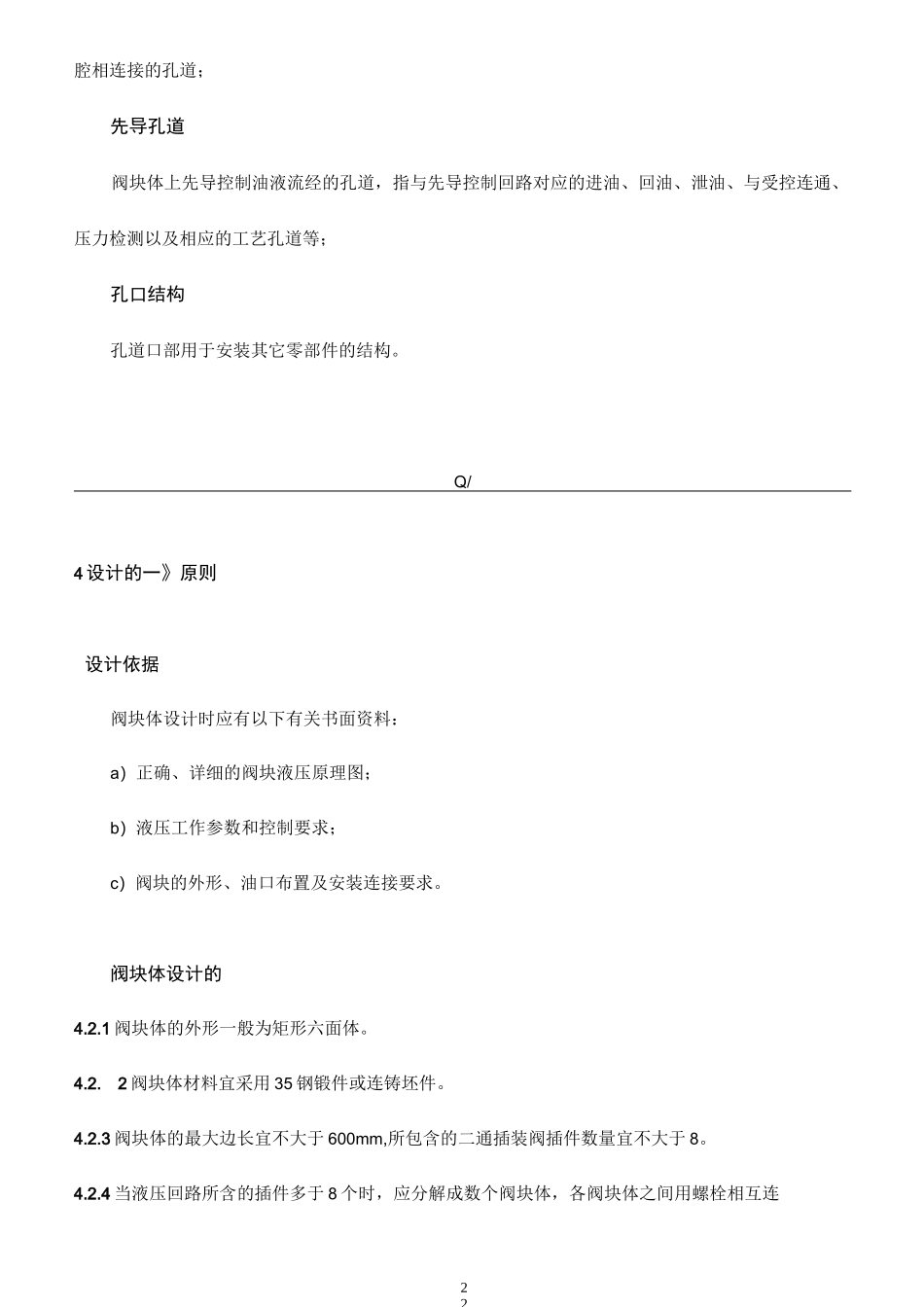

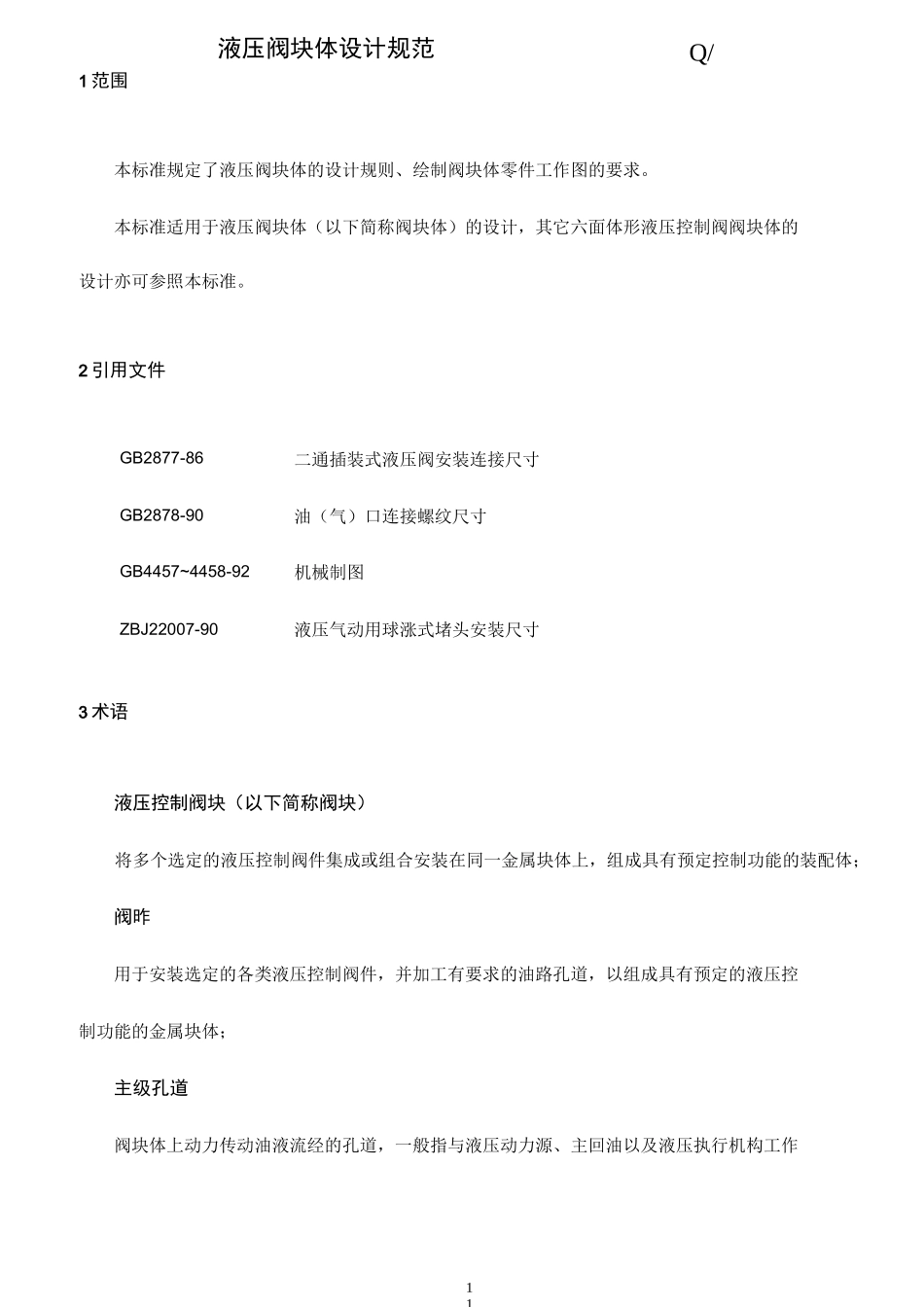

111 范围本标准规定了液压阀块体的设计规则、绘制阀块体零件工作图的要求。本标准适用于液压阀块体（以下简称阀块体）的设计，其它六面体形液压控制阀阀块体的设计亦可参照本标准。2 引用文件GB2877-86二通插装式液压阀安装连接尺寸GB2878-90油（气）口连接螺纹尺寸GB4457~4458-92机械制图ZBJ22007-90液压气动用球涨式堵头安装尺寸3 术语液压控制阀块（以下简称阀块）将多个选定的液压控制阀件集成或组合安装在同一金属块体上，组成具有预定控制功能的装配体；阀昨用于安装选定的各类液压控制阀件，并加工有要求的油路孔道，以组成具有预定的液压控制功能的金属块体；主级孔道阀块体上动力传动油液流经的孔道，一般指与液压动力源、主回油以及液压执行机构工作液压阀块体设计规范Q/22腔相连接的孔道；先导孔道阀块体上先导控制油液流经的孔道，指与先导控制回路对应的进油、回油、泄油、与受控连通、压力检测以及相应的工艺孔道等；孔口结构孔道口部用于安装其它零部件的结构。Q/4 设计的一》原则设计依据阀块体设计时应有以下有关书面资料：a）正确、详细的阀块液压原理图；b）液压工作参数和控制要求；c）阀块的外形、油口布置及安装连接要求。阀块体设计的4.2.1 阀块体的外形一般为矩形六面体。4.2.2 阀块体材料宜采用 35 钢锻件或连铸坯件。4.2.3 阀块体的最大边长宜不大于 600mm,所包含的二通插装阀插件数量宜不大于 8。4.2.4 当液压回路所含的插件多于 8 个时，应分解成数个阀块体，各阀块体之间用螺栓相互连33接，结合面处的连接孔道用 0 型密封圈予以密封，组成整体的阀块组。连接螺栓的矩形性能应不低于级。4.2.5 插件在阀块体中的安装位置的布置，应能使阀块体外形尺寸尽可能小，且便于孔道的加工。一般采用立式对称布置或卧式 L 形布置。4.2.5.1 立式对称布置时，插件在垂直方向分层排列配置，每层两个插件，相对安装在阀块体的两个相对的侧面内。另两个侧面上，可安置进油口 P、回油口 T、工作油口 A 和 B 或其它元组件。立式对称布置的结构示意图见图 1。图 1 立式对称布置的阀块0/4.2.5.2 卧式 L 形布置时，插件在水平方向分列配置，每列两个插件，成 L 形安装在阀块体的两个相邻表面(顶面和正面)内。其它三个侧面(背面和两侧)上可安置进油口 P、回油口 Tv工作油口 A 和 B 或其它元组件。卧式 L 形布置的结构示意图见图 2o图 2 卧式 L 形布置的阀块4.2.6 阀块体的插件安装孔一般应...
