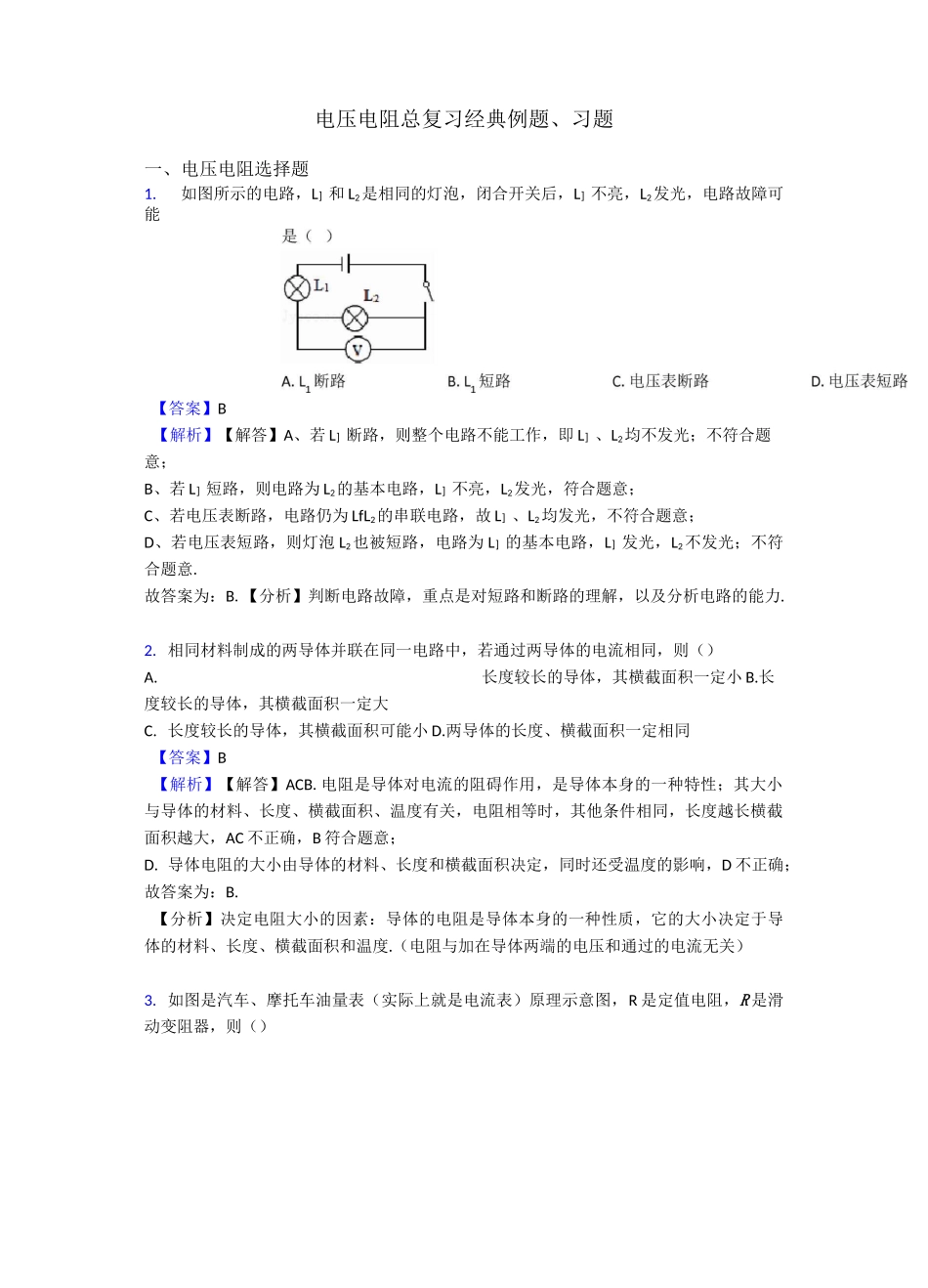

电压电阻总复习经典例题、习题一、电压电阻选择题1.如图所示的电路，L］和 L2是相同的灯泡，闭合开关后，L］不亮，L2发光，电路故障可能【答案】B【解析】【解答】A、若 L］断路，则整个电路不能工作，即 L］、L2均不发光；不符合题意；B、若 L］短路，则电路为 L2的基本电路，L］不亮，L2发光，符合题意；C、若电压表断路，电路仍为 LfL2的串联电路，故 L］、L2均发光，不符合题意；D、若电压表短路，则灯泡 L2也被短路，电路为 L］的基本电路，L］发光，L2不发光；不符合题意.故答案为：B.【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力.2. 相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A.长度较长的导体，其横截面积一定小 B.长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小 D.两导体的长度、横截面积一定相同【答案】B【解析】【解答】ACB.电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC 不正确，B 符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D 不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）3. 如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R 是定值电阻，R 是滑动变阻器，则（）A.向油箱里加油时，电流表示数变大 B.燃油消耗下降时，电流表示数变大C.燃油全部耗尽时，电流表将被烧坏 D.油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式匸^可知，电路中的电流变化.U当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式 I 羽可知，电路中电流增大，电流表示数变大，A 正确.燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式UIh 可知，电路中电流变小，电流表示数变小，B 错误.U燃油全部耗尽时...
