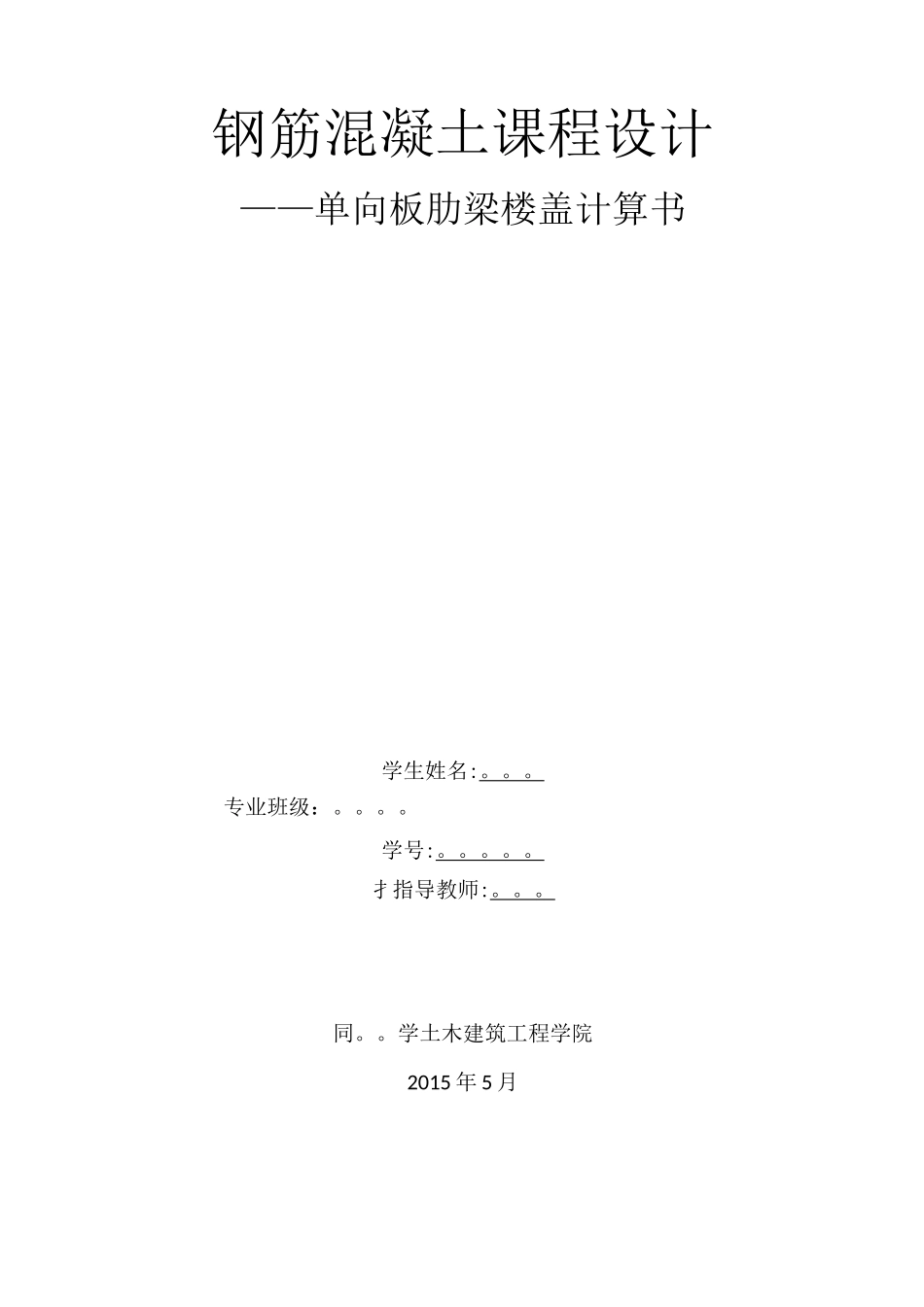

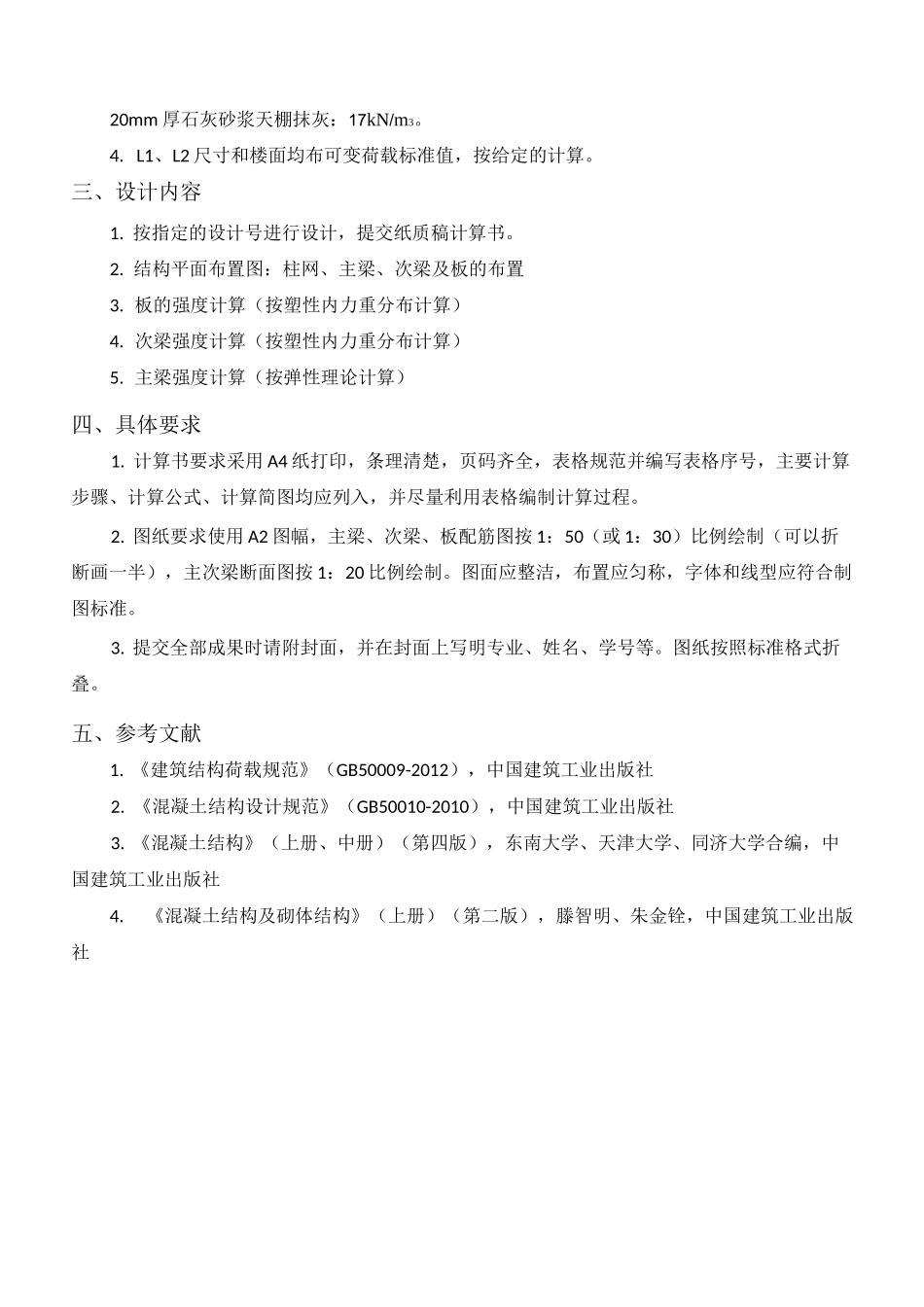

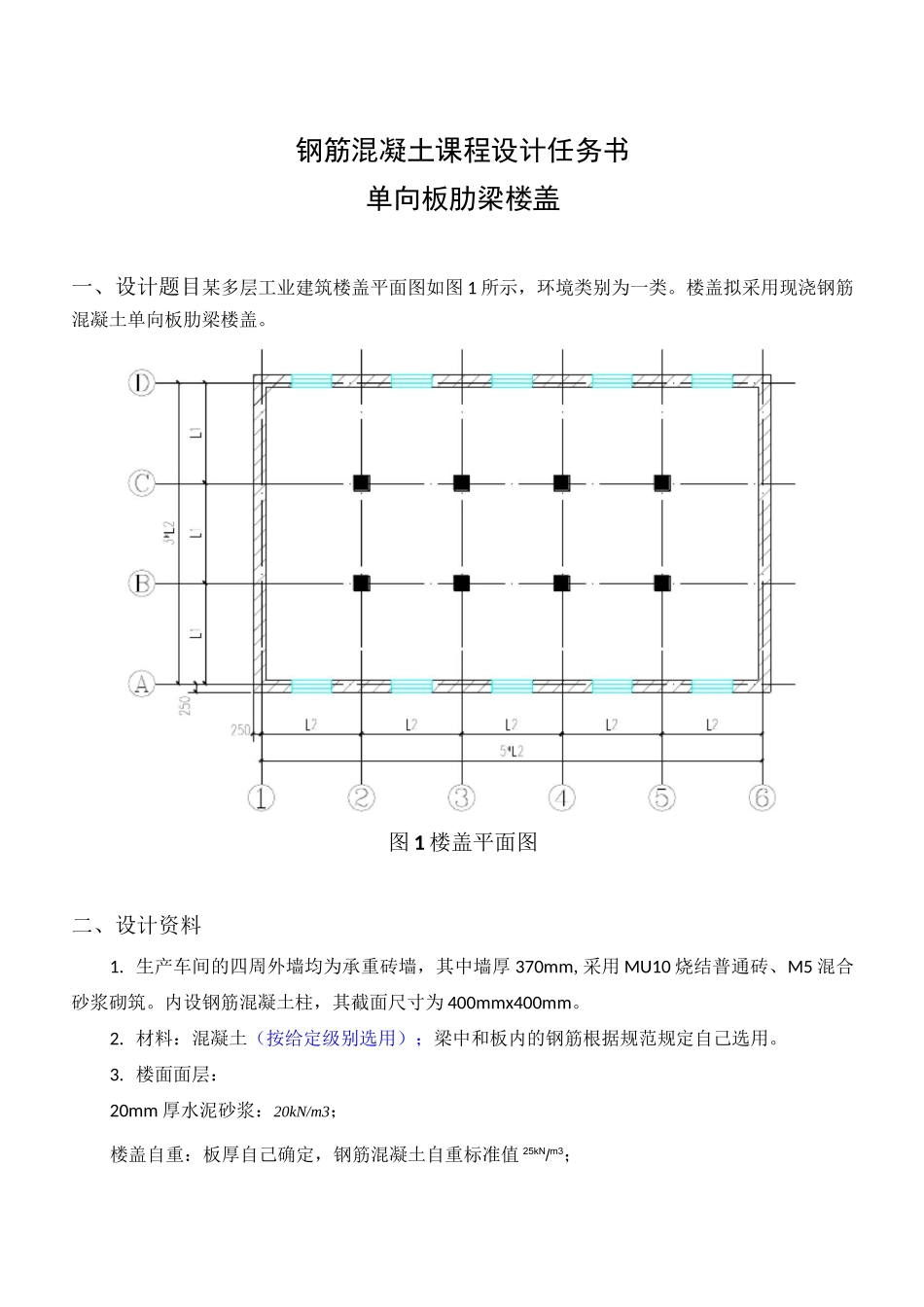

钢筋混凝土课程设计任务书单向板肋梁楼盖一、设计题目某多层工业建筑楼盖平面图如图 1 所示，环境类别为一类。楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。图 1 楼盖平面图二、设计资料1. 生产车间的四周外墙均为承重砖墙，其中墙厚 370mm,采用 MU10 烧结普通砖、M5 混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为 400mmx400mm。2. 材料：混凝土（按给定级别选用）；梁中和板内的钢筋根据规范规定自己选用。3. 楼面面层：20mm 厚水泥砂浆：20kN/m3；楼盖自重：板厚自己确定，钢筋混凝土自重标准值 25kN/m3；20mm 厚石灰砂浆天棚抹灰：17kN/m3。4. L1、L2 尺寸和楼面均布可变荷载标准值，按给定的计算。三、设计内容1. 按指定的设计号进行设计，提交纸质稿计算书。2. 结构平面布置图：柱网、主梁、次梁及板的布置3. 板的强度计算（按塑性内力重分布计算）4. 次梁强度计算（按塑性内力重分布计算）5. 主梁强度计算（按弹性理论计算）四、具体要求1. 计算书要求采用 A4 纸打印，条理清楚，页码齐全，表格规范并编写表格序号，主要计算步骤、计算公式、计算简图均应列入，并尽量利用表格编制计算过程。2. 图纸要求使用 A2 图幅，主梁、次梁、板配筋图按 1：50（或 1：30）比例绘制（可以折断画一半），主次梁断面图按 1：20 比例绘制。图面应整洁，布置应匀称，字体和线型应符合制图标准。3. 提交全部成果时请附封面，并在封面上写明专业、姓名、学号等。图纸按照标准格式折叠。五、参考文献1. 《建筑结构荷载规范》（GB50009-2012），中国建筑工业出版社2. 《混凝土结构设计规范》（GB50010-2010），中国建筑工业出版社3. 《混凝土结构》（上册、中册）（第四版），东南大学、天津大学、同济大学合编，中国建筑工业出版社4.《混凝土结构及砌体结构》（上册）（第二版），滕智明、朱金铨，中国建筑工业出版社钢筋混凝土课程设计——单向板肋梁楼盖计算书学生姓名:。。。专业班级：。。。。学号:。。。。。扌指导教师:。。。同。。学土木建筑工程学院2015 年 5 月钢筋混凝土课程设计任务书——单向板肋梁楼盖一、设计题目某多层工业建筑楼盖平面图如图 1 所示，环境类别为一类。楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。图 1 楼盖平面图、设计资料1.生产车间的四周外墙均为承重砖墙，其中墙厚 370mm,采用 MU10 烧结普通砖、M5 混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为 400mmx400mm。2. 材料：混...
