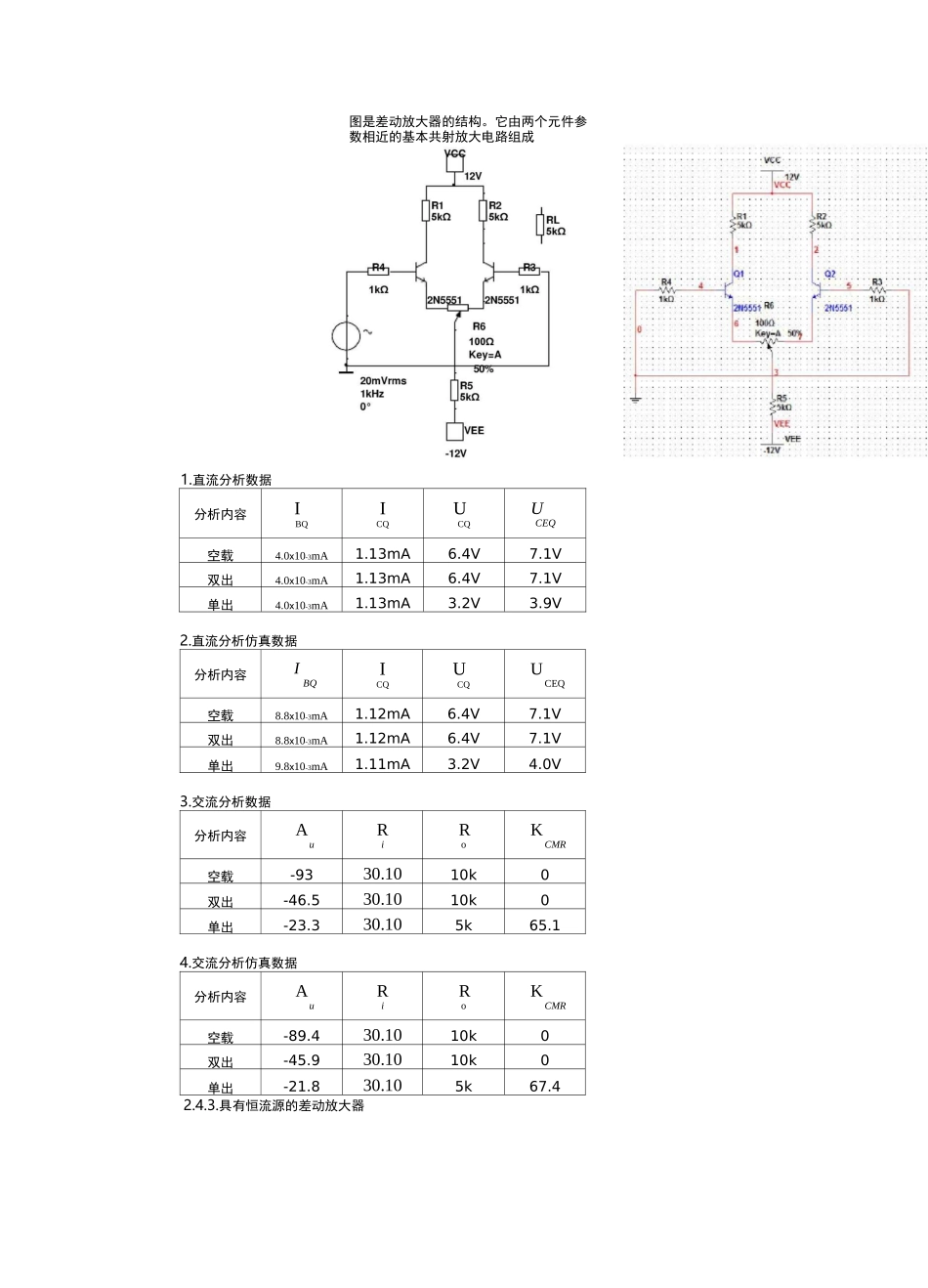

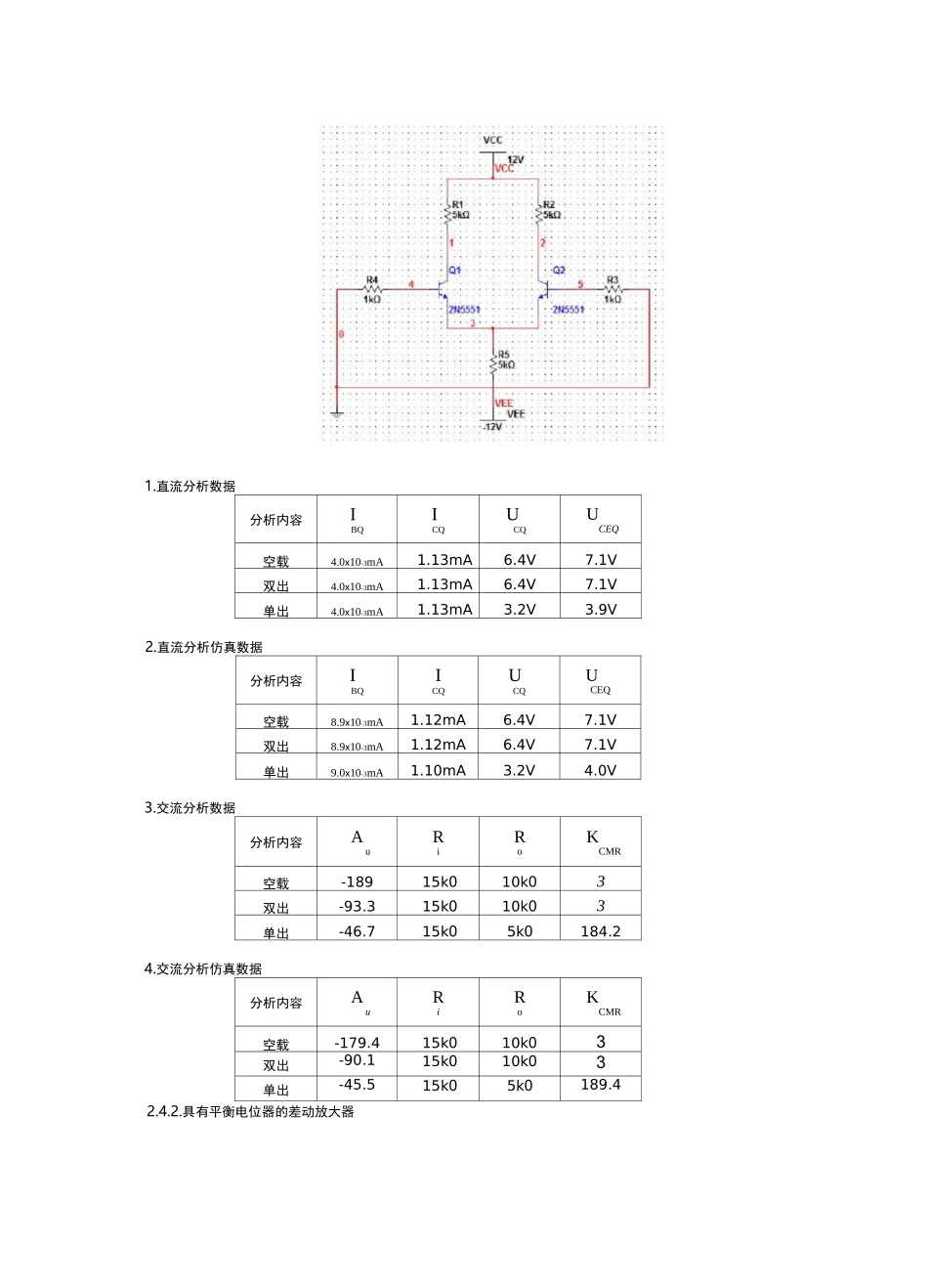

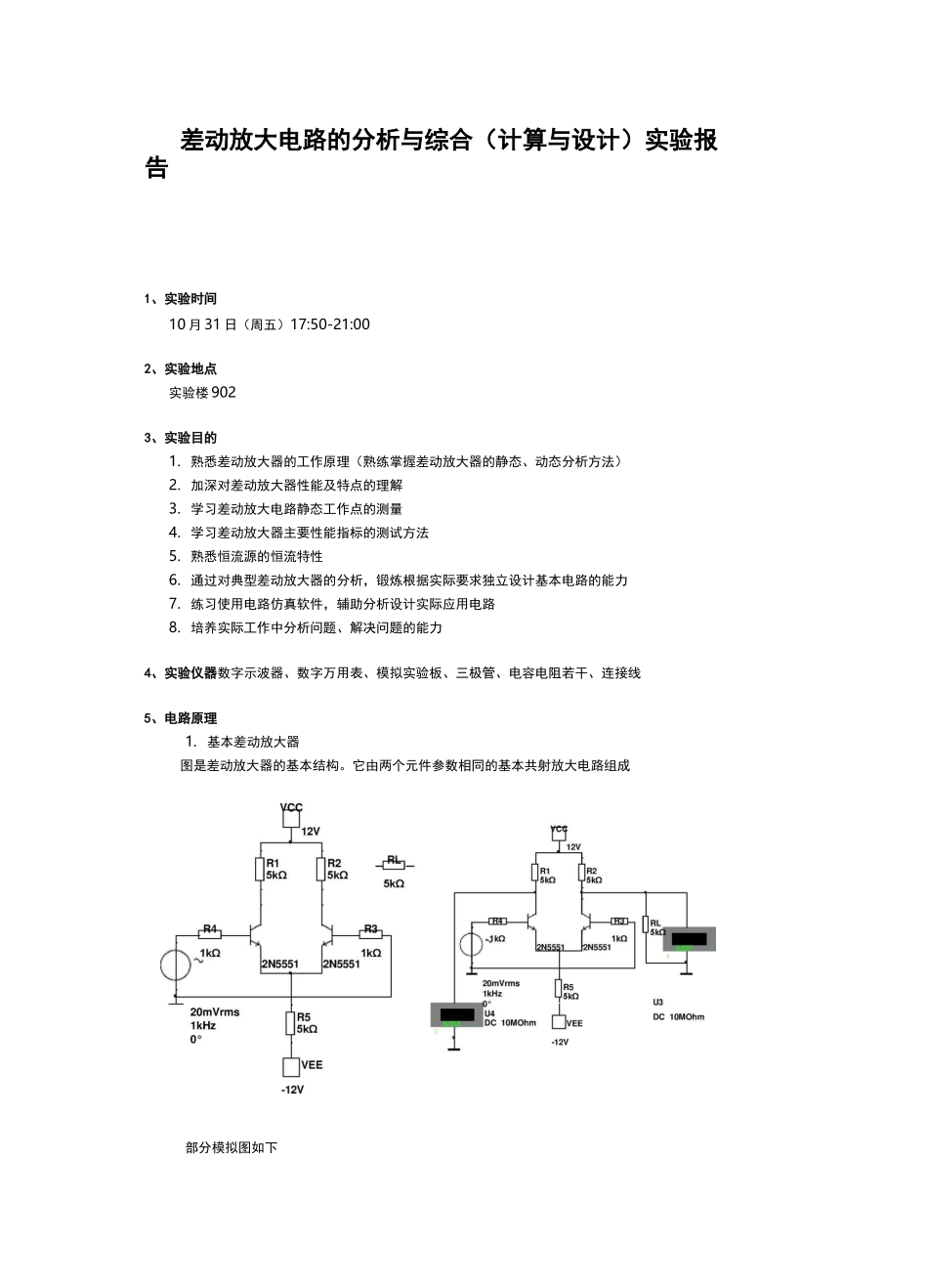

差动放大电路的分析与综合(计算与设计)实验报告1、实验时间10 月 31 日(周五)17:50-21:002、实验地点实验楼 9023、实验目的1. 熟悉差动放大器的工作原理(熟练掌握差动放大器的静态、动态分析方法)2. 加深对差动放大器性能及特点的理解3. 学习差动放大电路静态工作点的测量4. 学习差动放大器主要性能指标的测试方法5. 熟悉恒流源的恒流特性6. 通过对典型差动放大器的分析,锻炼根据实际要求独立设计基本电路的能力7. 练习使用电路仿真软件,辅助分析设计实际应用电路8. 培养实际工作中分析问题、解决问题的能力4、实验仪器数字示波器、数字万用表、模拟实验板、三极管、电容电阻若干、连接线5、电路原理1. 基本差动放大器图是差动放大器的基本结构。它由两个元件参数相同的基本共射放大电路组成部分模拟图如下1.直流分析数据分析内容IBQICQUCQUCEQ空载4.0x10-3mA1.13mA6.4V7.1V双出4.0x10-3mA1.13mA6.4V7.1V单出4.0x10-3mA1.13mA3.2V3.9V2.直流分析仿真数据分析内容IBQICQUCQUCEQ空载8.9x10-3mA1.12mA6.4V7.1V双出8.9x10-3mA1.12mA6.4V7.1V单出9.0x10-3mA1.10mA3.2V4.0V3.交流分析数据分析内容AuRiRoKCMR空载-18915k010k03双出-93.315k010k03单出-46.715k05k0184.24.交流分析仿真数据分析内容AuRiRoKCMR空载-179.415k010k03双出-90.115k010k03单出-45.515k05k0189.42.4.2.具有平衡电位器的差动放大器图是差动放大器的结构。它由两个元件参数相近的基本共射放大电路组成1.直流分析数据分析内容IBQICQUCQUCEQ空载4.0x10-3mA1.13mA6.4V7.1V双出4.0x10-3mA1.13mA6.4V7.1V单出4.0x10-3mA1.13mA3.2V3.9V2.直流分析仿真数据分析内容IBQICQUCQUCEQ空载8.8x10-3mA1.12mA6.4V7.1V双出8.8x10-3mA1.12mA6.4V7.1V单出9.8x10-3mA1.11mA3.2V4.0V3.交流分析数据分析内容AuRiRoKCMR空载-9330.1010k0双出-46.530.1010k0单出-23.330.105k65.14.交流分析仿真数据分析内容AuRiRoKCMR空载-89.430.1010k0双出-45.930.1010k0单出-21.830.105k67.42.4.3.具有恒流源的差动放大器20mVrm-图 2-3 是差动放大器的结构。它由两个元件参数相近的基本共射放大电路组成。100Key=501.直流分析数据分析内容IBQICQUCQUCEQ空载4.0x10-3mA1.1mA6.5V7.2V双出4.0x10-3mA1.1mA6.5V7.2V单出4.0x10-3mA1.1mA3.3V4.0V2.直流分析仿真数据分析内容IBQICQUCQUCEQ空载6.2x10-3mA0.76mA8.2V8.9V双出6.2x10-3mA0.76mA8.2V8.9V单出6.4x10-3mA0.75mA4.1V4.8V3.交流分析数据分析内容Au...
