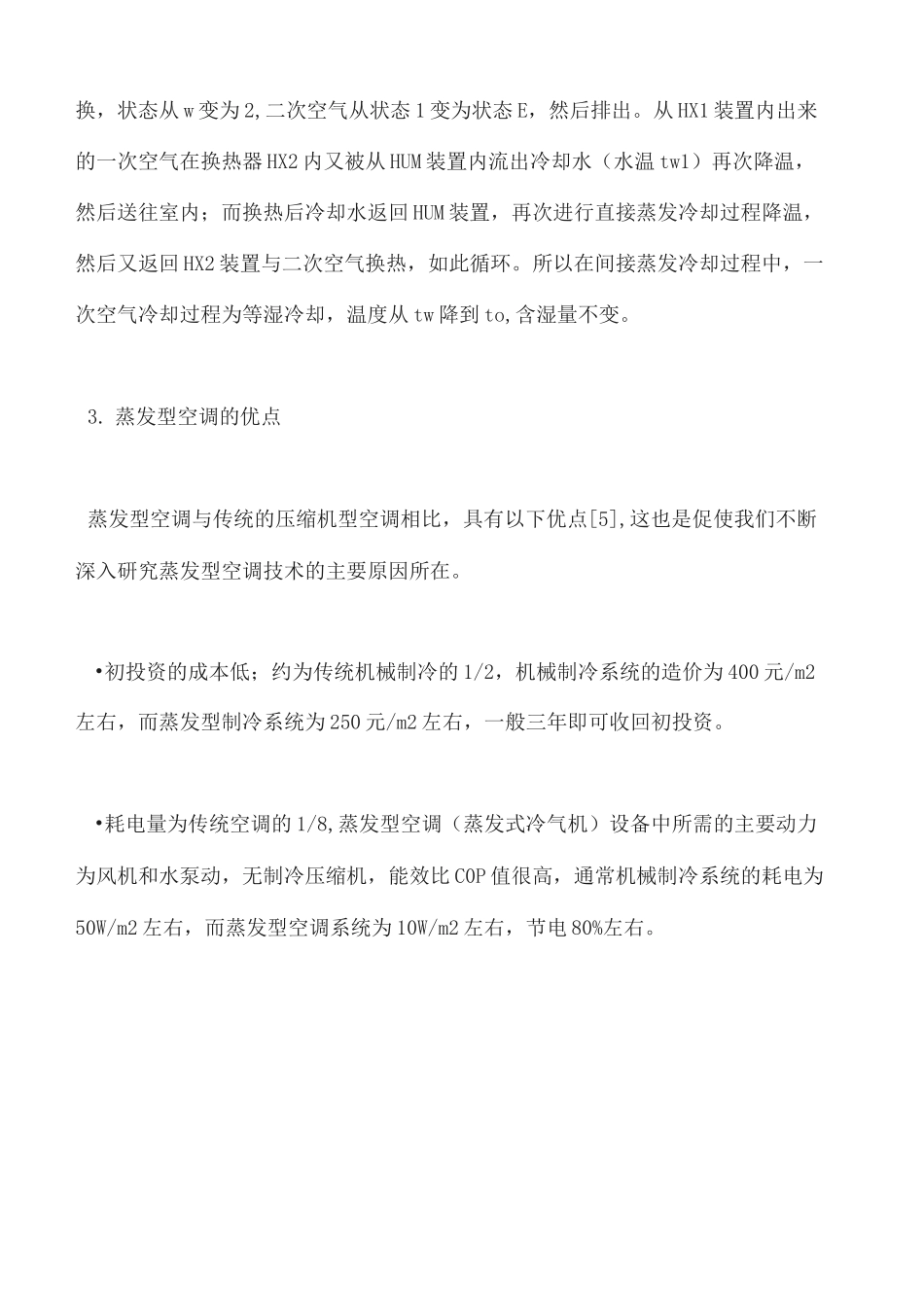

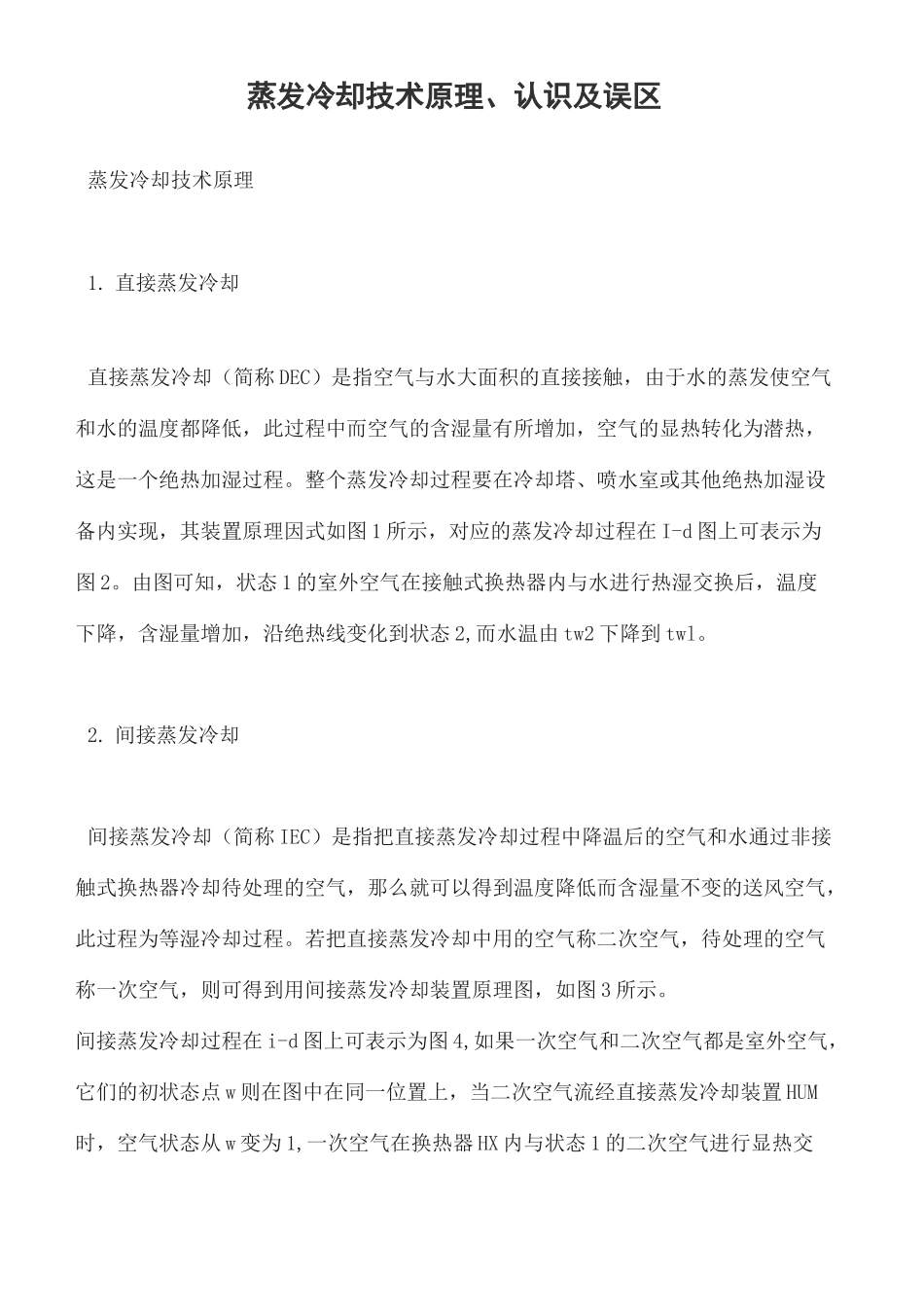

蒸发冷却技术原理集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)蒸发冷却技术原理、认识及误区蒸发冷却技术原理1. 直接蒸发冷却直接蒸发冷却（简称 DEC）是指空气与水大面积的直接接触，由于水的蒸发使空气和水的温度都降低，此过程中而空气的含湿量有所增加，空气的显热转化为潜热，这是一个绝热加湿过程。整个蒸发冷却过程要在冷却塔、喷水室或其他绝热加湿设备内实现，其装置原理因式如图 1 所示，对应的蒸发冷却过程在 I-d 图上可表示为图 2。由图可知，状态 1 的室外空气在接触式换热器内与水进行热湿交换后，温度下降，含湿量增加，沿绝热线变化到状态 2,而水温由 tw2 下降到 twl。2. 间接蒸发冷却间接蒸发冷却（简称 IEC）是指把直接蒸发冷却过程中降温后的空气和水通过非接触式换热器冷却待处理的空气，那么就可以得到温度降低而含湿量不变的送风空气，此过程为等湿冷却过程。若把直接蒸发冷却中用的空气称二次空气，待处理的空气称一次空气，则可得到用间接蒸发冷却装置原理图，如图 3 所示。间接蒸发冷却过程在 i-d 图上可表示为图 4,如果一次空气和二次空气都是室外空气，它们的初状态点 w 则在图中在同一位置上，当二次空气流经直接蒸发冷却装置 HUM时，空气状态从 w 变为 1,一次空气在换热器 HX 内与状态 1 的二次空气进行显热交换，状态从 w 变为 2,二次空气从状态 1 变为状态 E，然后排出。从 HX1 装置内出来的一次空气在换热器 HX2 内又被从 HUM 装置内流出冷却水（水温 tw1）再次降温，然后送往室内；而换热后冷却水返回 HUM 装置，再次进行直接蒸发冷却过程降温，然后又返回 HX2 装置与二次空气换热，如此循环。所以在间接蒸发冷却过程中，一次空气冷却过程为等湿冷却，温度从 tw 降到 to,含湿量不变。3. 蒸发型空调的优点蒸发型空调与传统的压缩机型空调相比，具有以下优点[5],这也是促使我们不断深入研究蒸发型空调技术的主要原因所在。•初投资的成本低；约为传统机械制冷的 1/2，机械制冷系统的造价为 400 元/m2左右，而蒸发型制冷系统为 250 元/m2 左右，一般三年即可收回初投资。•耗电量为传统空调的 1/8,蒸发型空调（蒸发式冷气机）设备中所需的主要动力为风机和水泵动，无制冷压缩机，能效比 C0P 值很高，通常机械制冷系统的耗电为50W/m2 左右，而蒸发型空调系统为 10W/m2 左右，节电 80%左右。•蒸发型空调（蒸发式冷气机）运行方式为...
