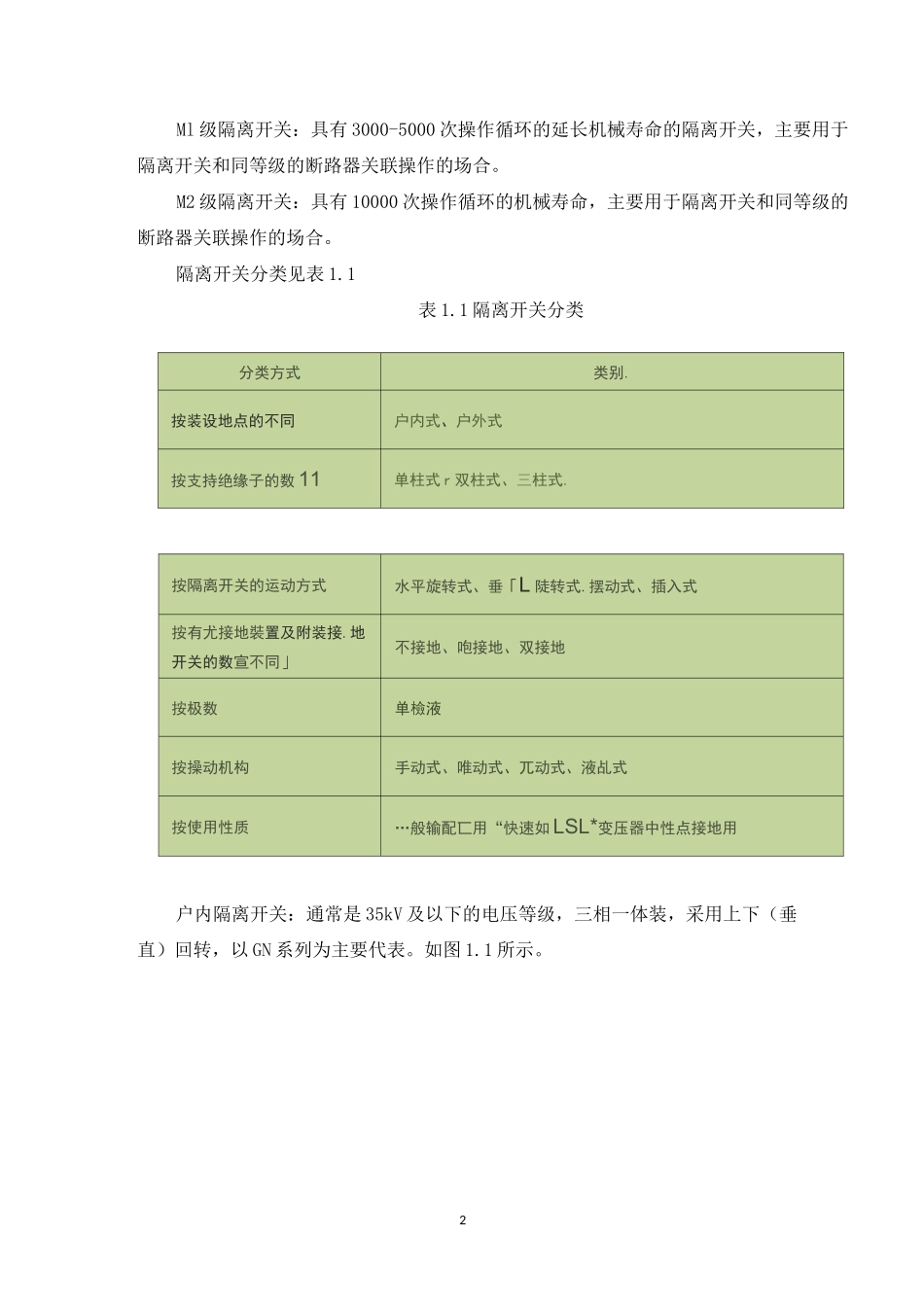

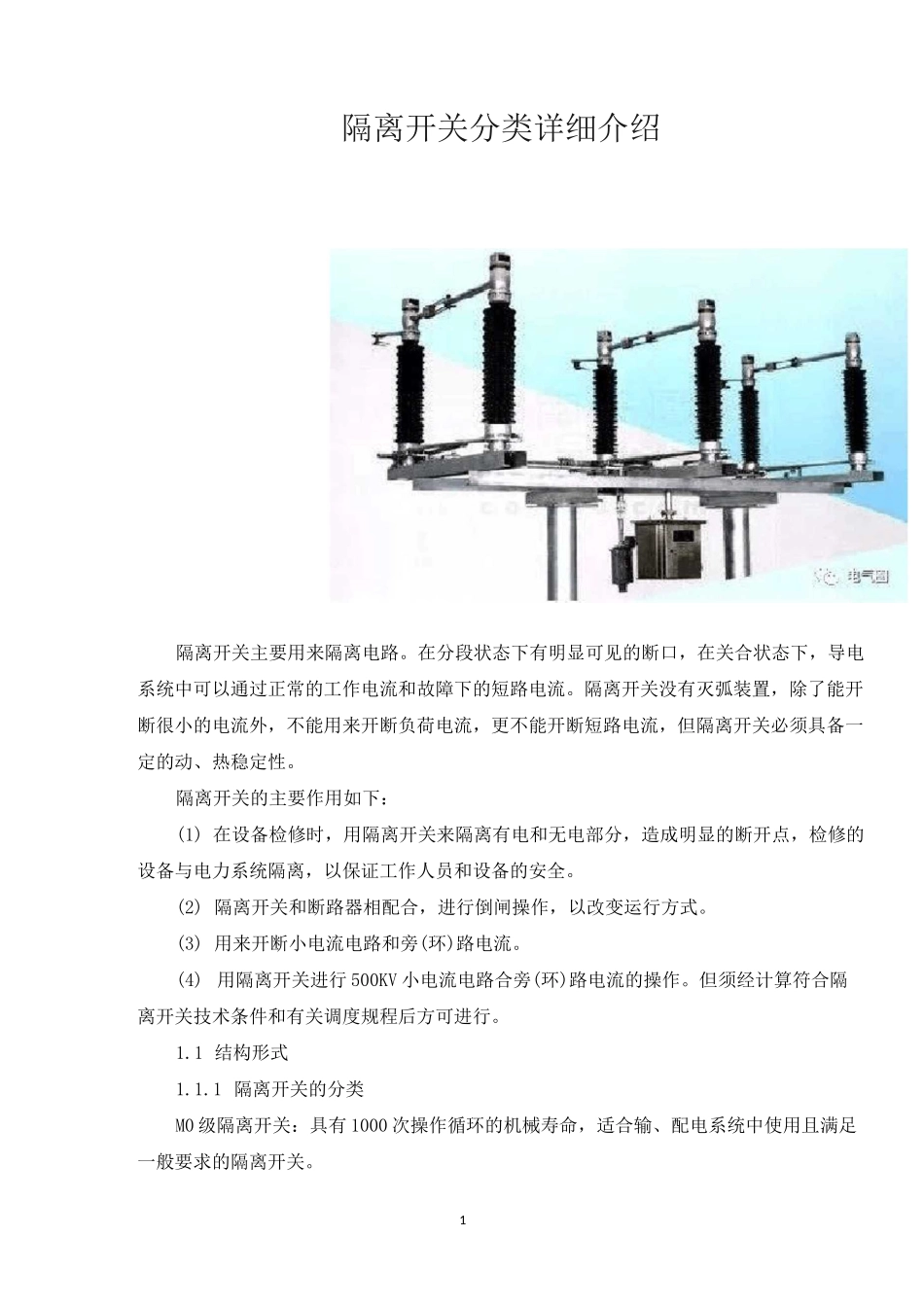

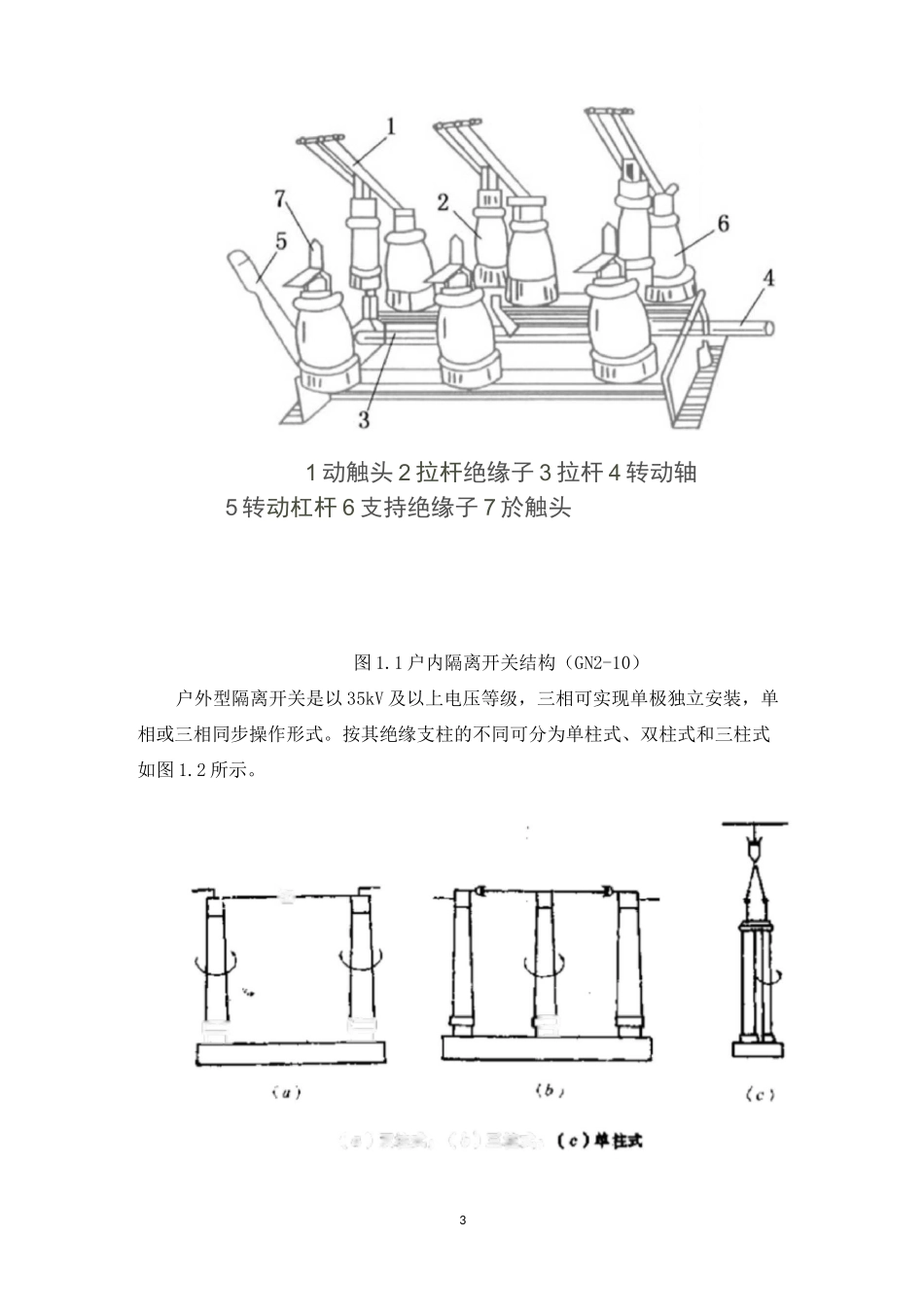

1隔离开关分类详细介绍隔离开关主要用来隔离电路。在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。隔离开关的主要作用如下：(1) 在设备检修时，用隔离开关来隔离有电和无电部分，造成明显的断开点，检修的设备与电力系统隔离，以保证工作人员和设备的安全。(2) 隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。(3) 用来开断小电流电路和旁(环)路电流。(4) 用隔离开关进行 500KV 小电流电路合旁(环)路电流的操作。但须经计算符合隔离开关技术条件和有关调度规程后方可进行。1.1 结构形式1.1.1 隔离开关的分类M0 级隔离开关：具有 1000 次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。2Ml 级隔离开关：具有 3000-5000 次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合。M2 级隔离开关：具有 10000 次操作循环的机械寿命，主要用于隔离开关和同等级的断路器关联操作的场合。隔离开关分类见表 1.1表 1.1 隔离开关分类分类方式类别.按装设地点的不同户内式、户外式按支持绝缘子的数 11单柱式 r 双柱式、三柱式.按隔离开关的运动方式水平旋转式、垂「L 陡转式.摆动式、插入式按有尤接地裝置及附装接.地开关的数宣不同」不接地、咆接地、双接地按极数单檢液按操动机构手动式、唯动式、兀动式、液乩式按使用性质…般输配匸用“快速如 LSL*变压器中性点接地用户内隔离开关：通常是 35kV 及以下的电压等级，三相一体装，采用上下（垂直）回转，以 GN 系列为主要代表。如图 1.1 所示。3*aHHa）双柱式丰仆）三桂1 动触头 2 拉杆绝缘子 3 拉杆 4 转动轴5 转动杠杆 6 支持绝缘子 7 於触头图 1.1 户内隔离开关结构（GN2-10）户外型隔离开关是以 35kV 及以上电压等级，三相可实现单极独立安装，单相或三相同步操作形式。按其绝缘支柱的不同可分为单柱式、双柱式和三柱式如图 1.2 所示。4图 1.2 户外隔离开关结构1.1.2 隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图 1.3 所示，示意图如图 1.4。图 1.3 隔离开关的组成方框图5图 1.4 户外隔离开关基本组成部分示意图各基本组...
