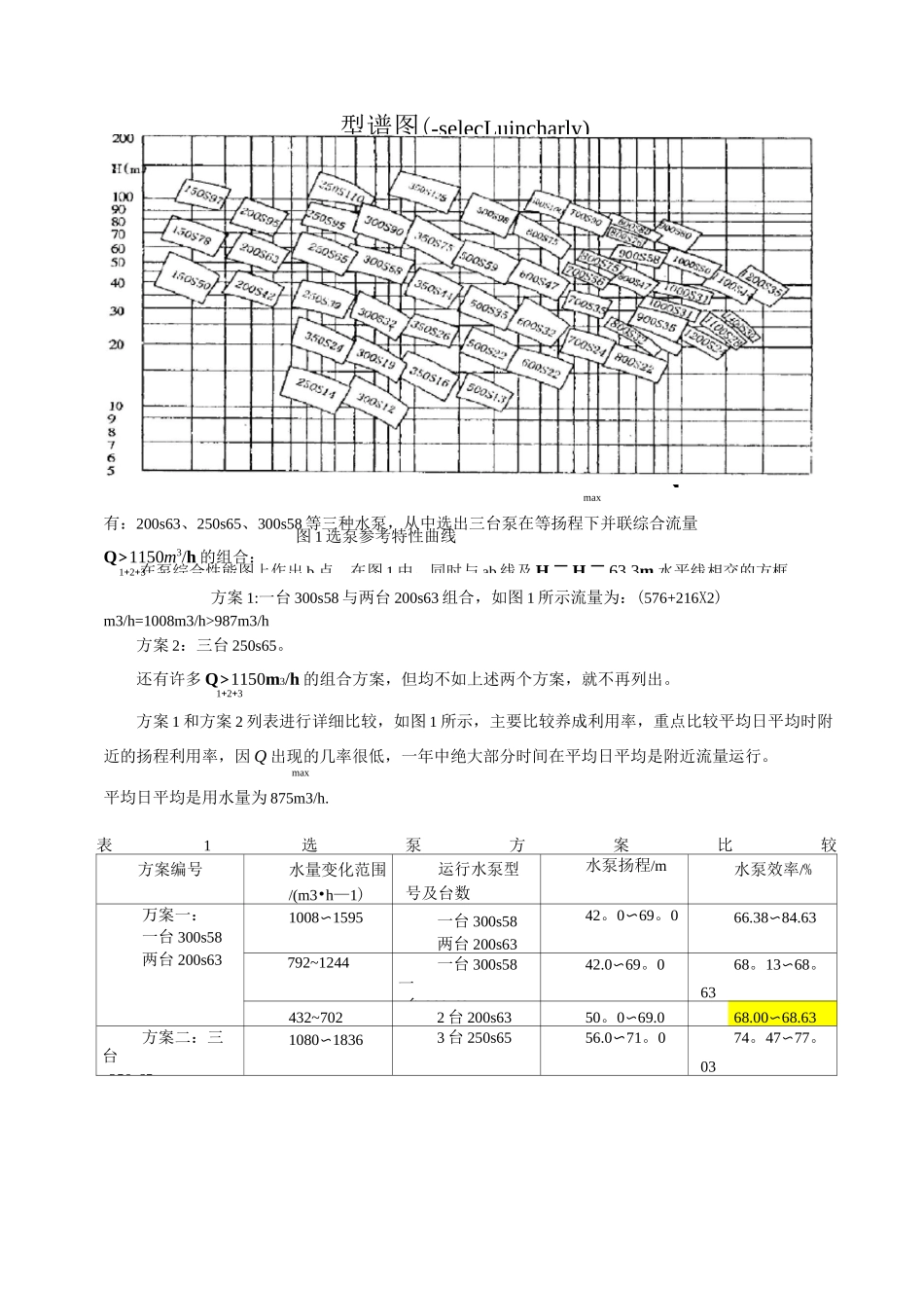

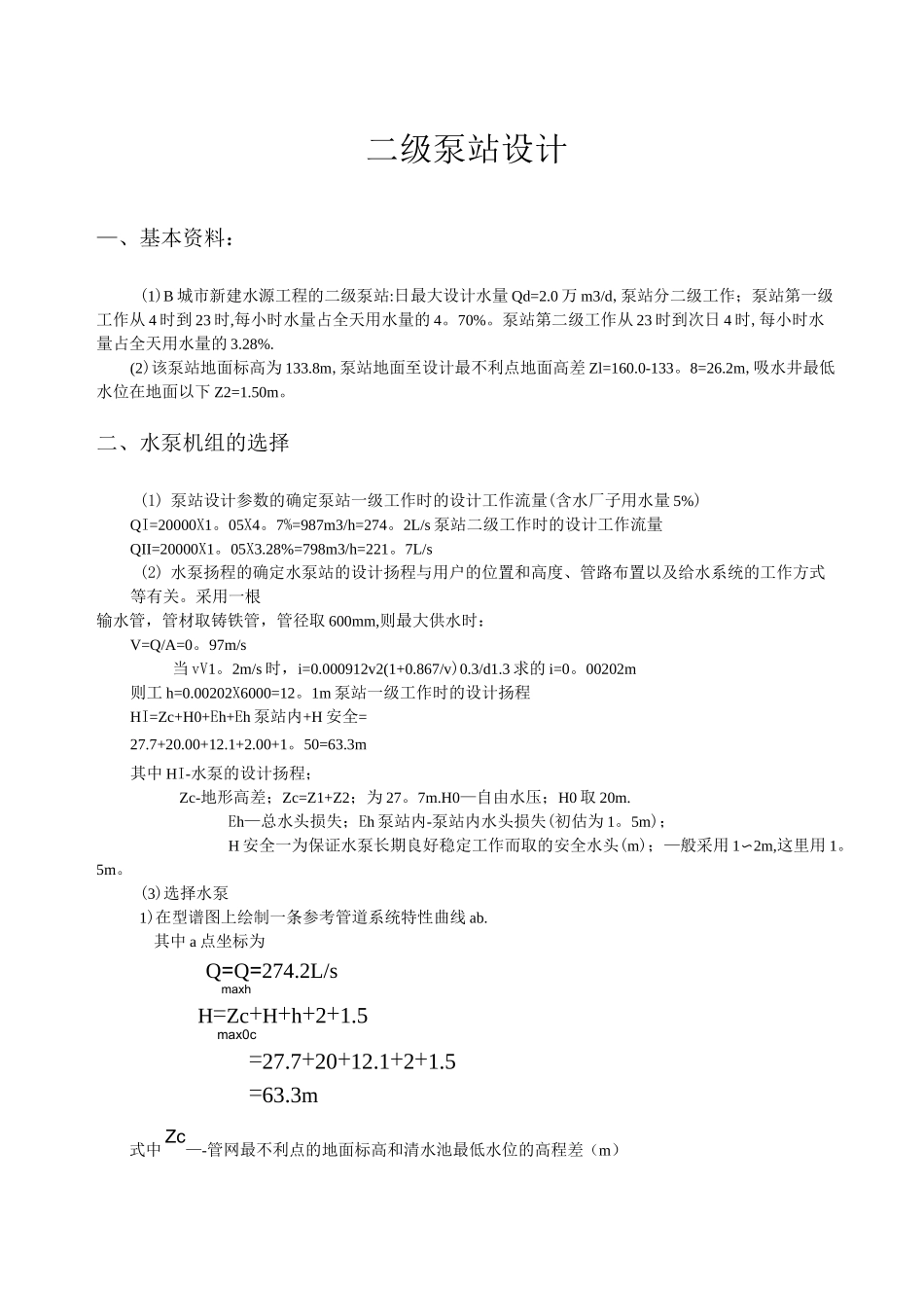

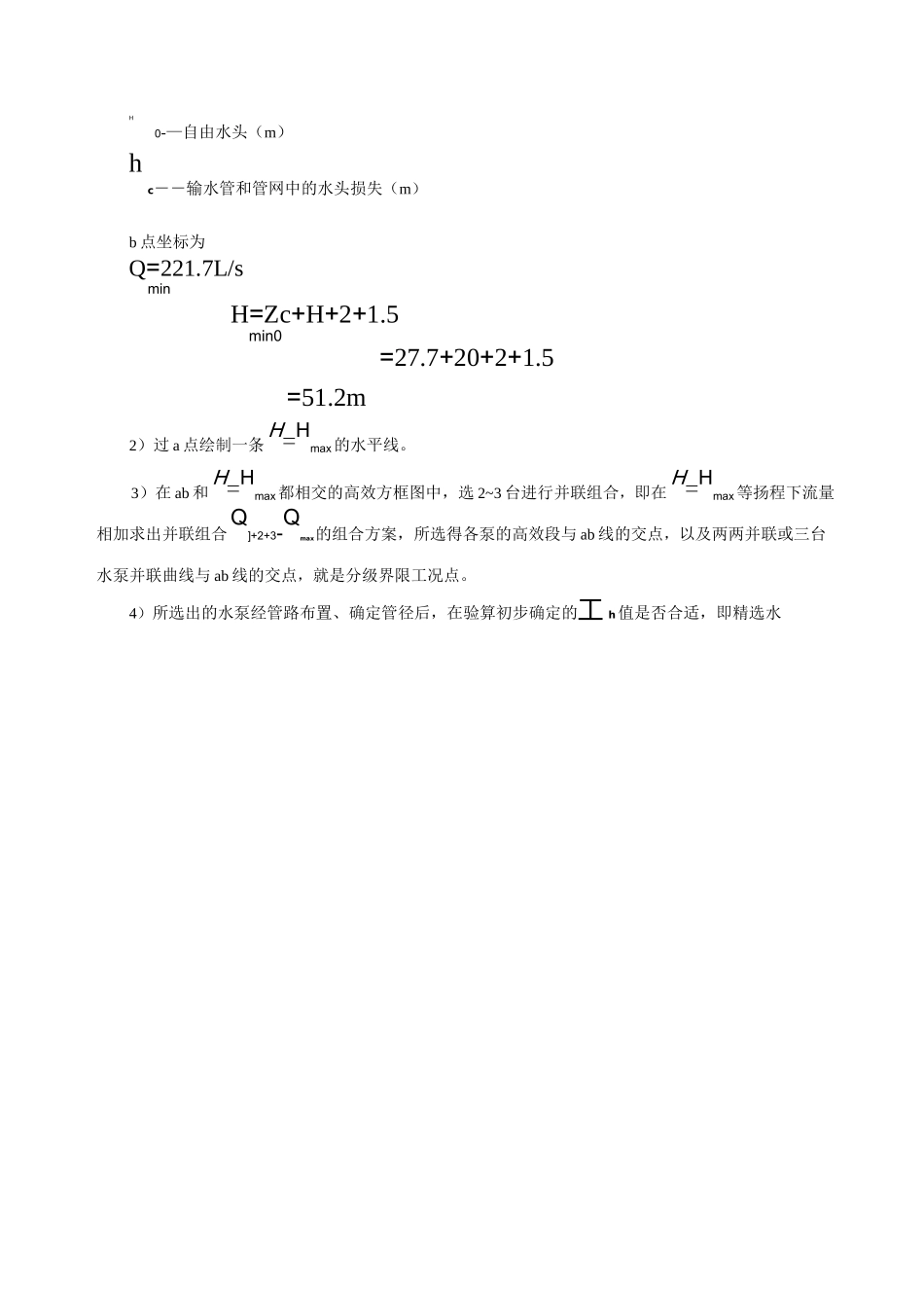

二级泵站设计—、基本资料：(1)B 城市新建水源工程的二级泵站:日最大设计水量 Qd=2.0 万 m3/d,泵站分二级工作；泵站第一级工作从 4 时到 23 时,每小时水量占全天用水量的 4。70%。泵站第二级工作从 23 时到次日 4 时,每小时水量占全天用水量的 3.28%.(2)该泵站地面标高为 133.8m,泵站地面至设计最不利点地面高差 Zl=160.0-133。8=26.2m,吸水井最低水位在地面以下 Z2=1.50m。二、水泵机组的选择(1) 泵站设计参数的确定泵站一级工作时的设计工作流量(含水厂子用水量 5%)QI=20000X1。05X4。7%=987m3/h=274。2L/s 泵站二级工作时的设计工作流量QII=20000X1。05X3.28%=798m3/h=221。7L/s(2) 水泵扬程的确定水泵站的设计扬程与用户的位置和高度、管路布置以及给水系统的工作方式等有关。采用一根输水管，管材取铸铁管，管径取 600mm,则最大供水时：V=Q/A=0。97m/s当 vV1。2m/s 时，i=0.000912v2(1+0.867/v)0.3/d1.3 求的 i=0。00202m则工 h=0.00202X6000=12。1m 泵站一级工作时的设计扬程HI=Zc+H0+Eh+Eh 泵站内+H 安全=27.7+20.00+12.1+2.00+1。50=63.3m其中 HI-水泵的设计扬程；Zc-地形高差；Zc=Z1+Z2；为 27。7m.H0—自由水压；H0 取 20m.Eh—总水头损失；Eh 泵站内-泵站内水头损失(初估为 1。5m)；H 安全一为保证水泵长期良好稳定工作而取的安全水头(m)；—般采用 1〜2m,这里用 1。5m。(3)选择水泵1)在型谱图上绘制一条参考管道系统特性曲线 ab.其中 a 点坐标为Q=Q=274.2L/smaxhH=Zc+H+h+2+1.5max0c=27.7+20+12.1+2+1.5=63.3m式中 Zc—-管网最不利点的地面标高和清水池最低水位的高程差（m）H0-—自由水头（m）hc――输水管和管网中的水头损失（m）b 点坐标为Q=221.7L/sminH=Zc+H+2+1.5min0=27.7+20+2+1.5=51.2m2）过 a 点绘制一条 H=Hmax的水平线。3）在 ab 和 H=Hmax都相交的高效方框图中，选 2~3 台进行并联组合，即在 H=Hmax等扬程下流量相加求出并联组合Q]+2+3-Qmax的组合方案，所选得各泵的高效段与 ab 线的交点，以及两两并联或三台水泵并联曲线与 ab 线的交点，就是分级界限工况点。4）所选出的水泵经管路布置、确定管径后，在验算初步确定的工 h值是否合适，即精选水图 1 选泵参考特性曲线在泵综合性能图上作出 b 点。在图 1 中，同时与 ab 线及 H 二 H 二 63.3m 水平线相交的方框max有：200s63、250s65、300s58 等三种水泵，从中选出三台泵在等扬程下并联综合流...
