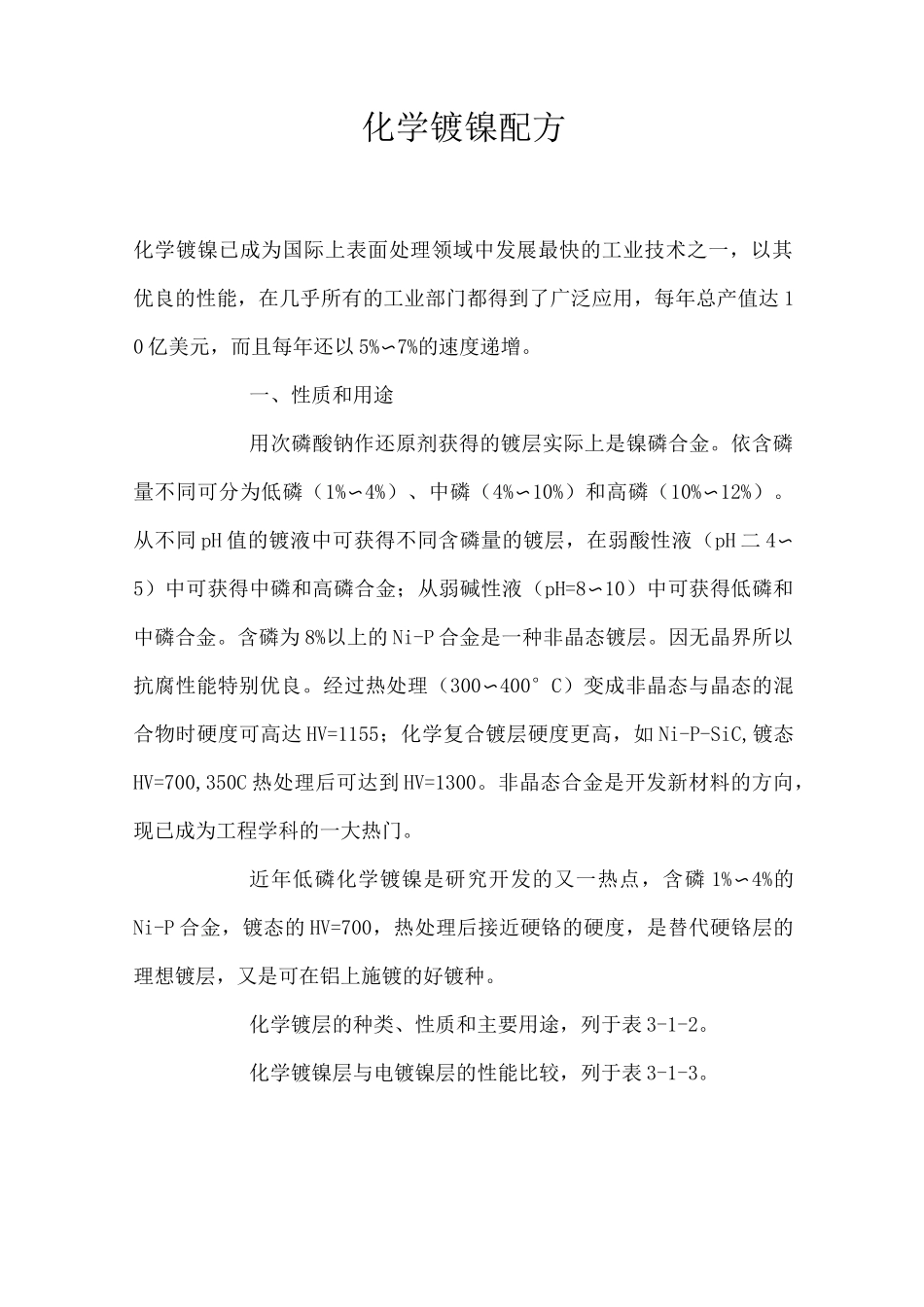

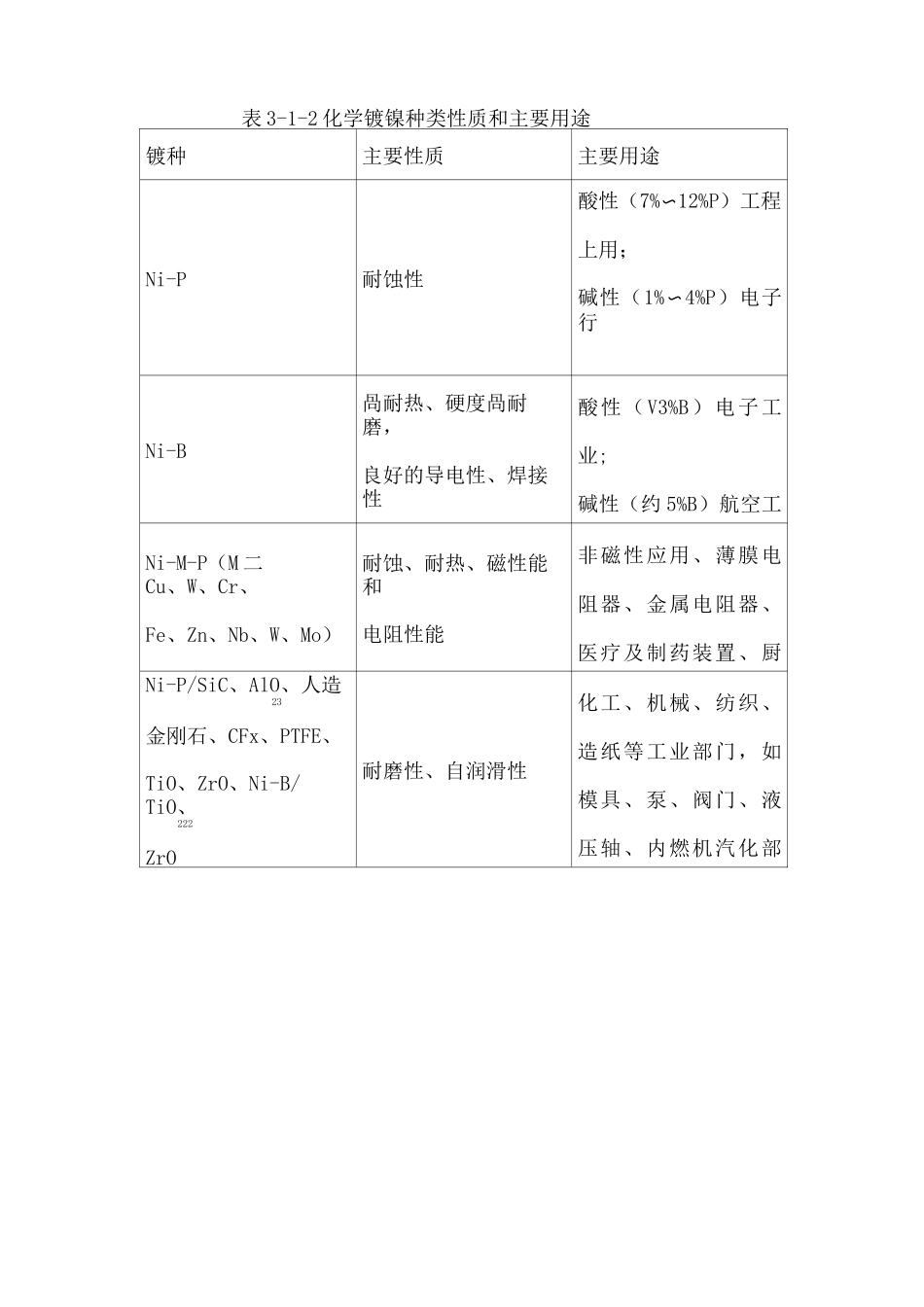

化学镀镍配方化学镀镍已成为国际上表面处理领域中发展最快的工业技术之一，以其优良的性能，在几乎所有的工业部门都得到了广泛应用，每年总产值达 10 亿美元，而且每年还以 5%〜7%的速度递增。一、性质和用途用次磷酸钠作还原剂获得的镀层实际上是镍磷合金。依含磷量不同可分为低磷（1%〜4%）、中磷（4%〜10%）和高磷（10%〜12%）。从不同 pH 值的镀液中可获得不同含磷量的镀层，在弱酸性液（pH 二 4〜5）中可获得中磷和高磷合金；从弱碱性液（pH=8〜10）中可获得低磷和中磷合金。含磷为 8%以上的 Ni-P 合金是一种非晶态镀层。因无晶界所以抗腐性能特别优良。经过热处理（300〜400°C）变成非晶态与晶态的混合物时硬度可高达 HV=1155；化学复合镀层硬度更高，如 Ni-P-SiC,镀态HV=700,350C 热处理后可达到 HV=1300。非晶态合金是开发新材料的方向，现已成为工程学科的一大热门。近年低磷化学镀镍是研究开发的又一热点，含磷 1%〜4%的Ni-P 合金，镀态的 HV=700，热处理后接近硬铬的硬度，是替代硬铬层的理想镀层，又是可在铝上施镀的好镀种。化学镀层的种类、性质和主要用途，列于表 3-1-2。化学镀镍层与电镀镍层的性能比较，列于表 3-1-3。表 3-1-2 化学镀镍种类性质和主要用途镀种主要性质主要用途Ni-P耐蚀性酸性（7%〜12%P）工程上用；碱性（1%〜4%P）电子行Ni-B咼耐热、硬度咼耐磨，良好的导电性、焊接性酸性（V3%B）电子工业;碱性（约 5%B）航空工业。Ni-M-P（M 二Cu、W、Cr、Fe、Zn、Nb、W、Mo）耐蚀、耐热、磁性能和电阻性能非磁性应用、薄膜电阻器、金属电阻器、医疗及制药装置、厨房设施Ni-P/SiC、AlO、人造23金刚石、CFx、PTFE、TiO、ZrO、Ni-B/TiO、222ZrO耐磨性、自润滑性化工、机械、纺织、造纸等工业部门，如模具、泵、阀门、液压轴、内燃机汽化部件表 3-1-3 化学镀镍与电镀镍的性能比较比较项目电镀镍层化学镀镍层组成99%以上 Ni92%Ni、8%P（平均值）外观暗至光亮半光亮至光亮结构晶态非晶态密度8.97.9（平均）厚度均匀性差好硬度（镀态）HV=200〜400HV=500〜700加热硬化无变化HV=900〜1300耐磨性相当好极好耐蚀性好（多孔隙）优良（孔隙少）相对磁化率（％）364电阻率/»Q・cm-i760〜100热导率/J・cm-i・s-i・°C-i0.160.01〜0.02无润滑油磨损0.38有润滑油0.20.2化学镀镍的脆性较大，在钢上仅能经受 2.2%的塑性变形而不出现裂纹。在 620°C 下退火后，塑性变形能力可提高到 6%；当热处理温度达 840C...
