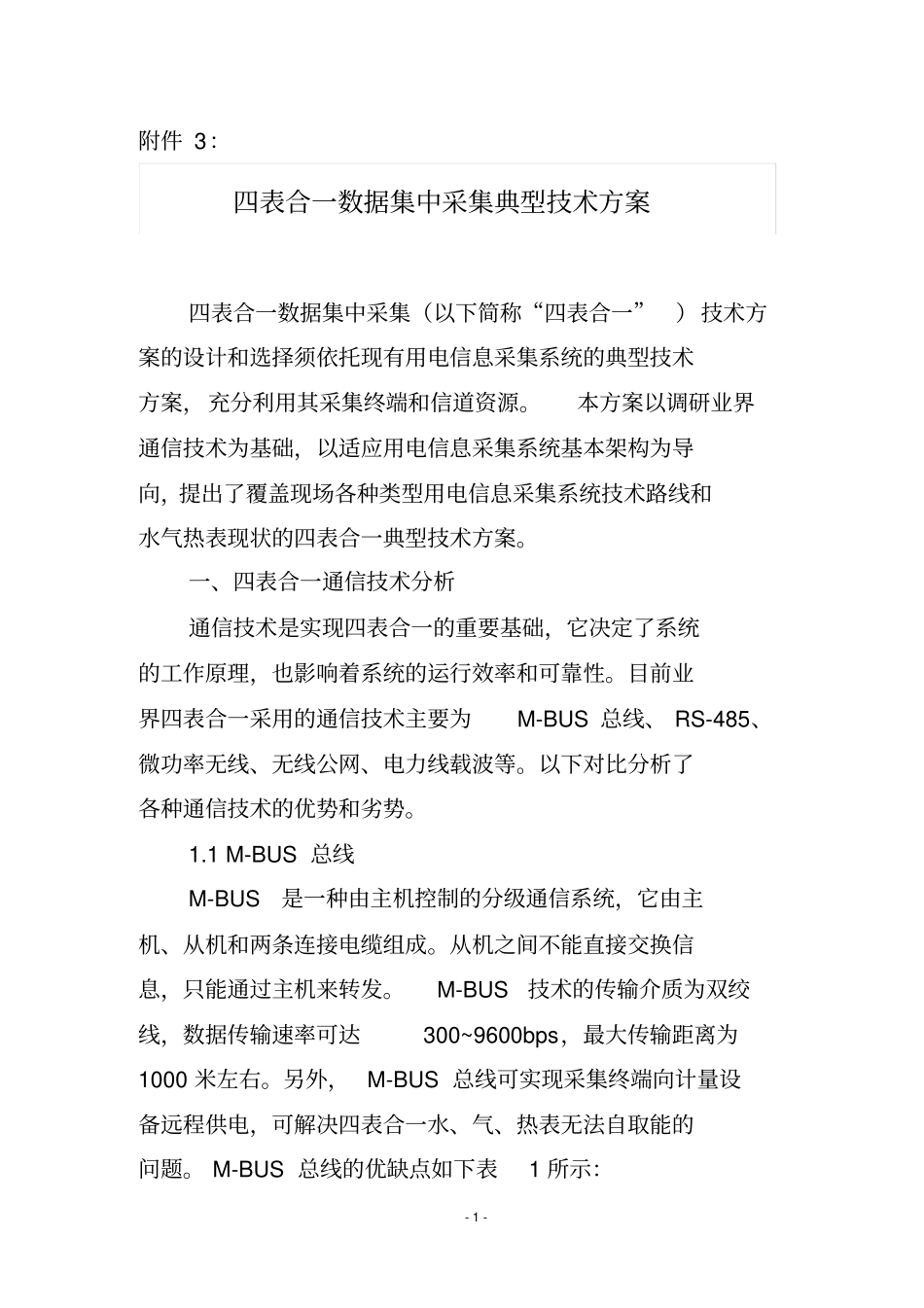

- 1 - 附件 3：四表合一数据集中采集典型技术方案四表合一数据集中采集（以下简称“四表合一”）技术方案的设计和选择须依托现有用电信息采集系统的典型技术方案，充分利用其采集终端和信道资源。本方案以调研业界通信技术为基础，以适应用电信息采集系统基本架构为导向，提出了覆盖现场各种类型用电信息采集系统技术路线和水气热表现状的四表合一典型技术方案。一、四表合一通信技术分析通信技术是实现四表合一的重要基础，它决定了系统的工作原理，也影响着系统的运行效率和可靠性。目前业界四表合一采用的通信技术主要为M-BUS 总线、 RS-485、微功率无线、无线公网、电力线载波等。以下对比分析了各种通信技术的优势和劣势。1.1 M-BUS 总线M-BUS是一种由主机控制的分级通信系统，它由主机、从机和两条连接电缆组成。从机之间不能直接交换信息，只能通过主机来转发。M-BUS技术的传输介质为双绞线，数据传输速率可达300~9600bps，最大传输距离为1000 米左右。另外， M-BUS 总线可实现采集终端向计量设备远程供电，可解决四表合一水、气、热表无法自取能的问题。 M-BUS 总线的优缺点如下表1 所示：- 2 - 表 1 M-BUS 总线通信优缺点对比表优点缺点（1）布线简单，只有两条通信线，总线无极性，对布线方式无特殊要求，可并联也可串联；（2）总线供电，可通过通信线路给表计供电，特别适合水、气、热表这类本身无电源供应的表计；（3）通信稳定，抗干扰能力强，只要双绞线不出现故障，一般都可保证通信成功率。（ 1）与无线通信技术相比，M-BUS 需要布线，而入户布线可能会破坏居民现有的家居设施，从而引发纠纷；（ 2）长时间现场运行后可能会出现双绞线接头氧化， 而更换双绞线接口较为繁琐。1.2 RS-485 RS-485 是一种采用两条差分电压信号线进行信号传输的通信技术。它由主机、从机和连接电缆组成，传输介质为双绞线，数据传输速率在1Mbps 以下，最大覆盖距离1200 米。由于 RS-485 通信线不具备供电能力，因此在四表合一应用时还需要配合两条电源线使用。RS-485 的优缺点如下表 2 所示：表 2 RS-485 通信优缺点对比表优点缺点（1）通信速率高，可满足四表合一大数据量的承载需求；（2）采用差分信号进行数据传输，抗干扰能力强；（3）通信稳定，只要双绞线不出现故障，一般都可保证通信成功率。（1）与无线通信技术相比， RS-485需要布线，而入户布线可能会破坏居民现有的家居设施，从而引发纠纷；（2）无法...
