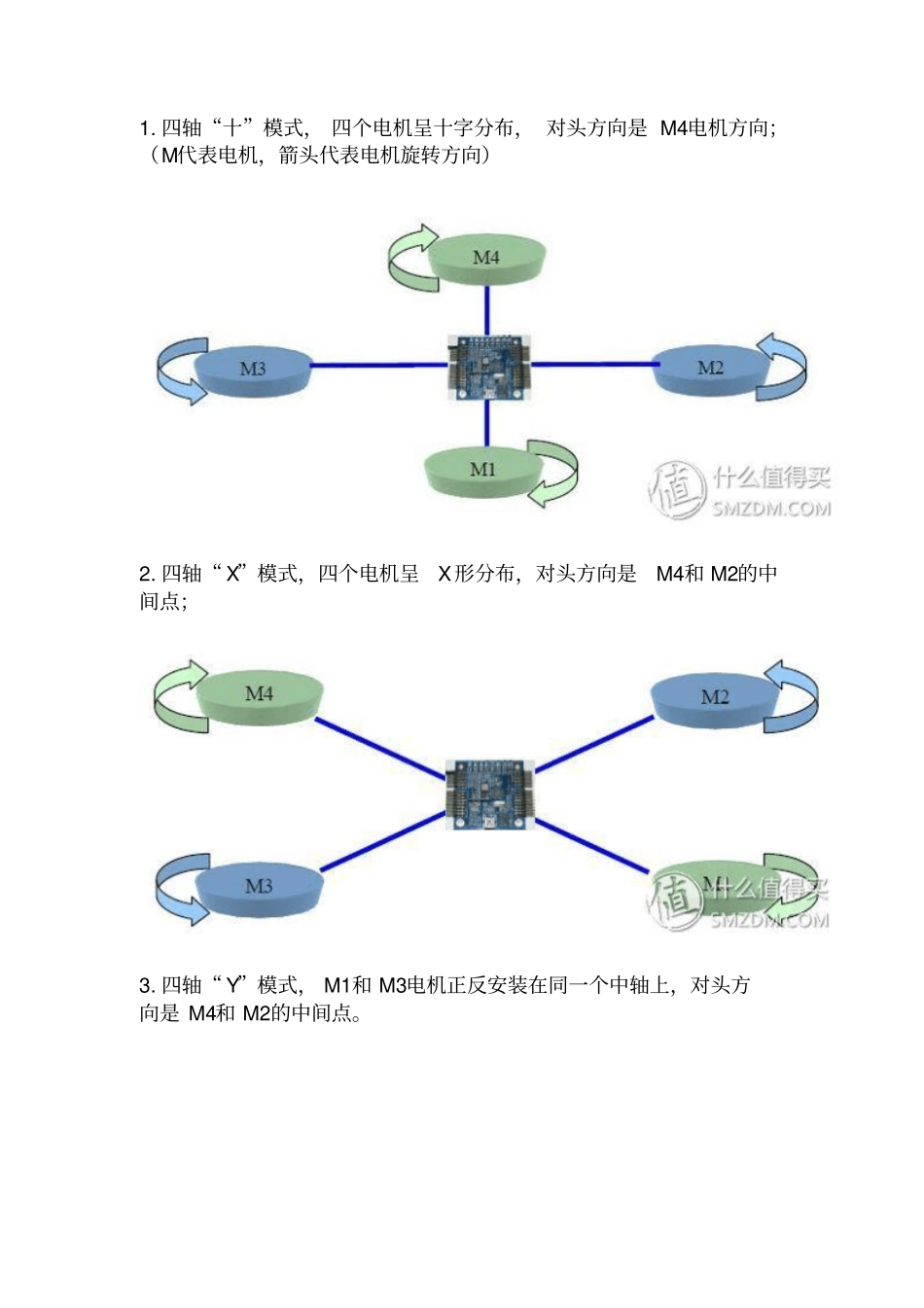

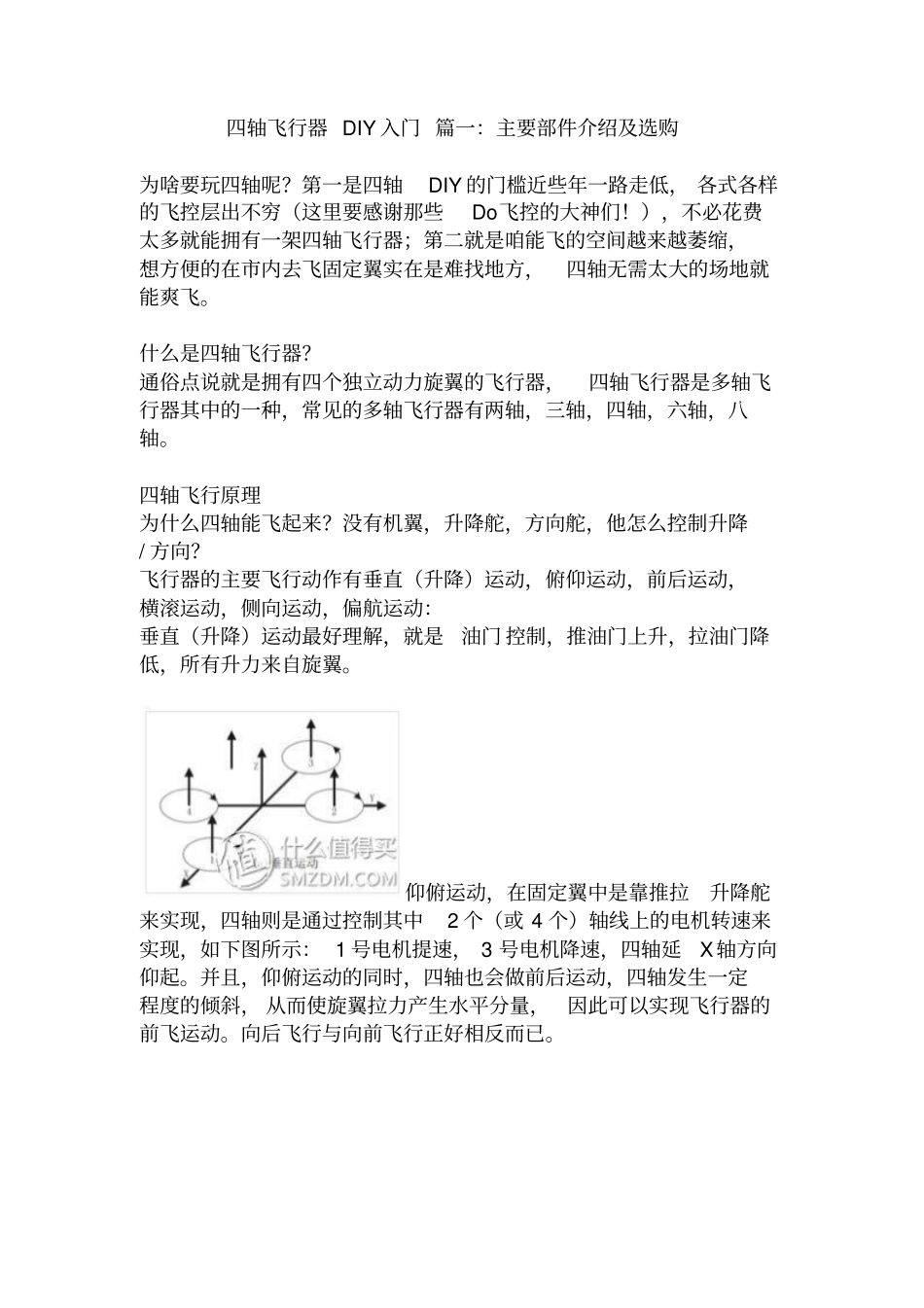

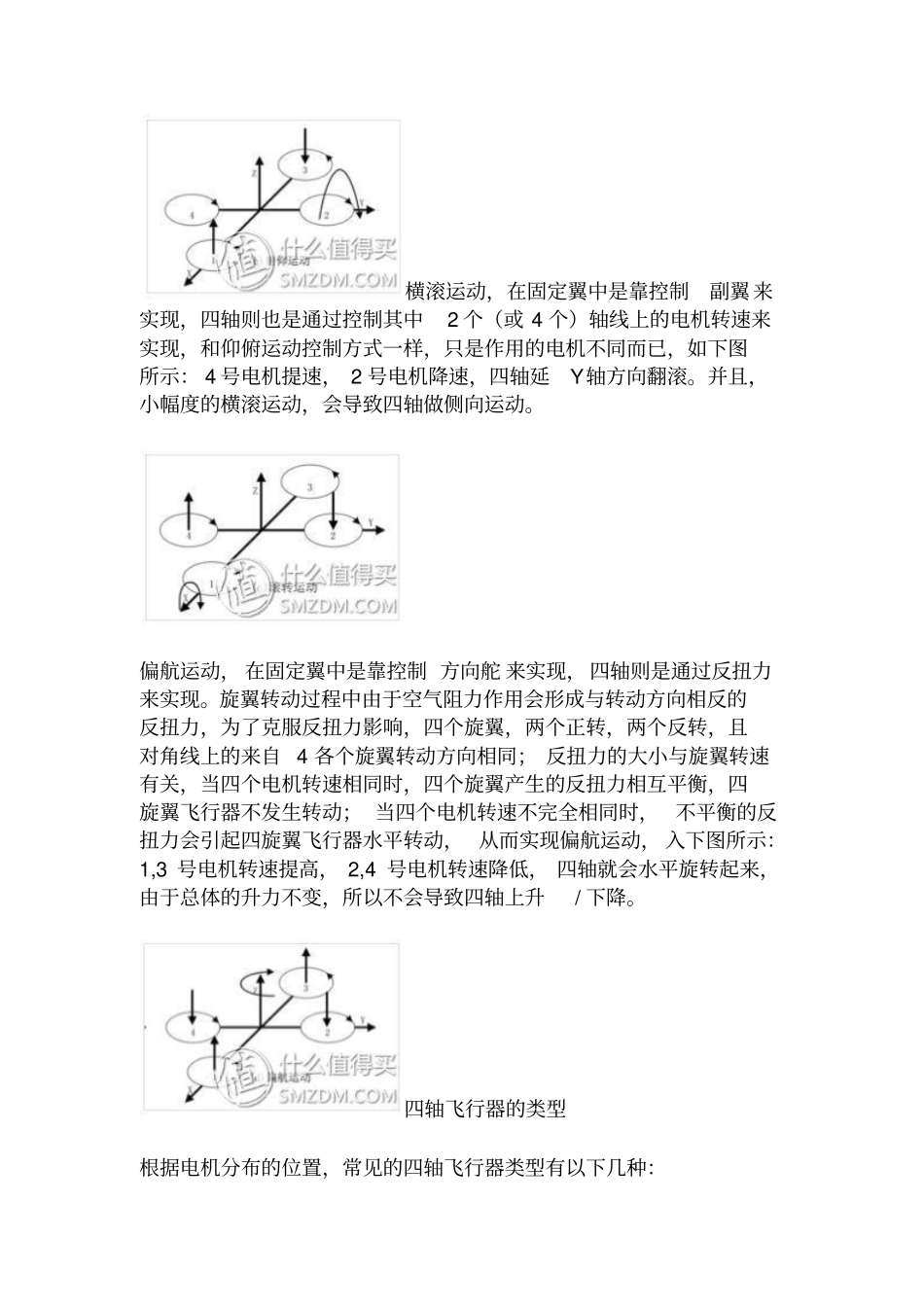

四轴飞行器 DIY 入门 篇一:主要部件介绍及选购为啥要玩四轴呢?第一是四轴DIY 的门槛近些年一路走低, 各式各样的飞控层出不穷(这里要感谢那些Do飞控的大神们!),不必花费太多就能拥有一架四轴飞行器;第二就是咱能飞的空间越来越萎缩,想方便的在市内去飞固定翼实在是难找地方,四轴无需太大的场地就能爽飞。什么是四轴飞行器?通俗点说就是拥有四个独立动力旋翼的飞行器,四轴飞行器是多轴飞行器其中的一种,常见的多轴飞行器有两轴,三轴,四轴,六轴,八轴。四轴飞行原理为什么四轴能飞起来?没有机翼,升降舵,方向舵,他怎么控制升降/ 方向?飞行器的主要飞行动作有垂直(升降)运动,俯仰运动,前后运动,横滚运动,侧向运动,偏航运动:垂直(升降)运动最好理解,就是油门 控制,推油门上升,拉油门降低,所有升力来自旋翼。仰俯运动,在固定翼中是靠推拉升降舵来实现,四轴则是通过控制其中2 个(或 4 个)轴线上的电机转速来实现,如下图所示: 1 号电机提速, 3 号电机降速,四轴延X轴方向仰起。并且,仰俯运动的同时,四轴也会做前后运动,四轴发生一定程度的倾斜, 从而使旋翼拉力产生水平分量,因此可以实现飞行器的前飞运动。向后飞行与向前飞行正好相反而已。横滚运动,在固定翼中是靠控制副翼来实现,四轴则也是通过控制其中2 个(或 4 个)轴线上的电机转速来实现,和仰俯运动控制方式一样,只是作用的电机不同而已,如下图所示: 4 号电机提速, 2 号电机降速,四轴延Y轴方向翻滚。并且,小幅度的横滚运动,会导致四轴做侧向运动。偏航运动, 在固定翼中是靠控制 方向舵 来实现,四轴则是通过反扭力来实现。旋翼转动过程中由于空气阻力作用会形成与转动方向相反的反扭力,为了克服反扭力影响,四个旋翼,两个正转,两个反转,且对角线上的来自 4 各个旋翼转动方向相同; 反扭力的大小与旋翼转速有关,当四个电机转速相同时,四个旋翼产生的反扭力相互平衡,四旋翼飞行器不发生转动; 当四个电机转速不完全相同时,不平衡的反扭力会引起四旋翼飞行器水平转动, 从而实现偏航运动, 入下图所示:1,3 号电机转速提高, 2,4 号电机转速降低, 四轴就会水平旋转起来,由于总体的升力不变,所以不会导致四轴上升/ 下降。四轴飞行器的类型根据电机分布的位置,常见的四轴飞行器类型有以下几种:1. 四轴“十”模式, 四个电机呈十字分布, 对头方向是 M4电机方向;(M代表电机,箭头代表...
