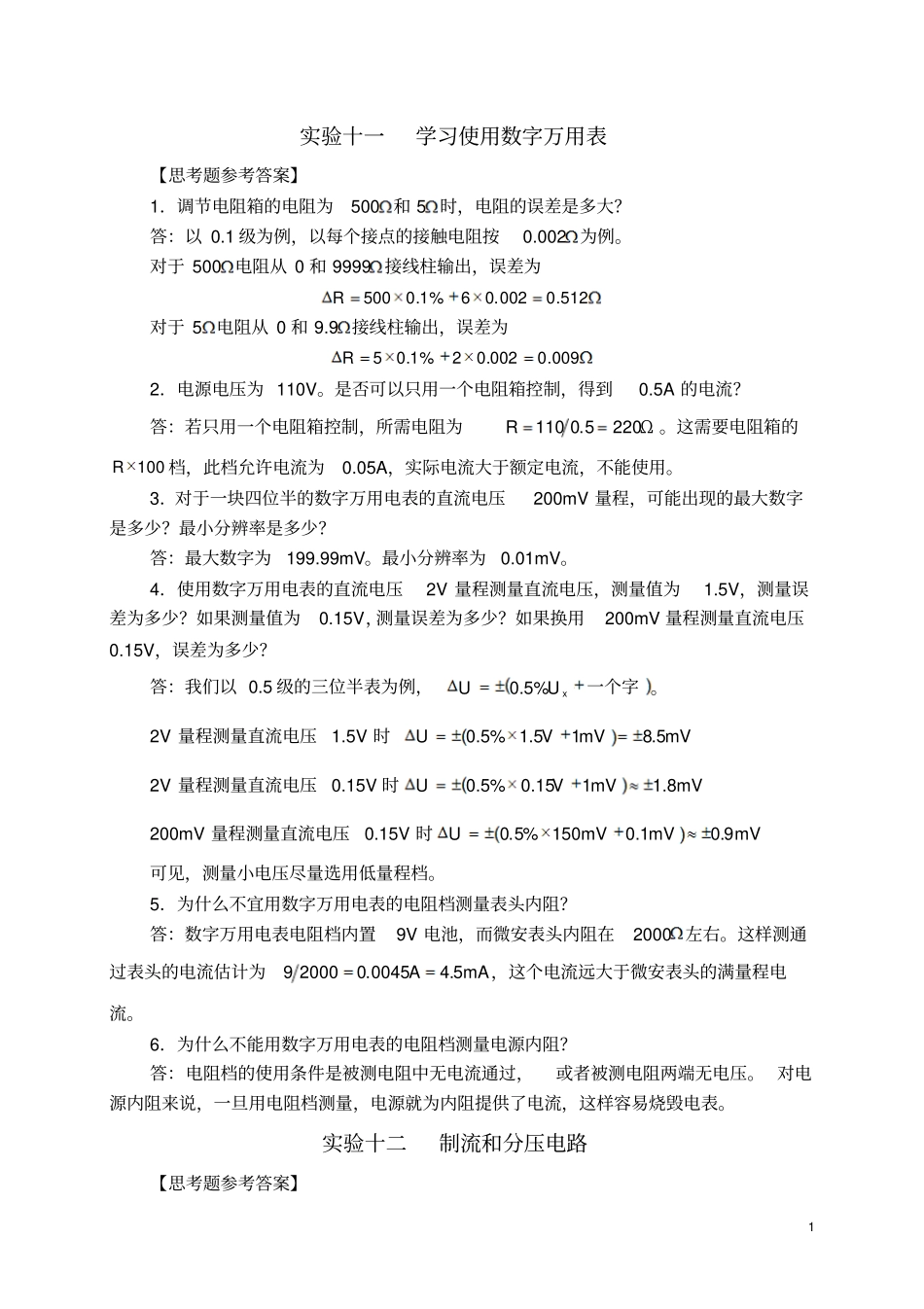

1 实验十一学习使用数字万用表【思考题参考答案】1．调节电阻箱的电阻为500 和 5 时，电阻的误差是多大？答：以 0.1 级为例，以每个接点的接触电阻按0.002 为例。对于 500 电阻从 0 和 9999 接线柱输出，误差为512.0002.06%1.0500R对于 5电阻从 0 和 9.9 接线柱输出，误差为009.0002.02%1.05R2．电源电压为 110V。是否可以只用一个电阻箱控制，得到0.5A 的电流？答：若只用一个电阻箱控制，所需电阻为Ω2205.0110R。这需要电阻箱的100R档，此档允许电流为0.05A，实际电流大于额定电流，不能使用。3．对于一块四位半的数字万用电表的直流电压200mV 量程，可能出现的最大数字是多少？最小分辨率是多少？答：最大数字为199.99mV。最小分辨率为0.01mV。4．使用数字万用电表的直流电压2V 量程测量直流电压，测量值为1.5V，测量误差为多少？如果测量值为0.15V，测量误差为多少？如果换用200mV 量程测量直流电压0.15V，误差为多少？答：我们以 0.5 级的三位半表为例，一个字xUU%5.0。2V 量程测量直流电压1.5V 时mVmVVU5.815.1%5.02V 量程测量直流电压0.15V 时mVmVVU8.1115.0%5.0200mV 量程测量直流电压0.15V 时mVmVmVU9.01.0150%5.0可见，测量小电压尽量选用低量程档。5．为什么不宜用数字万用电表的电阻档测量表头内阻？答：数字万用电表电阻档内置9V 电池，而微安表头内阻在2000 左右。这样测通过表头的电流估计为mAA5.40045.020009，这个电流远大于微安表头的满量程电流。6．为什么不能用数字万用电表的电阻档测量电源内阻？答：电阻档的使用条件是被测电阻中无电流通过，或者被测电阻两端无电压。 对电源内阻来说，一旦用电阻档测量，电源就为内阻提供了电流，这样容易烧毁电表。实验十二制流和分压电路【思考题参考答案】2 1．在连接分压电路时，有人将电源的正、负极经过开关分别连到变阻器的一个固定端和滑动端。这种连接方法对么？会有什么问题？答：电路如图，这种连接方法不对。这种电路负载电阻被短路不会分压。2．有一分压电路如图（实验的那个电路），负载电阻kRL1.5，电压表内阻为kRV10，变阻器电阻为0R 。（1）若希望分压均匀，应选择哪种规格的变阻器？（a）A1,5；（b）A5.0,100（c）A2.0,1000（2）当滑动头分别滑到A、B 两端时，电压表示数为多少？（3）设电源电压恒定，变阻器按（1）作了正确选择，但是A 端到电源负极的导线断了。当滑动头滑到B 端时，电压表示数为多少答 ：（ 1 ） 这 里...
