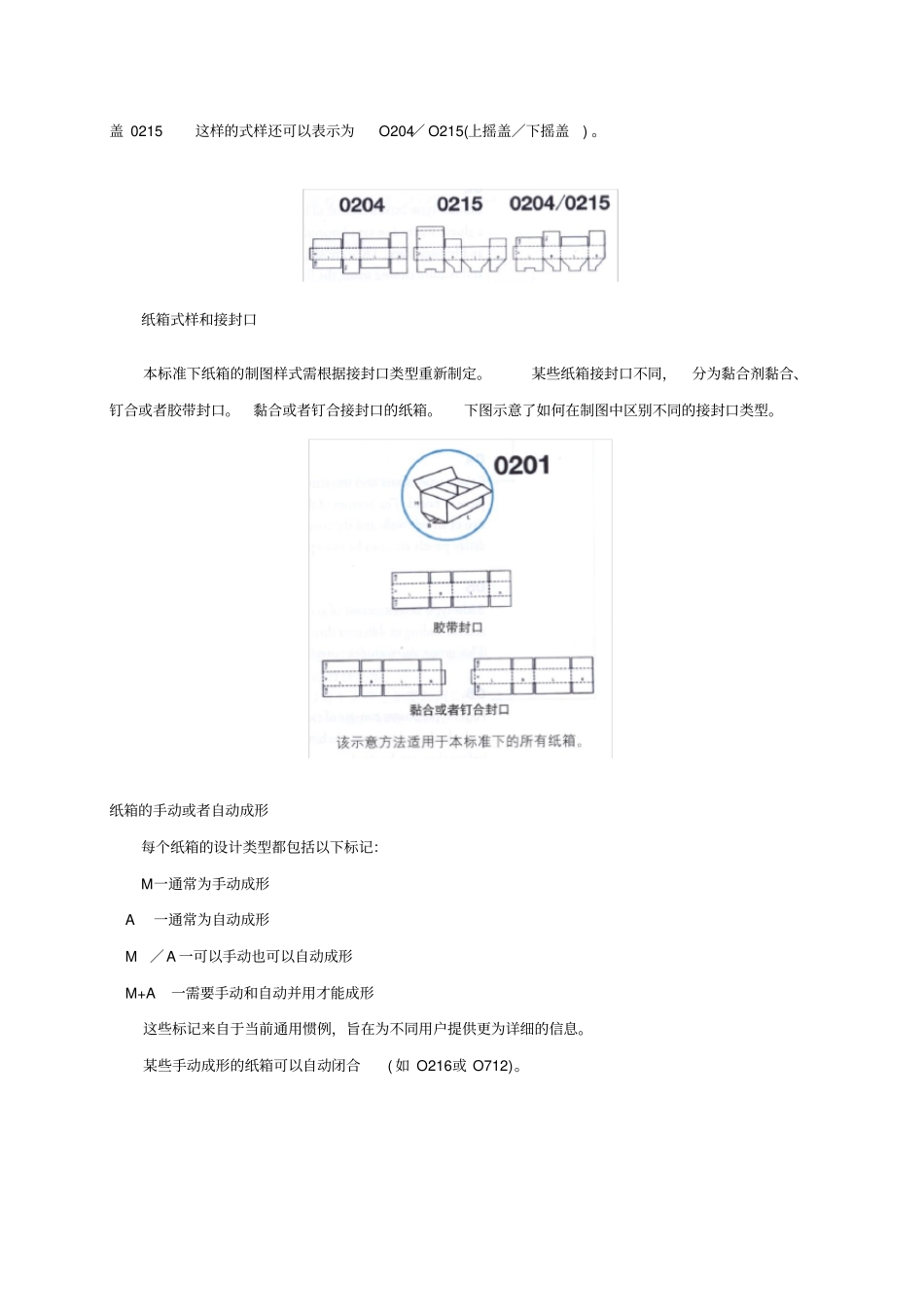

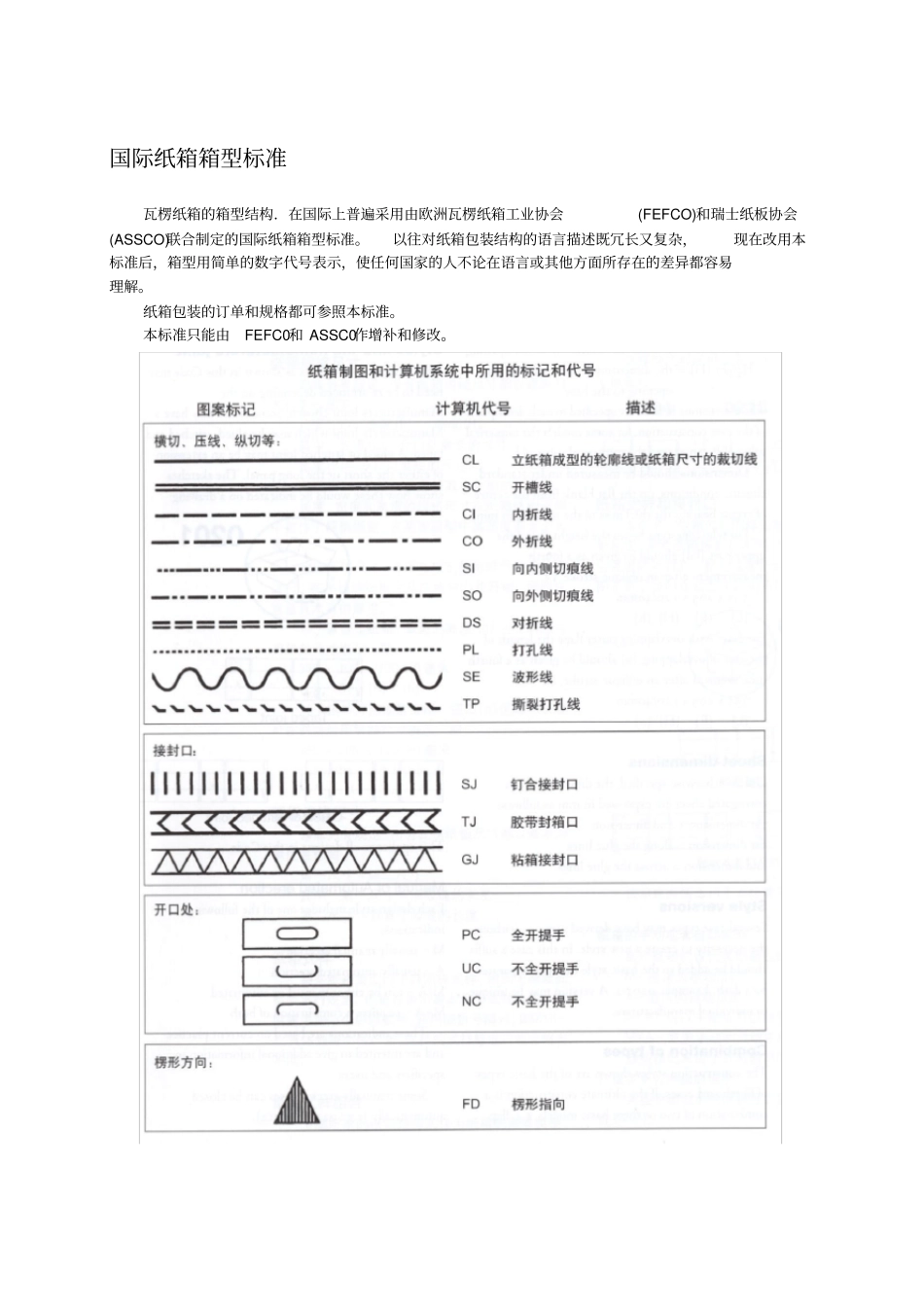

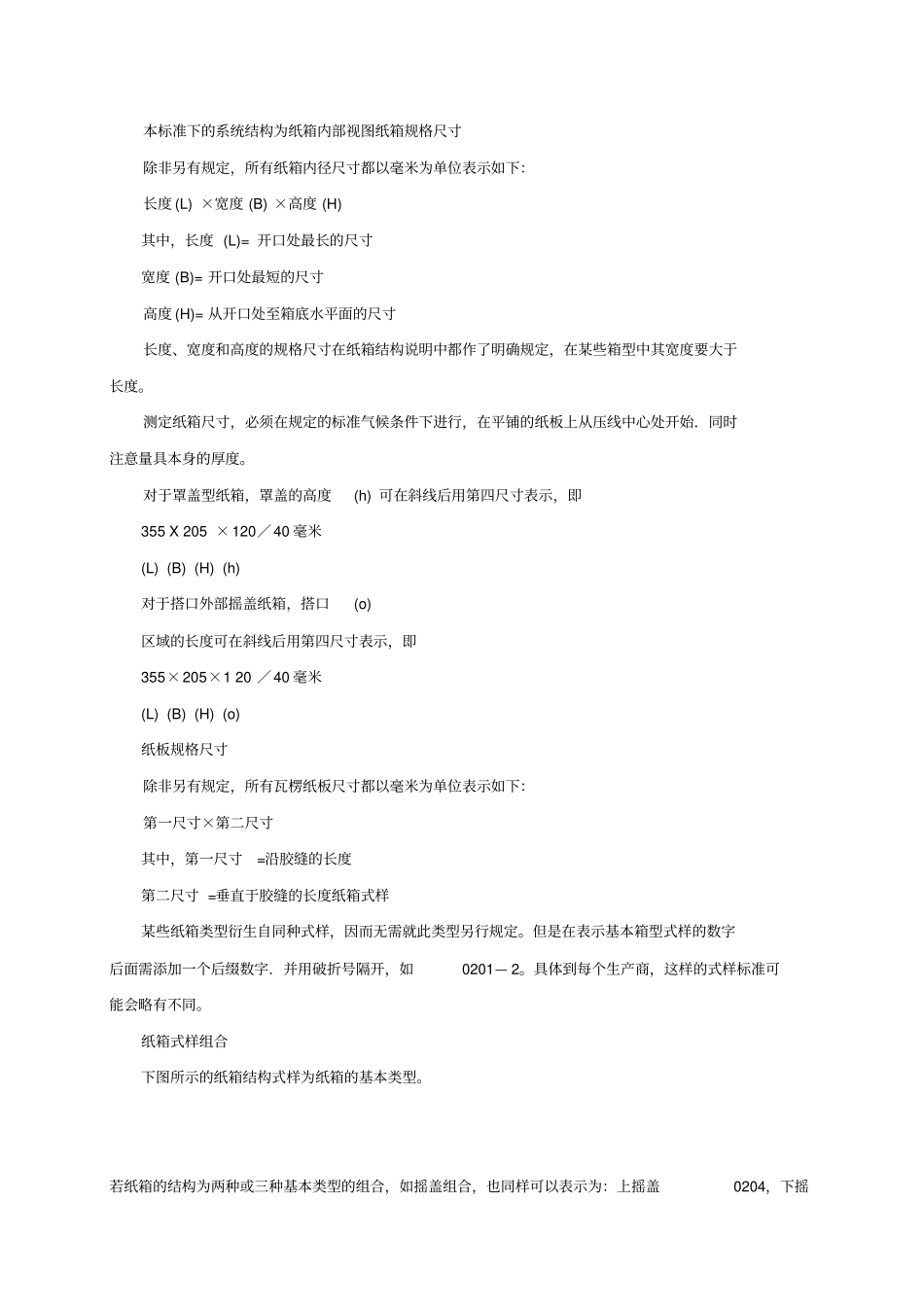

国际纸箱箱型标准瓦楞纸箱的箱型结构.在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。以往对纸箱包装结构的语言描述既冗长又复杂,现在改用本标准后,箱型用简单的数字代号表示,使任何国家的人不论在语言或其他方面所存在的差异都容易理解。纸箱包装的订单和规格都可参照本标准。本标准只能由FEFC0和 ASSC0作增补和修改。本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定,所有纸箱内径尺寸都以毫米为单位表示如下:长度 (L) ×宽度 (B) ×高度 (H) 其中,长度 (L)= 开口处最长的尺寸宽度 (B)= 开口处最短的尺寸高度 (H)= 从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定,在某些箱型中其宽度要大于长度。测定纸箱尺寸,必须在规定的标准气候条件下进行,在平铺的纸板上从压线中心处开始.同时注意量具本身的厚度。对于罩盖型纸箱,罩盖的高度(h) 可在斜线后用第四尺寸表示,即355 X 205 ×120/40 毫米(L) (B) (H) (h) 对于搭口外部摇盖纸箱,搭口(o) 区域的长度可在斜线后用第四尺寸表示,即355×205×1 20 /40 毫米(L) (B) (H) (o) 纸板规格尺寸除非另有规定,所有瓦楞纸板尺寸都以毫米为单位表示如下:第一尺寸×第二尺寸其中,第一尺寸=沿胶缝的长度第二尺寸 =垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样,因而无需就此类型另行规定。但是在表示基本箱型式样的数字后面需添加一个后缀数字.并用破折号隔开,如0201— 2。具体到每个生产商,这样的式样标准可能会略有不同。纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。若纸箱的结构为两种或三种基本类型的组合,如摇盖组合,也同样可以表示为:上摇盖0204,下摇盖 0215 这样的式样还可以表示为O204/ O215(上摇盖/下摇盖) 。纸箱式样和接封口本标准下纸箱的制图样式需根据接封口类型重新制定。某些纸箱接封口不同,分为黏合剂黏合、钉合或者胶带封口。黏合或者钉合接封口的纸箱。下图示意了如何在制图中区别不同的接封口类型。纸箱的手动或者自动成形每个纸箱的设计类型都包括以下标记:M一通常为手动成形 A一通常为自动成形 M/A 一可以手动也可以自动成形 M+A一需要手动和自动并用才能成形这些标记来自于当前通用惯例,旨在为不同用户提供更为详细的信息。某些手动成形的纸箱可以自动闭合( 如 O216或 O712)。基本箱型...
