圆柱齿轮减速器设计任务书VIP免费

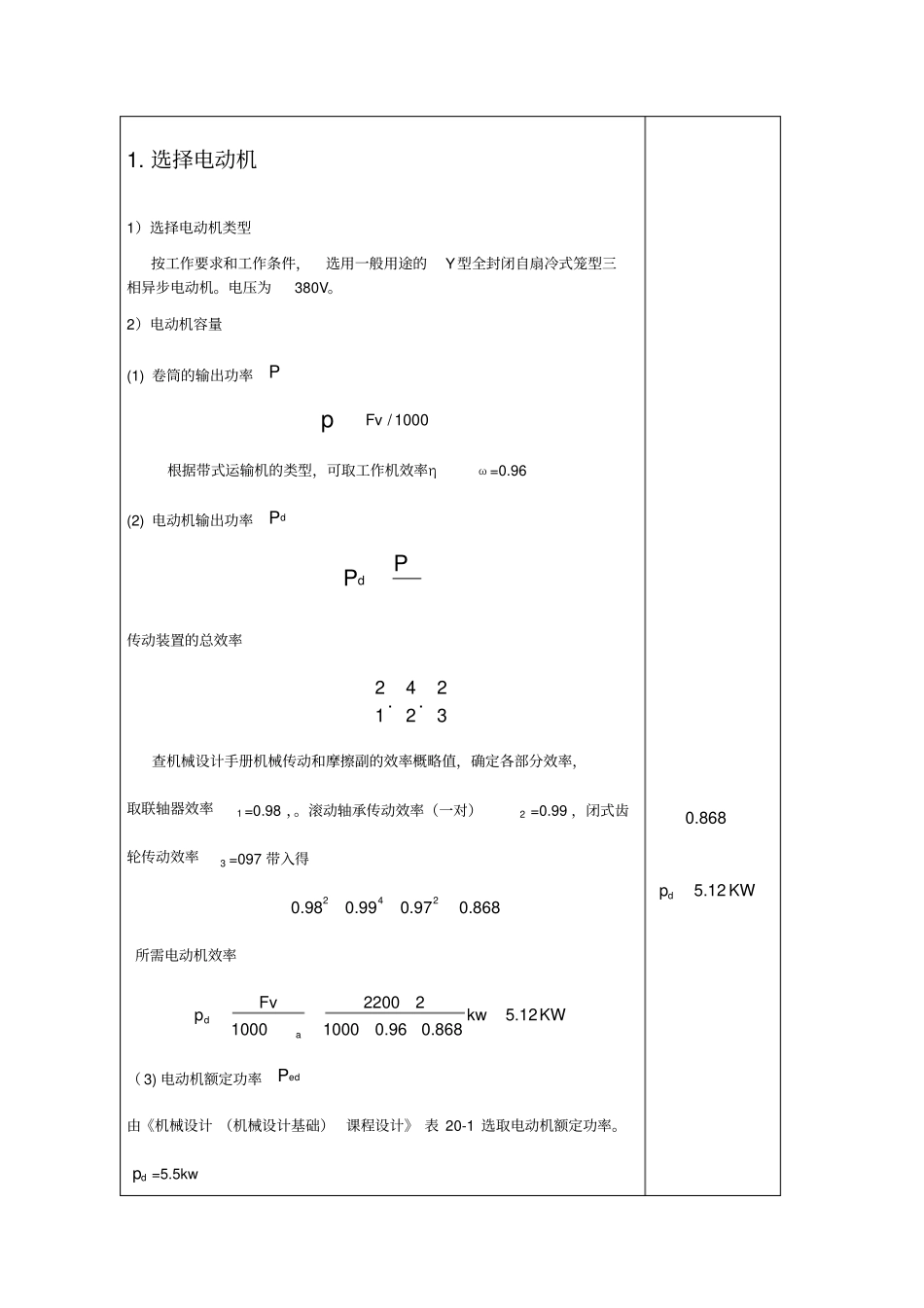

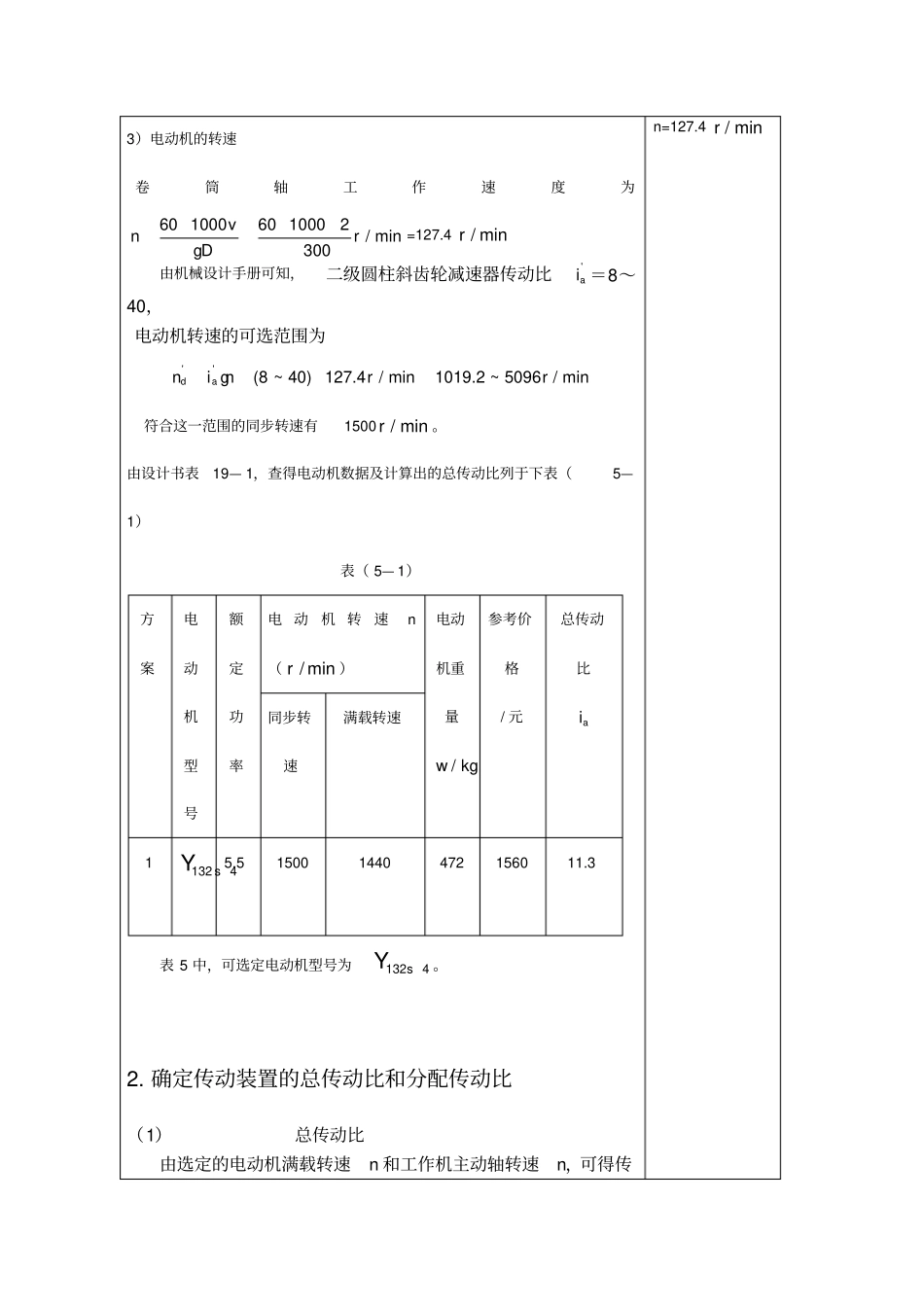

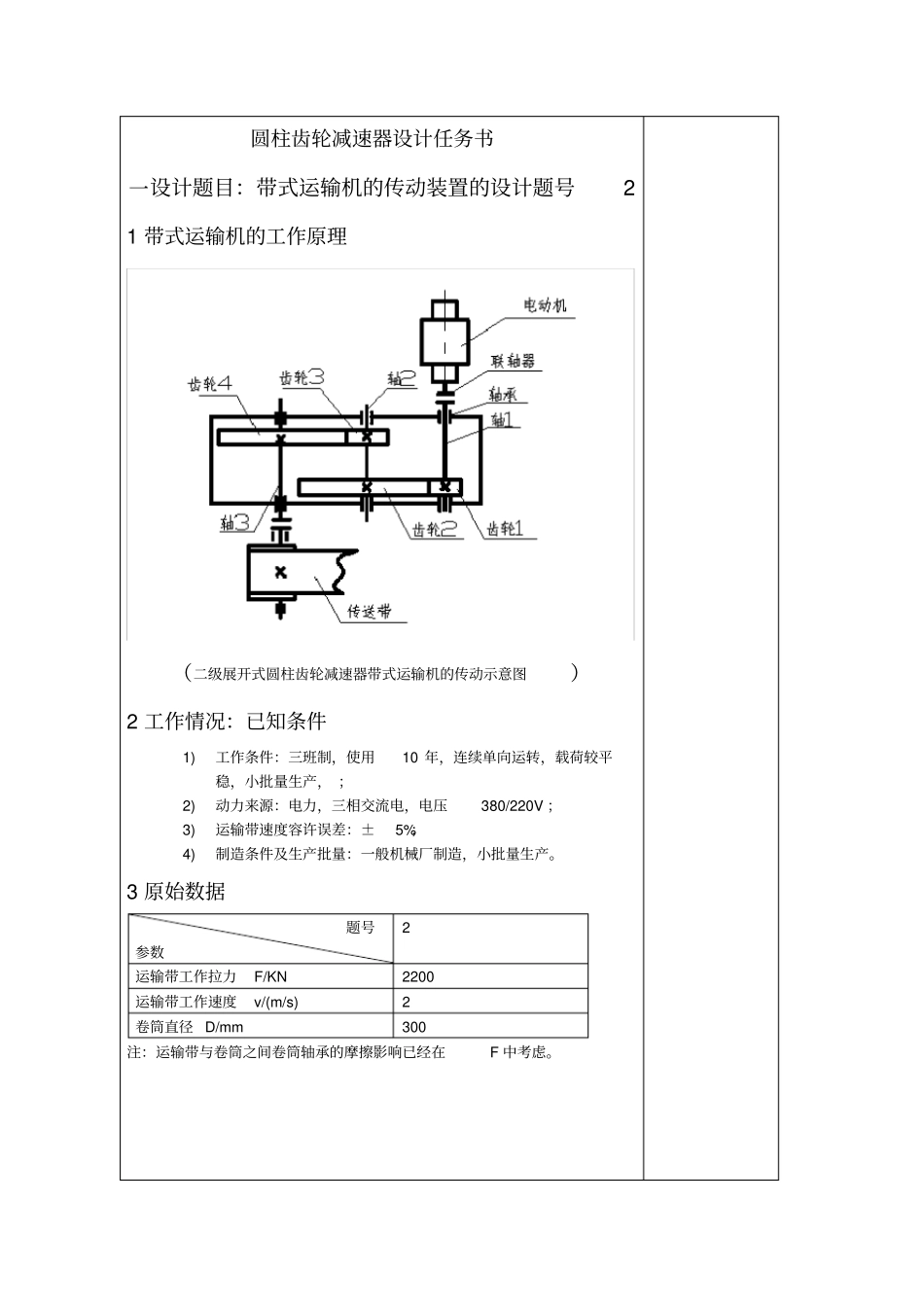

圆柱齿轮减速器设计任务书一设计题目：带式运输机的传动装置的设计题号2 1 带式运输机的工作原理（二级展开式圆柱齿轮减速器带式运输机的传动示意图）2 工作情况：已知条件1)工作条件：三班制，使用10 年，连续单向运转，载荷较平稳，小批量生产， ；2)动力来源：电力，三相交流电，电压380/220V ；3)运输带速度容许误差：±5%；4)制造条件及生产批量：一般机械厂制造，小批量生产。3 原始数据题号参数2 运输带工作拉力F/KN 2200 运输带工作速度v/(m/s) 2 卷筒直径 D/mm 300 注：运输带与卷筒之间卷筒轴承的摩擦影响已经在F 中考虑。1. 选择电动机1）选择电动机类型按工作要求和工作条件，选用一般用途的Y型全封闭自扇冷式笼型三相异步电动机。电压为380V。2）电动机容量(1) 卷筒的输出功率P/ 1000Fvp根据带式运输机的类型，可取工作机效率ηω =0.96 (2) 电动机输出功率dPdPP传动装置的总效率242..123查机械设计手册机械传动和摩擦副的效率概略值，确定各部分效率，取联轴器效率1 =0.98 ，。滚动轴承传动效率（一对）2 =0.99 ，闭式齿轮传动效率3 =097 带入得2420.980.990.970.868所需电动机效率220025.12100010000.960.868daFvpkwKW（ 3) 电动机额定功率edP由《机械设计 （机械设计基础） 课程设计》 表 20-1 选取电动机额定功率。dp =5.5kw 0.8685.12dpKW3）电动机的转速卷筒轴工作速度为60 100060 10002/ min300vnrDg=127.4/ minr由机械设计手册可知，二级圆柱斜齿轮减速器传动比'ai ＝8～40，电动机转速的可选范围为''(8 ~ 40) 127.4 / min1019.2 ~ 5096 / mindaninrrg符合这一范围的同步转速有1500/ minr。由设计书表19— 1，查得电动机数据及计算出的总传动比列于下表（5—1）表（ 5— 1）方案电动机型号额定功率电 动机 转速n（/ minr）电动机重量/wkg参考价格/ 元总传动比ai同步转速满载转速1 1324sY5.5 1500 1440 472 1560 11.3 表 5 中，可选定电动机型号为1324sY。2. 确定传动装置的总传动比和分配传动比（1）总传动比由选定的电动机满载转速n 和工作机主动轴转速n，可得传n=127.4/ minr动装置总传动比为ai ＝n/n ＝1440/127.4 ＝11.30 因为分配传动比是一项复杂的工作，往往需要经多次改动，现在只做初步设计。对于两级展开式圆柱齿轮减速器，当两级齿轮材质相同， 齿宽系数相等时，为使各级大齿轮浸油深度大致相近，且低速级大齿轮直径略大，传动比可...
