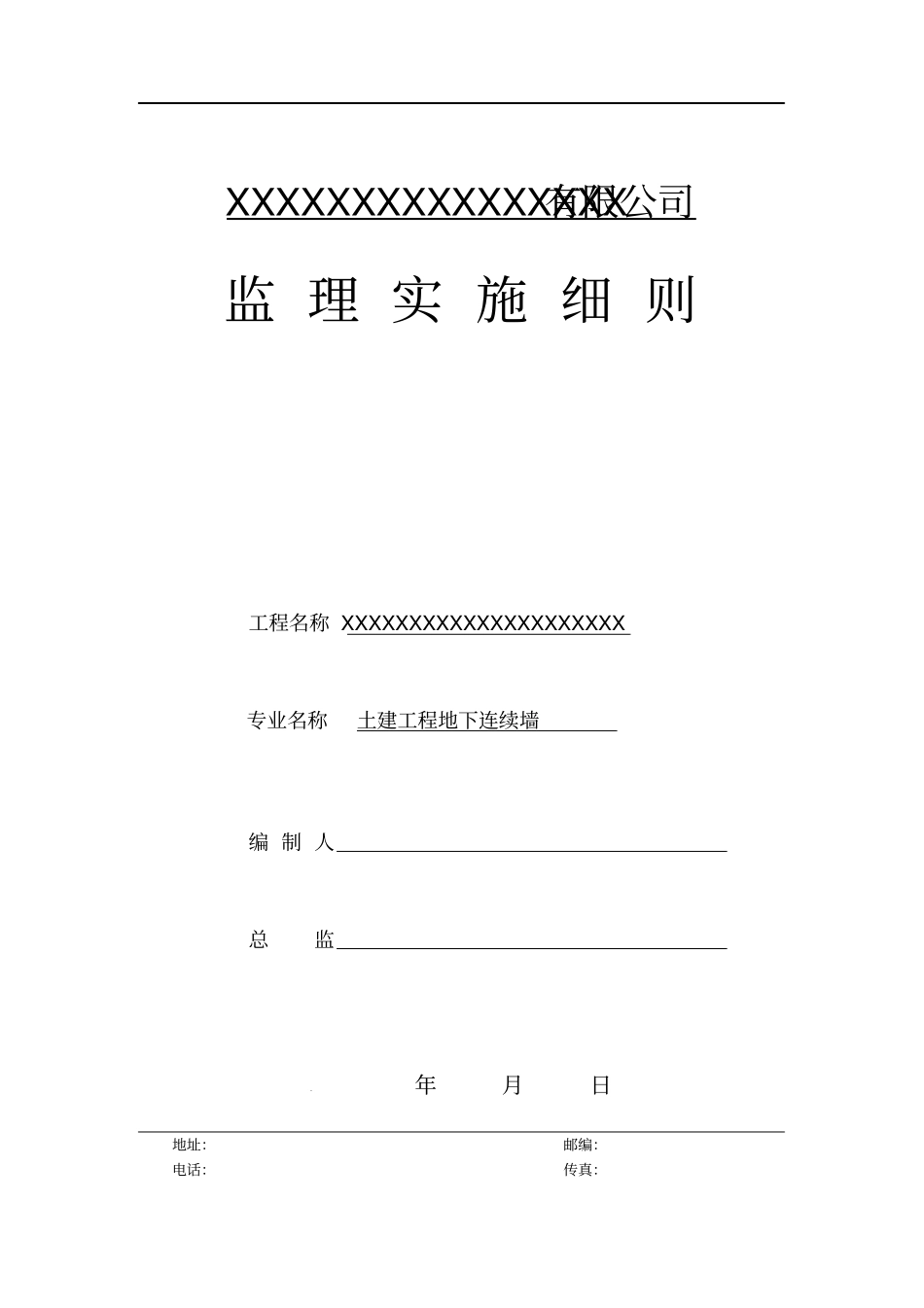

XXXXXXXXXXXXXXXX有限公司监 理 实 施 细 则工程名称 XXXXXXXXXXXXXXXXXXXXX 专业名称土建工程地下连续墙编 制 人总监

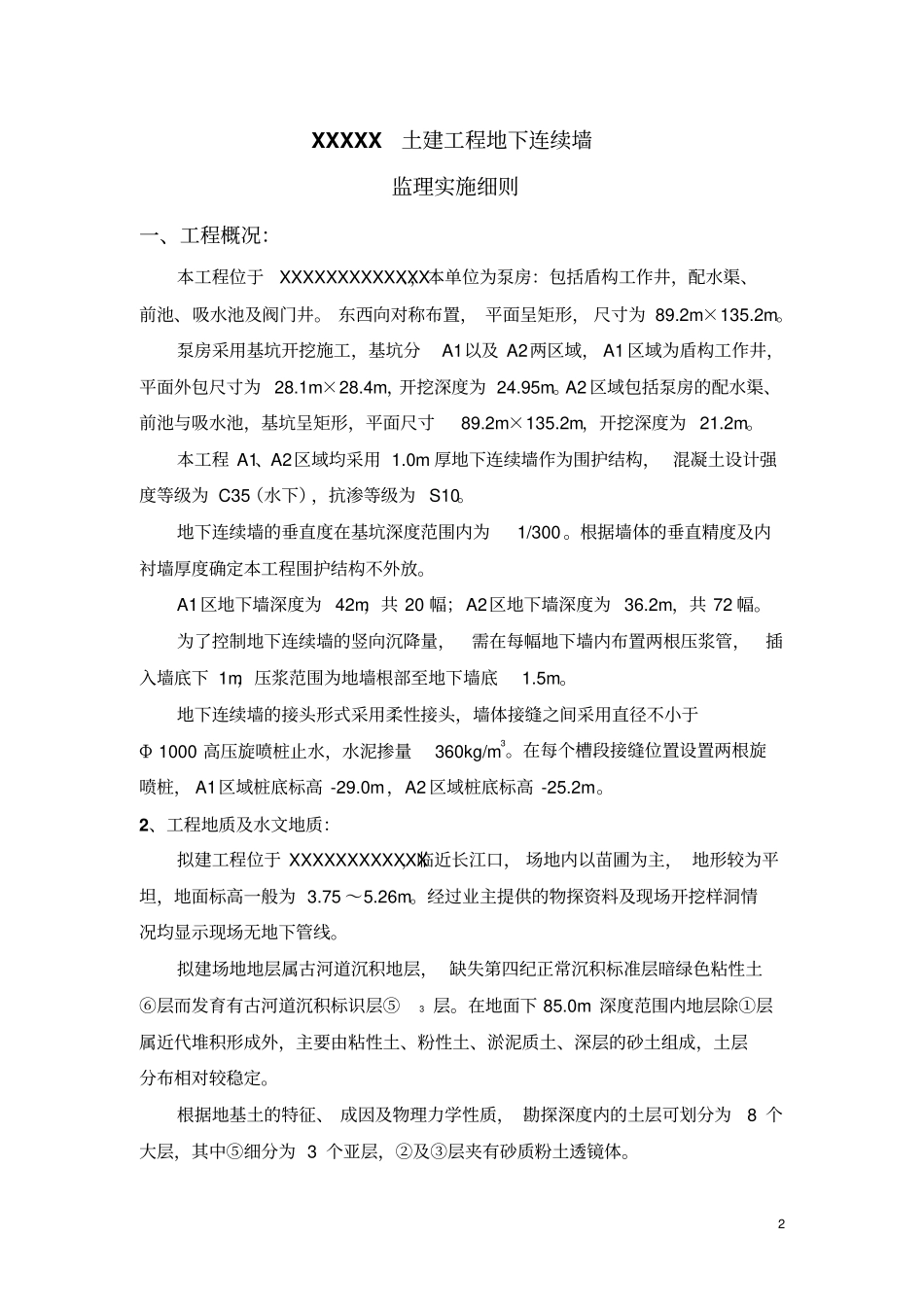

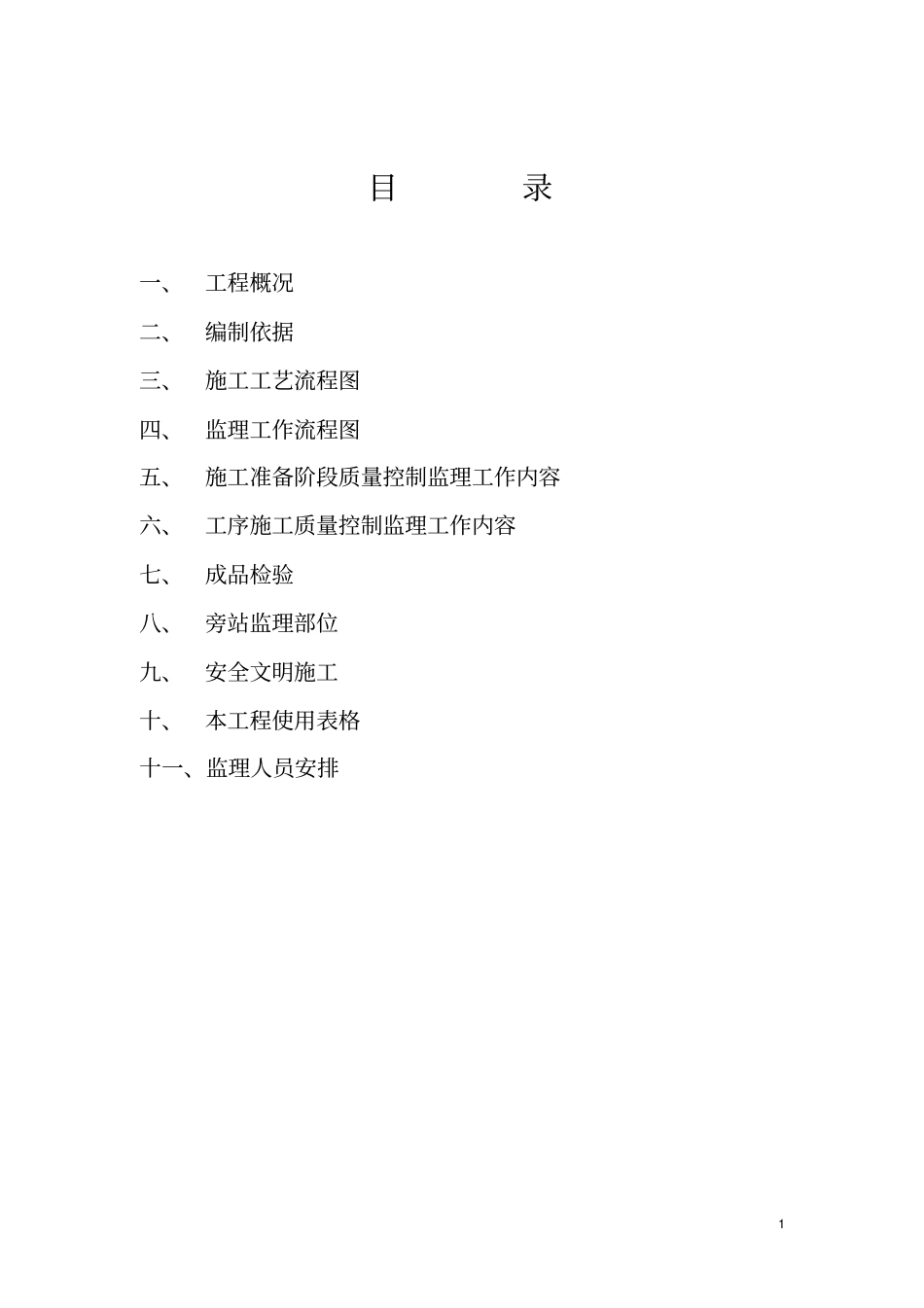

年月日地址:邮编:电话:传真:1 目录一、工程概况二、编制依据三、施工工艺流程图四、监理工作流程图五、施工准备阶段质量控制监理工作内容六、工序施工质量控制监理工作内容七、成品检验八、旁站监理部位九、安全文明施工十、本工程使用表格十一、监理人员安排2 XXXXX土建工程地下连续墙监理实施细则一、工程概况:本工程位于XXXXXXXXXXXXX、,本单位为泵房:包括盾构工作井,配水渠、前池、吸水池及阀门井
东西向对称布置, 平面呈矩形, 尺寸为 89
2m×135
泵房采用基坑开挖施工,基坑分A1以及 A2两区域, A1 区域为盾构工作井,平面外包尺寸为 28
4m,开挖深度为 24
A2 区域包括泵房的配水渠、前池与吸水池,基坑呈矩形,平面尺寸89
2m×135
2m,开挖深度为 21
本工程 A1、A2区域均采用 1
0m 厚地下连续墙作为围护结构, 混凝土设计强度等级为 C35(水下),抗渗等级为 S10
地下连续墙的垂直度在基坑深度范围内为1/300
根据墙体的垂直精度及内衬墙厚度确定本工程围护结构不外放
A1区地下墙深度为 42m,共 20 幅;A2区地下墙深度为 36
2m,共 72 幅
为了控制地下连续墙的竖向沉降量,需在每幅地下墙内布置两根压浆管,插入墙底下 1m,压浆范围为地墙根部至地下墙底1
地下连续墙的接头形式采用柔性接头,墙体接缝之间采用直径不小于Φ 1000 高压旋喷桩止水,水泥掺量360kg/m3
在每个槽段接缝位置设置两根旋喷桩, A1区域桩底标高 -29
0m,A2 区域桩底标高 -25
2、工程地质及水文地质:拟建工程位于 XXXXXXXXXX
