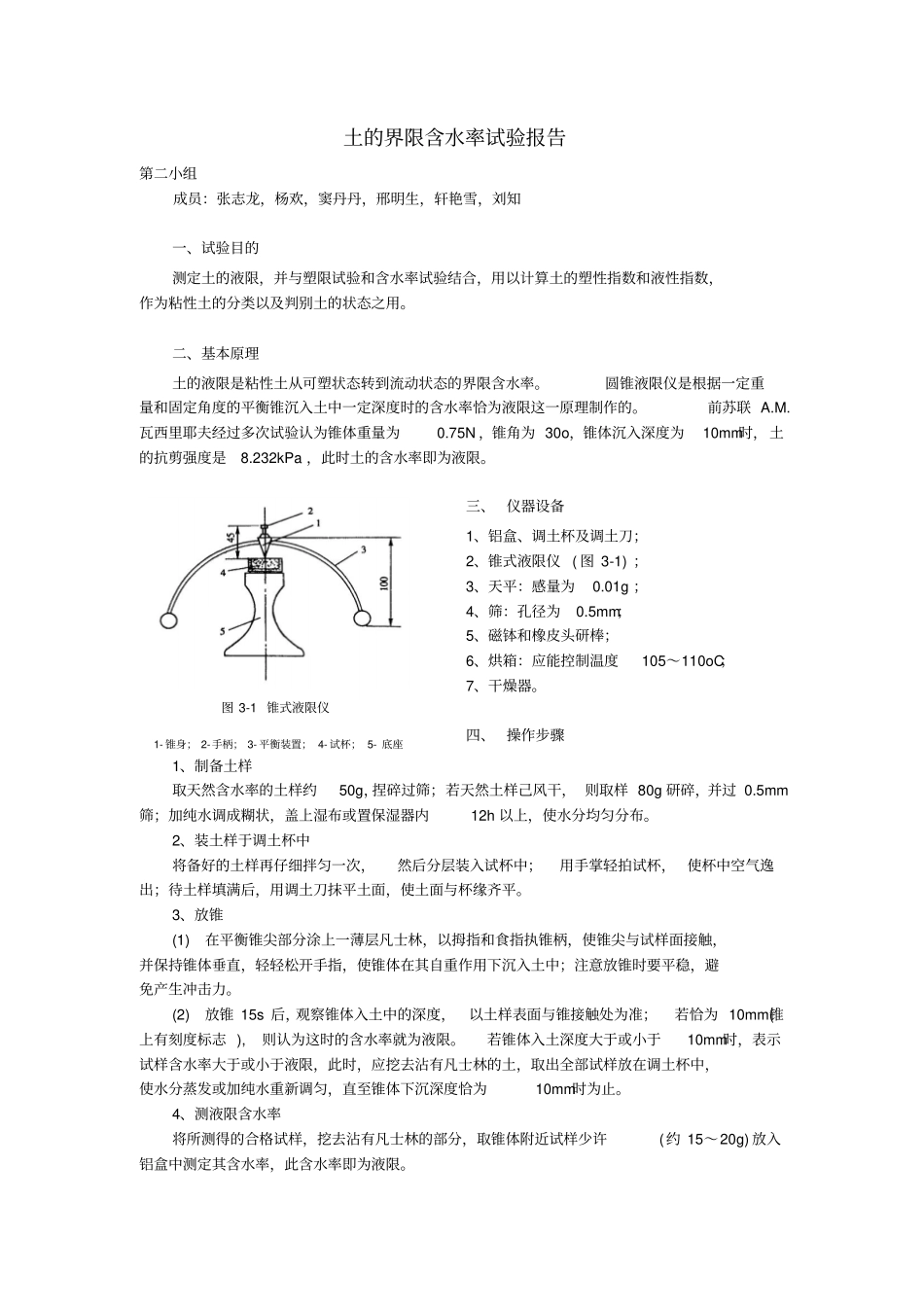

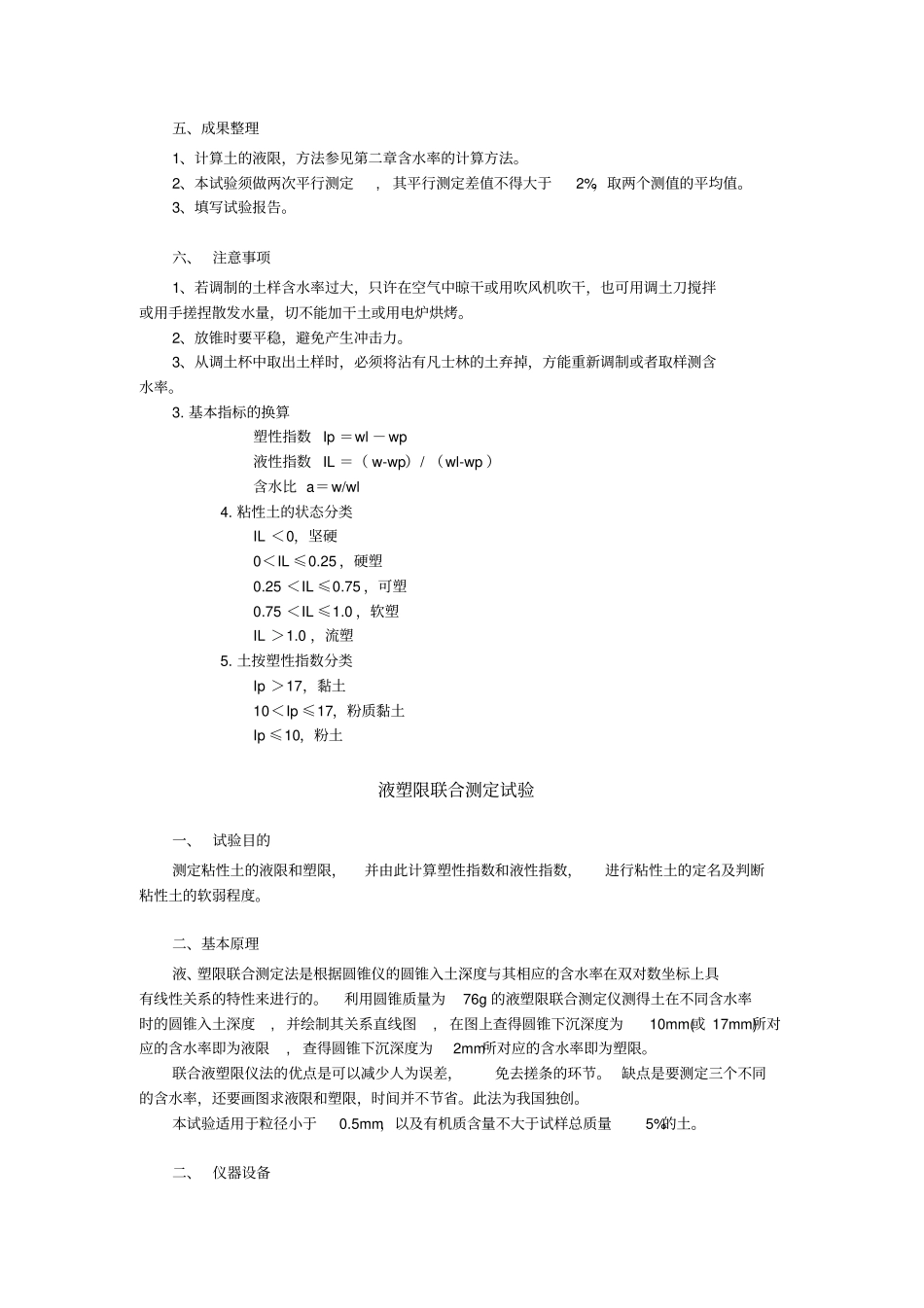

土的界限含水率试验报告第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。前苏联 A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N ，锥角为 30o，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa ，此时土的含水率即为液限。三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪 ( 图 3-1) ；3、天平：感量为0.01g ；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC；7、干燥器。四、 操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛；若天然土样己风干， 则取样 80g 研碎，并过 0.5mm筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯， 使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。(2) 放锥 15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为 10mm(锥上有刻度标志 ), 则认为这时的含水率就为液限。若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约 15～20g) 放入铝盒中测定其含水率，此含水率即为液限。图 3-1 锥式液限仪1- 锥身； 2-手柄； 3- 平衡装置； 4- 试杯； 5- 底座五、成果整理1、计算土的液限，方法参见第二章含水率的计算方法。2、本试验须做两次平行测定, 其平行测定差值不得大于2%，取两个测值的平均值。3、填写试验报告。六、 注意事项1、若调制的土样含水率过大，只许在空气中晾干或用吹风机吹干，也可用调土刀搅拌或用手搓捏散发水量，切不能加干土或用电炉烘烤。2、放锥时...
