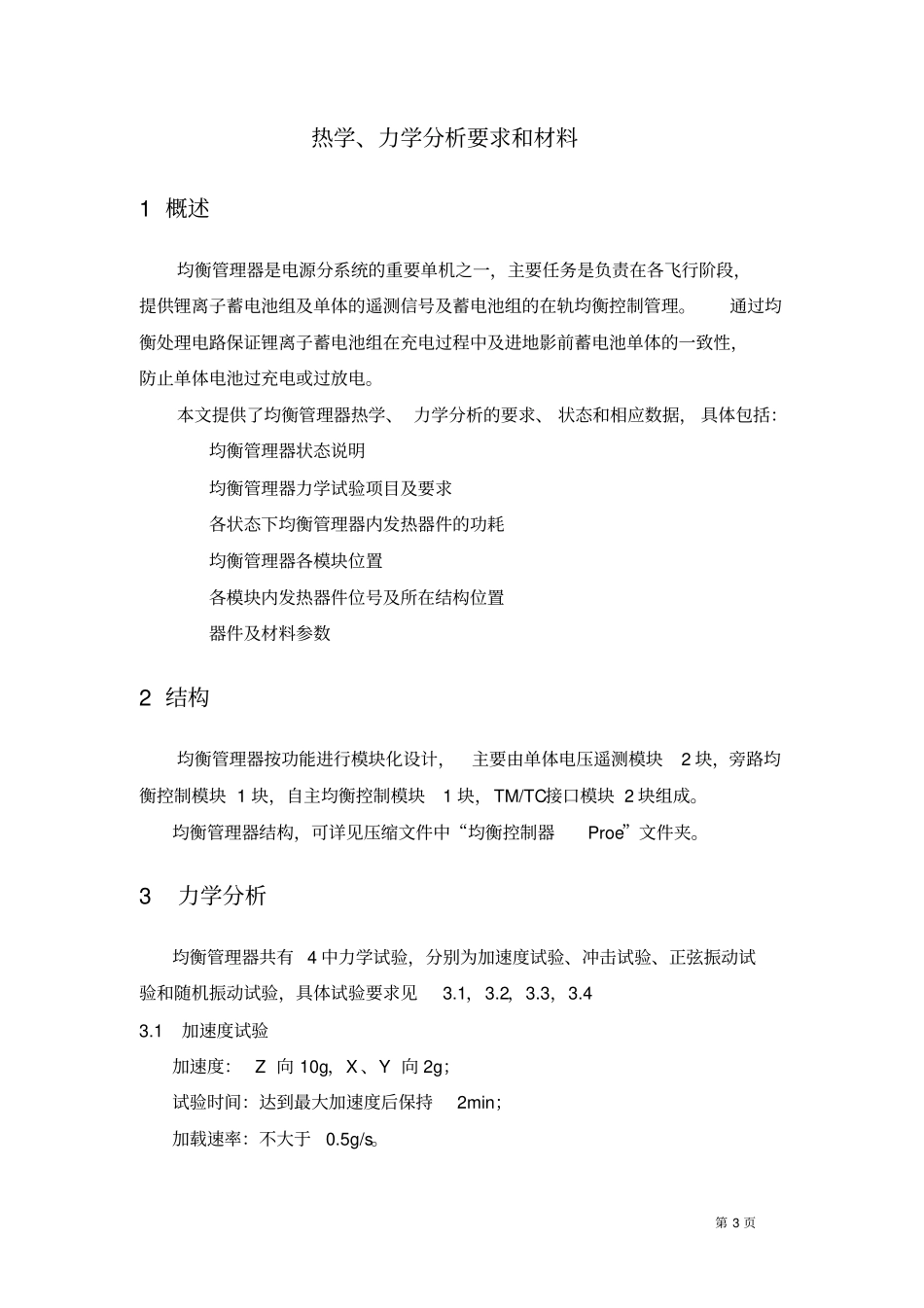

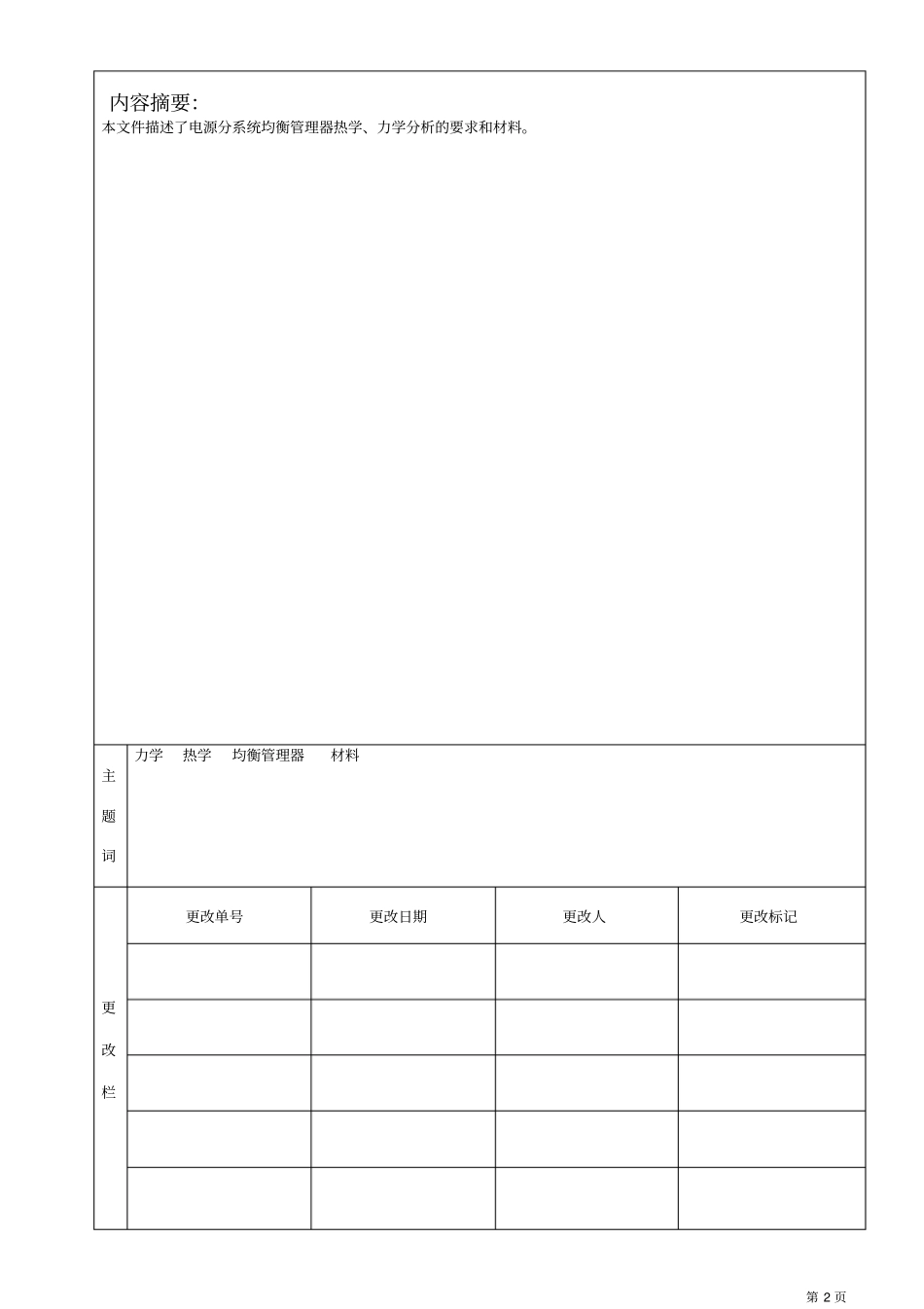

名称第 2 页内容摘要：本文件描述了电源分系统均衡管理器热学、力学分析的要求和材料。主题词力学热学均衡管理器材料更改栏更改单号更改日期更改人更改标记第 3 页热学、力学分析要求和材料1 概述均衡管理器是电源分系统的重要单机之一，主要任务是负责在各飞行阶段，提供锂离子蓄电池组及单体的遥测信号及蓄电池组的在轨均衡控制管理。通过均衡处理电路保证锂离子蓄电池组在充电过程中及进地影前蓄电池单体的一致性，防止单体电池过充电或过放电。本文提供了均衡管理器热学、 力学分析的要求、 状态和相应数据， 具体包括：均衡管理器状态说明均衡管理器力学试验项目及要求各状态下均衡管理器内发热器件的功耗均衡管理器各模块位置各模块内发热器件位号及所在结构位置器件及材料参数2 结构均衡管理器按功能进行模块化设计，主要由单体电压遥测模块2 块，旁路均衡控制模块 1 块，自主均衡控制模块1 块，TM/TC接口模块 2 块组成。均衡管理器结构，可详见压缩文件中“均衡控制器Proe”文件夹。3 力学分析均衡管理器共有 4 中力学试验，分别为加速度试验、冲击试验、正弦振动试验和随机振动试验，具体试验要求见3.1，3.2，3.3，3.4 3.1 加速度试验加速度： Z 向 10g，X 、Y 向 2g；试验时间：达到最大加速度后保持2min；加载速率：不大于0.5g/s。第 4 页3.2 冲击试验均衡管理器冲击试验条件（冲击响应谱）频率范围（ Hz）100～800 800～4000 冲击谱值+8dB/oct 600g 试验持续时间不大于 20ms 冲击方向±X、±Y、±Z 冲击次数每方向一次3.3 正弦振动均衡管理器正弦振动试验条件方向频率范围 (Hz) 5～15 15～100 X、Y、Z 鉴定级9.94mm(O-P) 9g 准鉴定级8.28mm(O-P) 7.5g 验收级6.63mm(O-P) 6g 扫描速率：鉴定级： 2 oct/min ；准鉴定级： 4 oct/min ；验收级（含减半）： 4oct/min3.4 随机振动均衡管理器随机振动试验条件鉴定级频率范围（Hz）加速度功率谱密度总均方根加速度(grms) 试验时间振动方向20～100 ＋3dB/oct 12.82 2 min X、Y、Z 三轴向100～600 0.2g2/Hz 600～2000 －9dB/oct 3.5 模态分析分析出均衡管理器基频（ Hz）。4 热学分析均衡管理器的两个电池单体遥测模块将对蓄电池组串联的单体电压进行变换，得到0～4.5V 的单体电压遥测值，变换后的单体电压模拟信号传于TM/TC模块，转换为数字量， 然后输出给综合电子分系统，由综合电子将单体电压进行比较，当锂离子...
