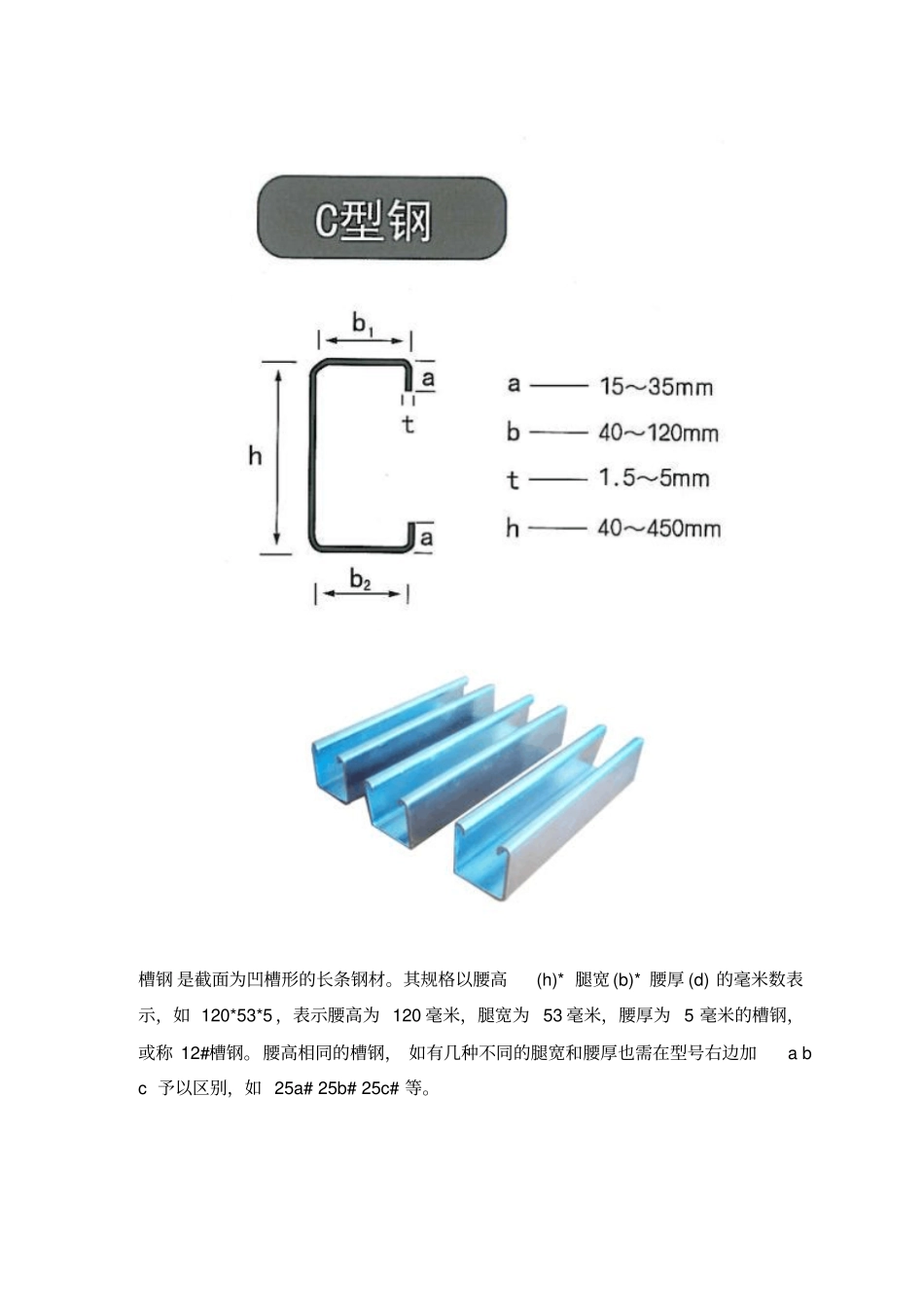

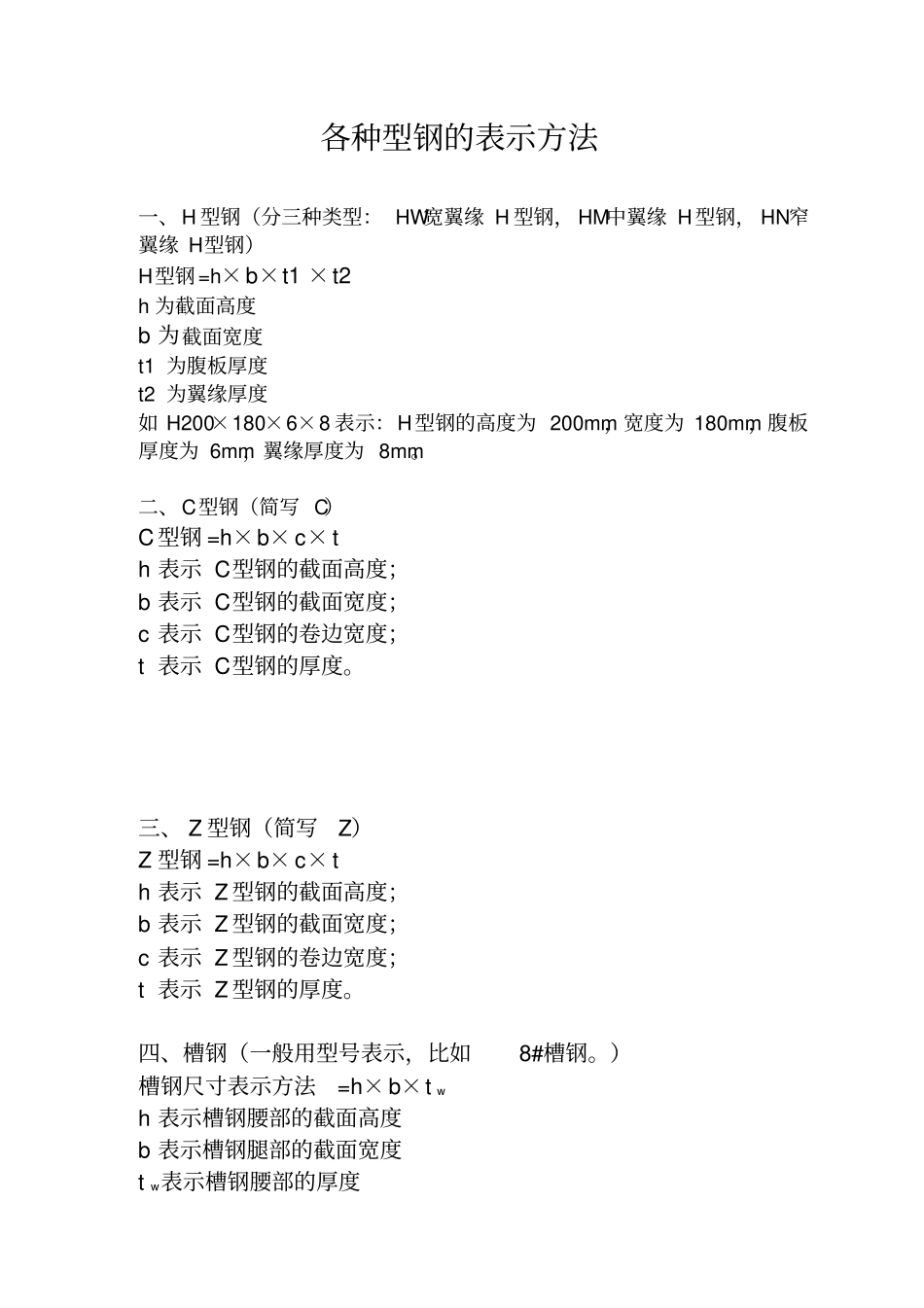

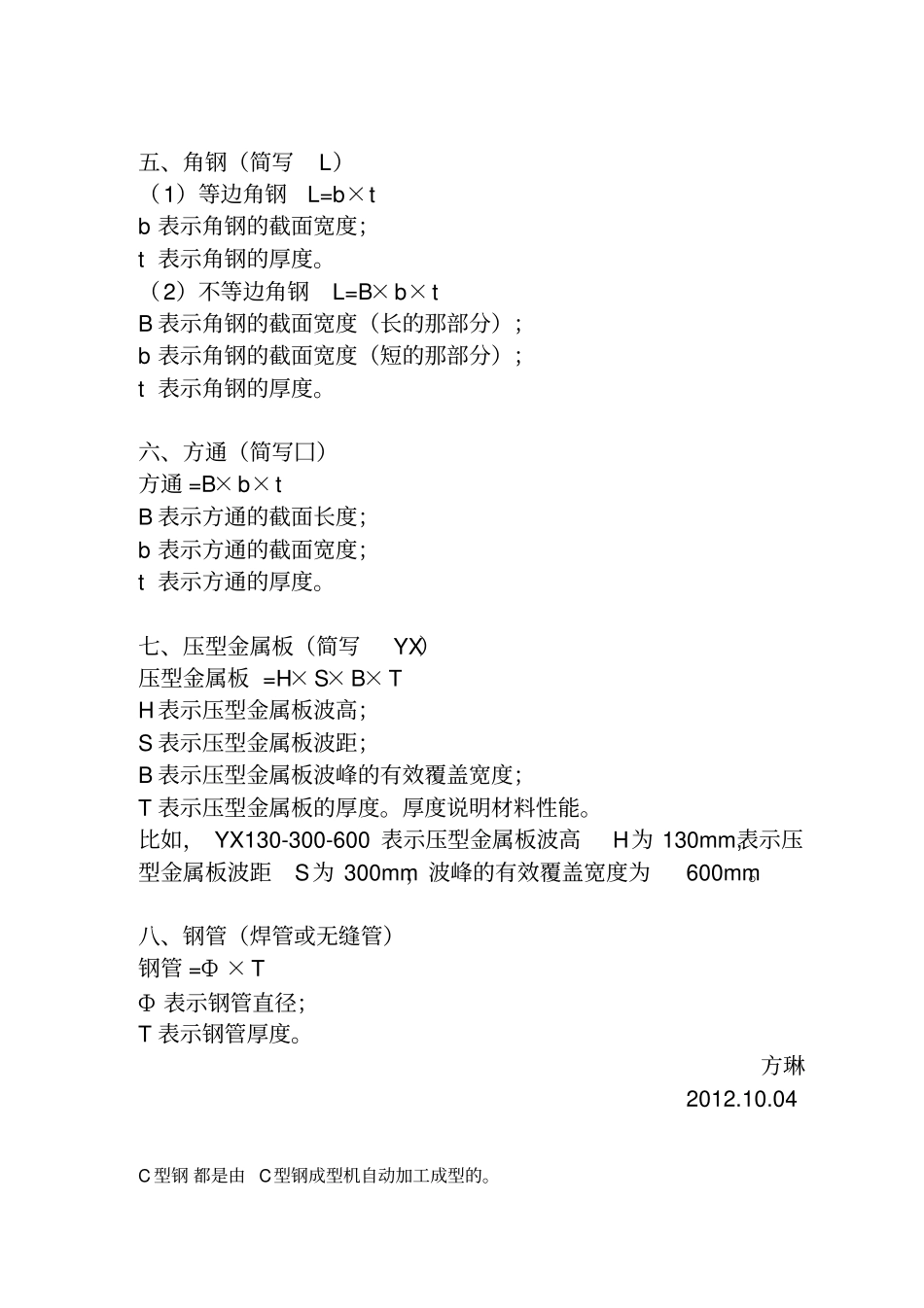

各种型钢的表示方法一、H 型钢（分三种类型： HW宽翼缘 H 型钢， HM中翼缘 H型钢， HN窄翼缘 H型钢）H型钢=h×b×t1 ×t2h 为截面高度b 为截面宽度t1 为腹板厚度t2 为翼缘厚度如 H200×180×6×8 表示：H型钢的高度为 200mm，宽度为 180mm，腹板厚度为 6mm，翼缘厚度为 8mm。二、C型钢（简写 C）C型钢 =h×b× c× t h 表示 C型钢的截面高度；b 表示 C型钢的截面宽度；c 表示 C型钢的卷边宽度；t 表示 C型钢的厚度。三、 Z 型钢（简写Z）Z 型钢 =h×b× c× t h 表示 Z 型钢的截面高度；b 表示 Z 型钢的截面宽度；c 表示 Z 型钢的卷边宽度；t 表示 Z 型钢的厚度。四、槽钢（一般用型号表示，比如8#槽钢。）槽钢尺寸表示方法=h× b×t w h 表示槽钢腰部的截面高度b 表示槽钢腿部的截面宽度t w表示槽钢腰部的厚度五、角钢（简写L）（1）等边角钢L=b×t b 表示角钢的截面宽度；t 表示角钢的厚度。（2）不等边角钢L=B×b×t B 表示角钢的截面宽度（长的那部分）；b 表示角钢的截面宽度（短的那部分）；t 表示角钢的厚度。六、方通（简写囗）方通 =B×b×t B 表示方通的截面长度；b 表示方通的截面宽度；t 表示方通的厚度。七、压型金属板（简写YX）压型金属板 =H× S× B× T H表示压型金属板波高；S 表示压型金属板波距；B 表示压型金属板波峰的有效覆盖宽度；T 表示压型金属板的厚度。厚度说明材料性能。比如， YX130-300-600 表示压型金属板波高H为 130mm,表示压型金属板波距S为 300mm，波峰的有效覆盖宽度为600mm。八、钢管（焊管或无缝管）钢管 =Ф × T Ф 表示钢管直径；T 表示钢管厚度。方琳2012.10.04 C 型钢 都是由 C型钢成型机自动加工成型的。槽钢 是截面为凹槽形的长条钢材。其规格以腰高(h)* 腿宽 (b)* 腰厚 (d) 的毫米数表示，如 120*53*5 ，表示腰高为 120 毫米，腿宽为 53 毫米，腰厚为 5 毫米的槽钢，或称 12#槽钢。腰高相同的槽钢， 如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如 25a# 25b# 25c# 等。工字钢 也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。工字钢分普通工字钢和轻型工字钢，H形钢三种。H- 型钢 是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。H 型钢分为宽翼缘 H 型钢（ HW）中翼缘 H 型钢 (...
