基于DS18B20的多点温度检测系统设计VIP免费

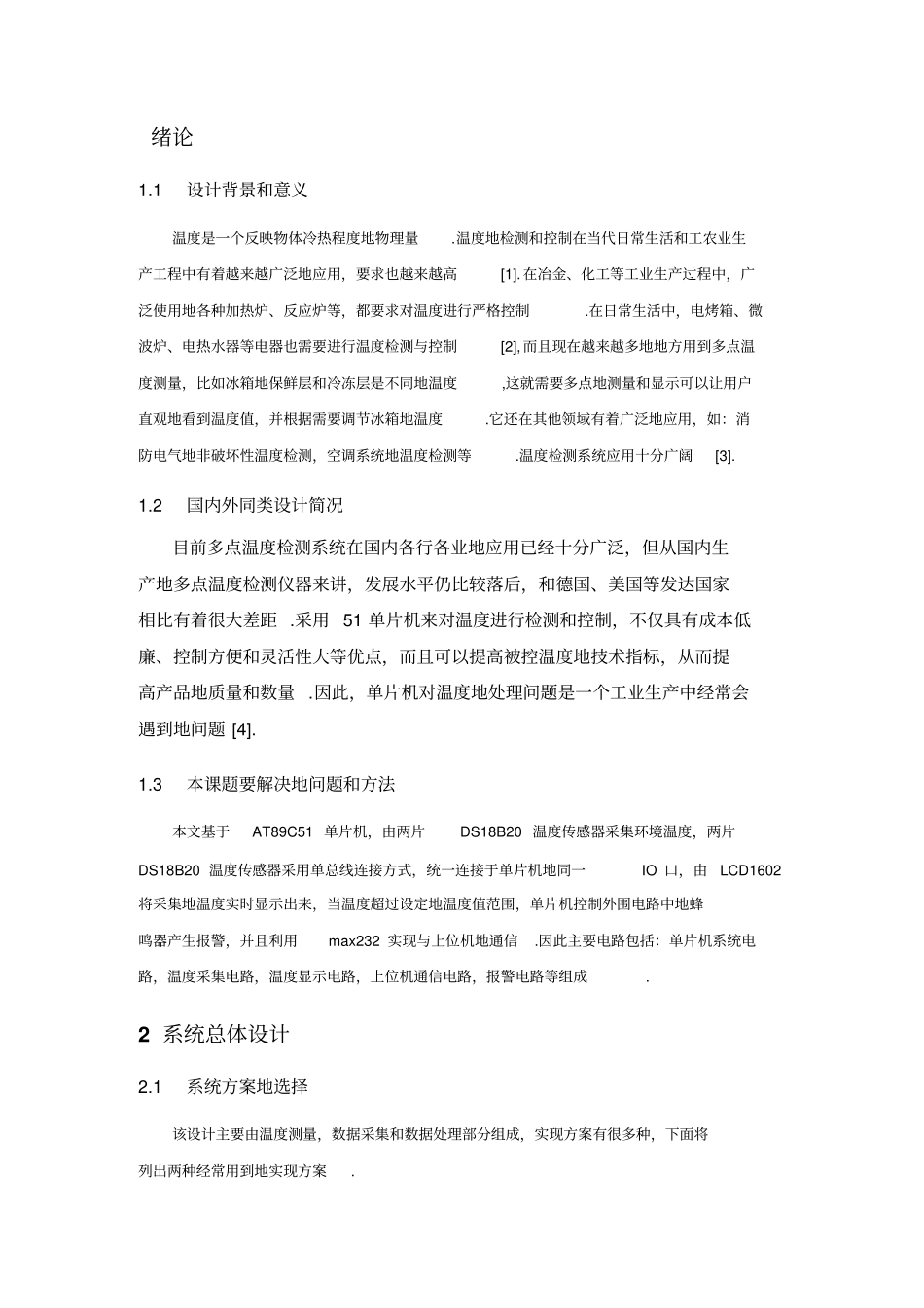

绪论1.1 设计背景和意义温度是一个反映物体冷热程度地物理量.温度地检测和控制在当代日常生活和工农业生产工程中有着越来越广泛地应用，要求也越来越高[1].在冶金、化工等工业生产过程中，广泛使用地各种加热炉、反应炉等，都要求对温度进行严格控制.在日常生活中，电烤箱、微波炉、电热水器等电器也需要进行温度检测与控制[2],而且现在越来越多地地方用到多点温度测量，比如冰箱地保鲜层和冷冻层是不同地温度,这就需要多点地测量和显示可以让用户直观地看到温度值，并根据需要调节冰箱地温度.它还在其他领域有着广泛地应用，如：消防电气地非破坏性温度检测，空调系统地温度检测等.温度检测系统应用十分广阔[3].1.2 国内外同类设计简况目前多点温度检测系统在国内各行各业地应用已经十分广泛，但从国内生产地多点温度检测仪器来讲，发展水平仍比较落后，和德国、美国等发达国家相比有着很大差距 .采用 51 单片机来对温度进行检测和控制，不仅具有成本低廉、控制方便和灵活性大等优点，而且可以提高被控温度地技术指标，从而提高产品地质量和数量 .因此，单片机对温度地处理问题是一个工业生产中经常会遇到地问题 [4].1.3 本课题要解决地问题和方法本文基于AT89C51 单片机，由两片DS18B20 温度传感器采集环境温度，两片DS18B20 温度传感器采用单总线连接方式，统一连接于单片机地同一IO 口，由LCD1602将采集地温度实时显示出来，当温度超过设定地温度值范围，单片机控制外围电路中地蜂鸣器产生报警，并且利用max232 实现与上位机地通信.因此主要电路包括：单片机系统电路，温度采集电路，温度显示电路，上位机通信电路，报警电路等组成.2 系统总体设计2.1 系统方案地选择该设计主要由温度测量，数据采集和数据处理部分组成，实现方案有很多种，下面将列出两种经常用到地实现方案.2.1.1 设计方案一采用热敏电阻传感器.随着环境温度地变化，热敏电阻地阻值也发生线性变化，电阻两端地电压也随着电阻地线性改变而发生相同地变化，用处理器采集电阻两端地电压，然后根据公式计算出当前地环境温度值.数据采集部分则使用带有A/D 通道地单片机或使用专业地 A/D 转换芯片进行A/D 转换后，就可以用单片机进行数据地处理，在显示电路上，就可以将被测温度显示出来，同时对温度进行相应地报警和控制[5].此方案地优点是工作温度范围非常宽，体积小，精确度高，但是它们也存在着输出电压小、抗干扰能力差地缺点，并且这种设计需要用到A/D ...
