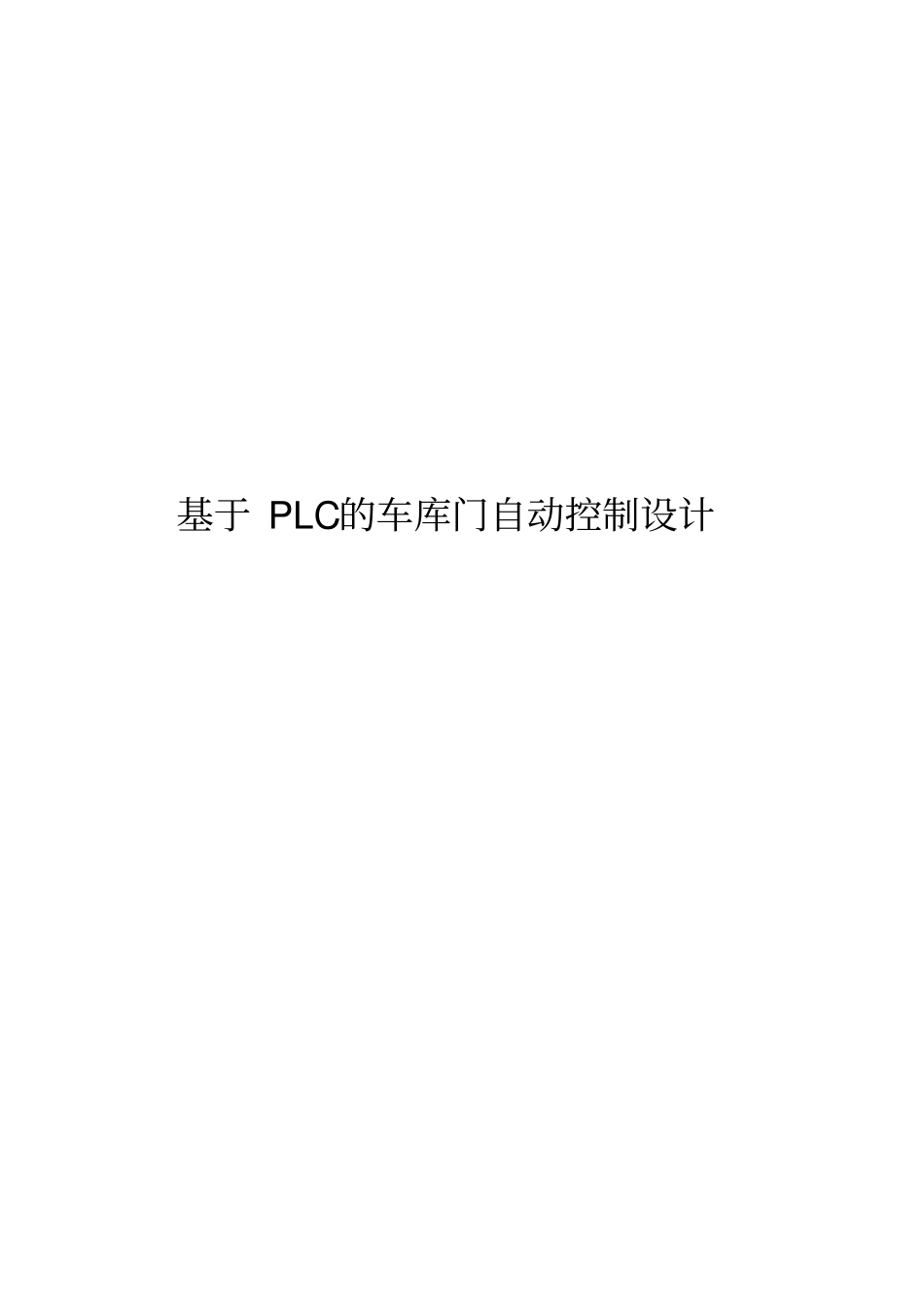

基于PLC的车库门自动控制设计毕业设计论文VIP专享VIP免费

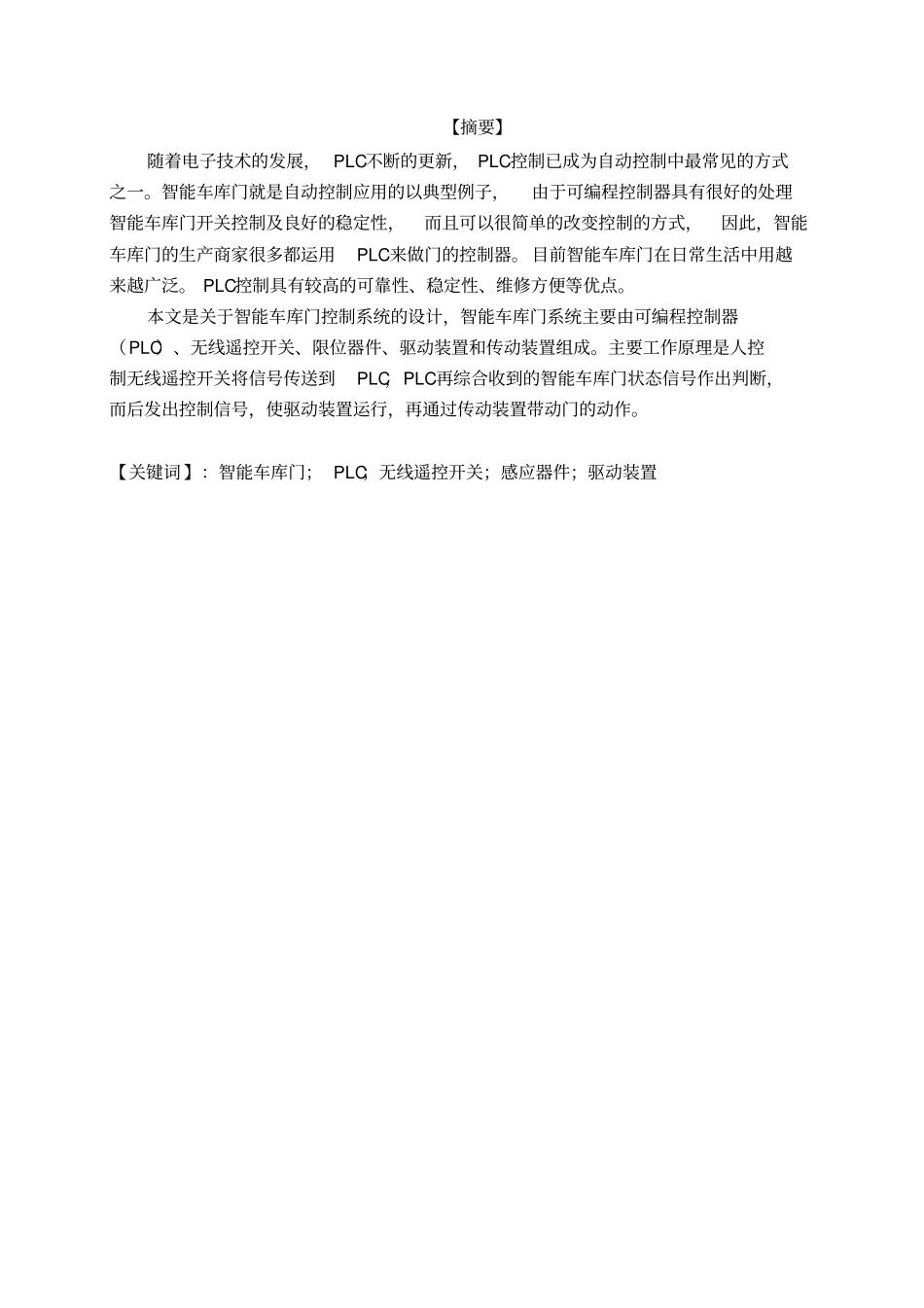

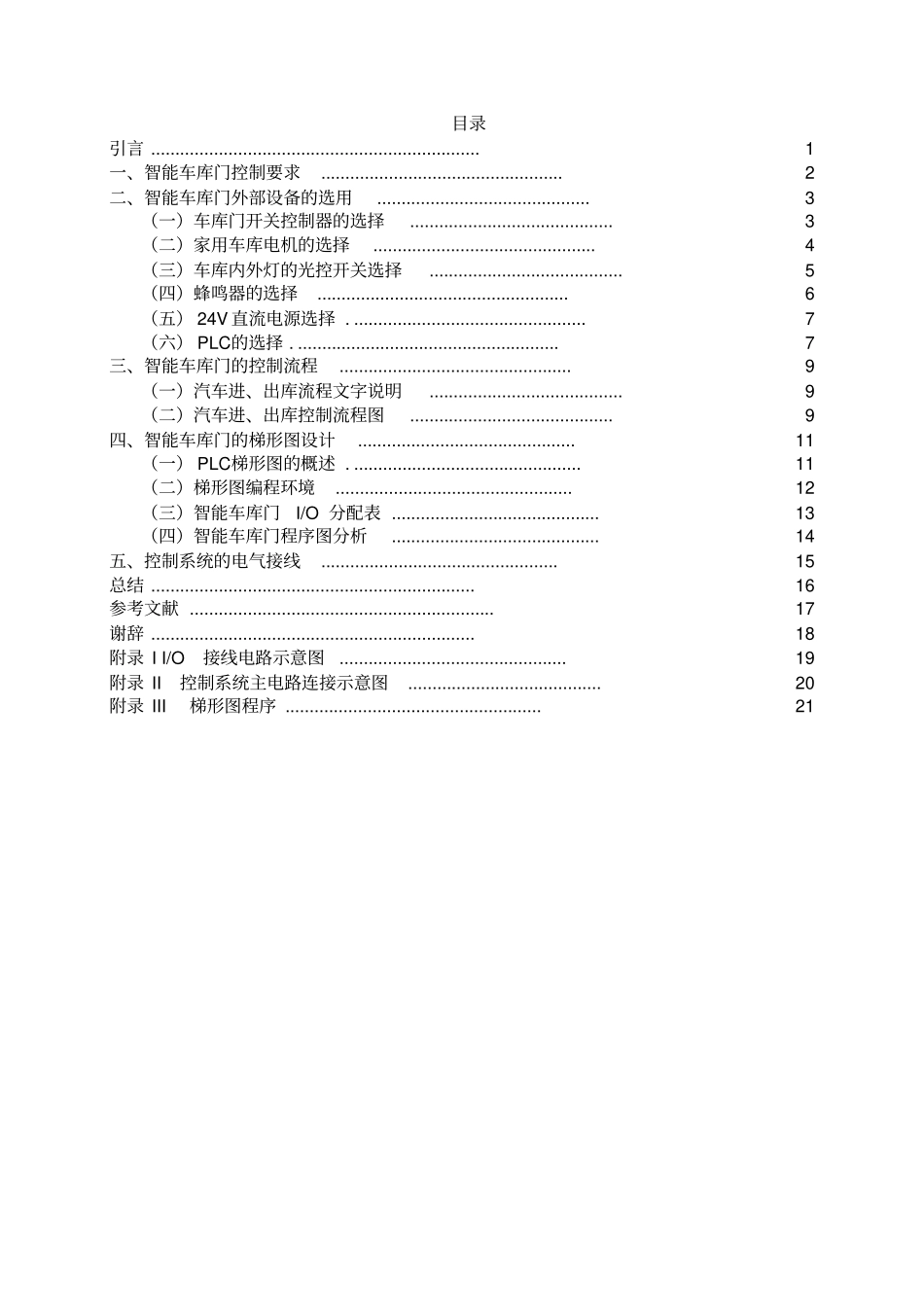

基于 PLC的车库门自动控制设计【摘要】随着电子技术的发展， PLC不断的更新， PLC控制已成为自动控制中最常见的方式之一。智能车库门就是自动控制应用的以典型例子，由于可编程控制器具有很好的处理智能车库门开关控制及良好的稳定性，而且可以很简单的改变控制的方式，因此，智能车库门的生产商家很多都运用PLC来做门的控制器。 目前智能车库门在日常生活中用越来越广泛。 PLC控制具有较高的可靠性、稳定性、维修方便等优点。本文是关于智能车库门控制系统的设计，智能车库门系统主要由可编程控制器（PLC）、无线遥控开关、限位器件、驱动装置和传动装置组成。主要工作原理是人控制无线遥控开关将信号传送到PLC，PLC再综合收到的智能车库门状态信号作出判断，而后发出控制信号，使驱动装置运行，再通过传动装置带动门的动作。【关键词 】：智能车库门； PLC；无线遥控开关；感应器件；驱动装置目录引言 .................................................................... 1 一、智能车库门控制要求 .................................................. 2 二、智能车库门外部设备的选用 ............................................ 3 （一）车库门开关控制器的选择.......................................... 3 （二）家用车库电机的选择.............................................. 4 （三）车库内外灯的光控开关选择........................................ 5 （四）蜂鸣器的选择.................................................... 6 （五） 24V 直流电源选择 . ................................................ 7 （六） PLC的选择 . ...................................................... 7 三、智能车库门的控制流程 ................................................ 9 （一）汽车进、出库流程文字说明........................................ 9 （二）汽车进、出库控制流程图.......................................... 9 四、智能车库门的梯形图设计 ............................................. 11 （一） PLC梯形图的概述 . ............................................... 11 （二）梯形图编程环境................................................. 12 （三）智能车库门I/O 分配表 ........................................... 13 （四...
