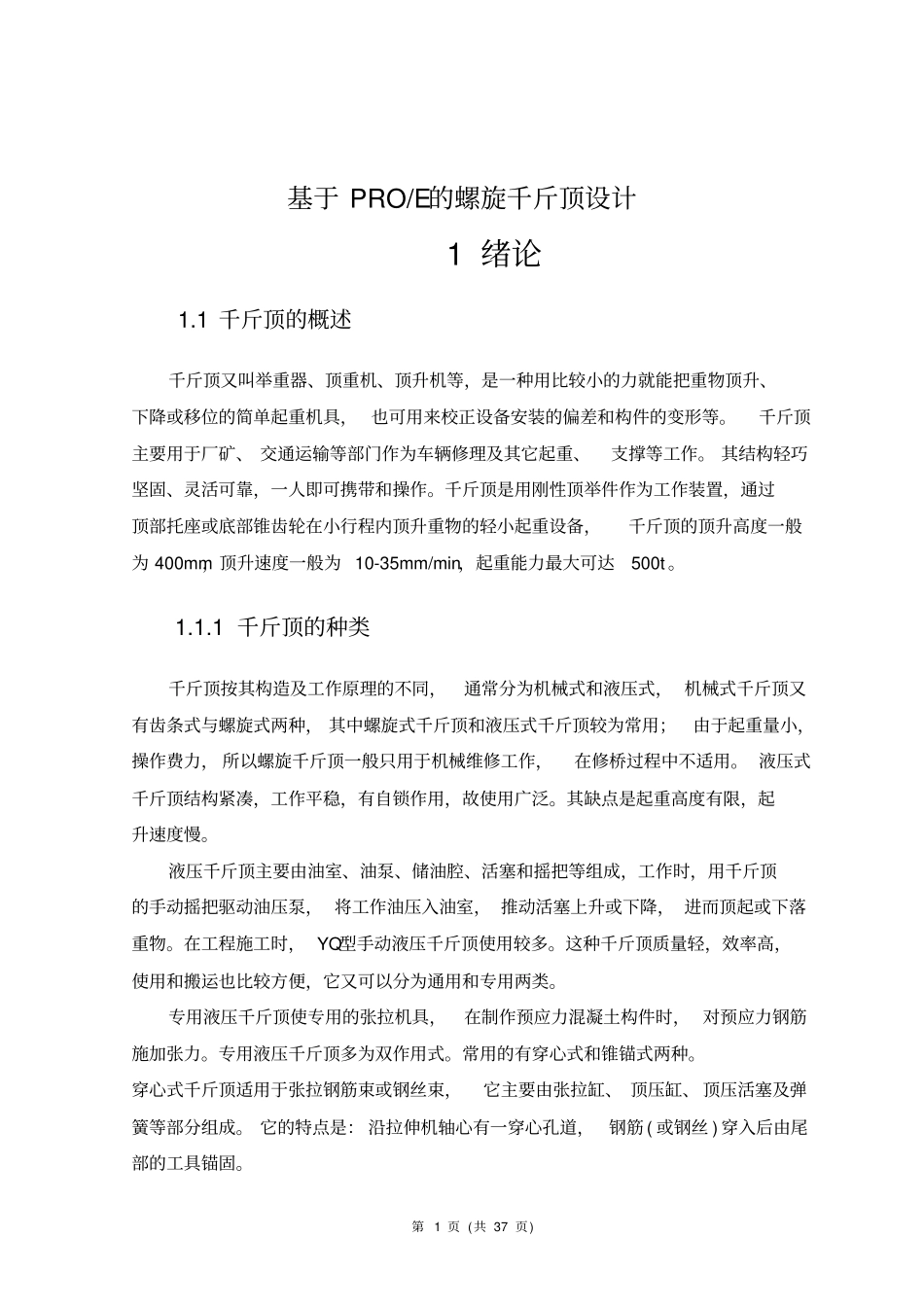

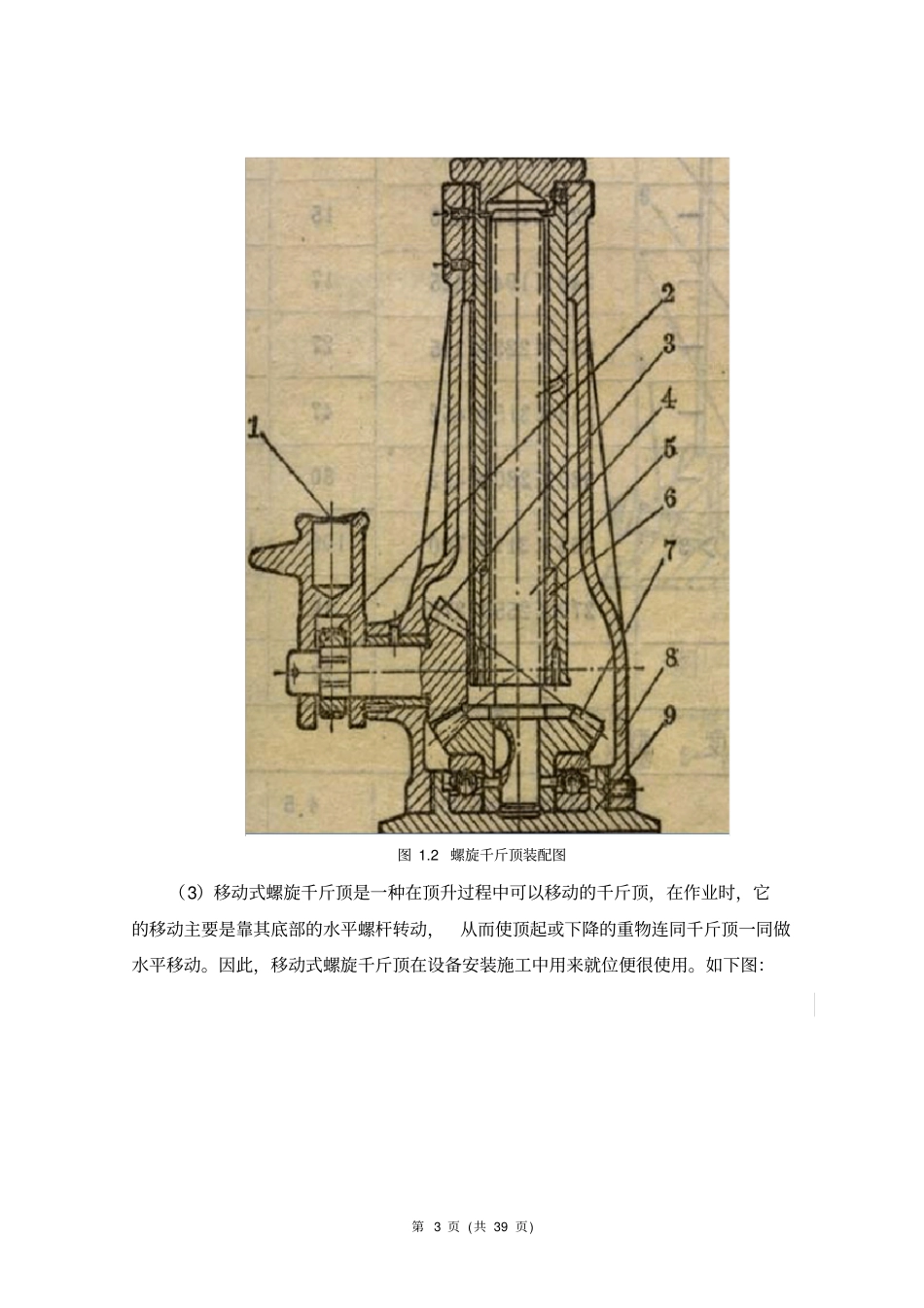

第 1 页 (共 37 页 ) 基于 PRO/E的螺旋千斤顶设计1 绪论1.1 千斤顶的概述千斤顶又叫举重器、顶重机、顶升机等，是一种用比较小的力就能把重物顶升、下降或移位的简单起重机具， 也可用来校正设备安装的偏差和构件的变形等。千斤顶主要用于厂矿、 交通运输等部门作为车辆修理及其它起重、支撑等工作。 其结构轻巧坚固、灵活可靠，一人即可携带和操作。千斤顶是用刚性顶举件作为工作装置，通过顶部托座或底部锥齿轮在小行程内顶升重物的轻小起重设备，千斤顶的顶升高度一般为 400mm，顶升速度一般为 10-35mm/min，起重能力最大可达500t 。1.1.1 千斤顶的种类千斤顶按其构造及工作原理的不同，通常分为机械式和液压式， 机械式千斤顶又有齿条式与螺旋式两种， 其中螺旋式千斤顶和液压式千斤顶较为常用；由于起重量小，操作费力， 所以螺旋千斤顶一般只用于机械维修工作，在修桥过程中不适用。 液压式千斤顶结构紧凑，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。液压千斤顶主要由油室、油泵、储油腔、活塞和摇把等组成，工作时，用千斤顶的手动摇把驱动油压泵， 将工作油压入油室， 推动活塞上升或下降， 进而顶起或下落重物。在工程施工时， YQ型手动液压千斤顶使用较多。这种千斤顶质量轻，效率高，使用和搬运也比较方便，它又可以分为通用和专用两类。专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时， 对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸、 顶压缸、 顶压活塞及弹簧等部分组成。 它的特点是： 沿拉伸机轴心有一穿心孔道，钢筋 ( 或钢丝 ) 穿入后由尾部的工具锚固。第 2 页 (共 39 页 ) 螺旋式千斤顶又分为：固定式螺旋式千斤顶、LQ 型固定式螺旋千斤顶和移动式螺旋千斤顶三大类。（1）固定螺旋式千斤顶有普通式和棘轮式两种，在作业时，未卸载之前不能作平面移动； （2）LQ 型固定螺旋式千斤顶结构紧凑、轻巧，使用方便。它有棘轮组、 大小锥齿轮、 升降套筒、锯齿形螺杆、 主架等组成； 当往复搬动手柄时，撑牙推动棘轮组间歇回转， 小锥齿轮带动大锥齿轮， 使锯齿形螺杆旋转， 从而使升降套筒上升或下降。由于推力轴承转动灵活，摩擦力小，因而操作灵敏，工作效高。图 1.1 螺旋千斤顶主要零件的装配示意图第 3 页 (共 39 页 ) 图 1.2 ...
