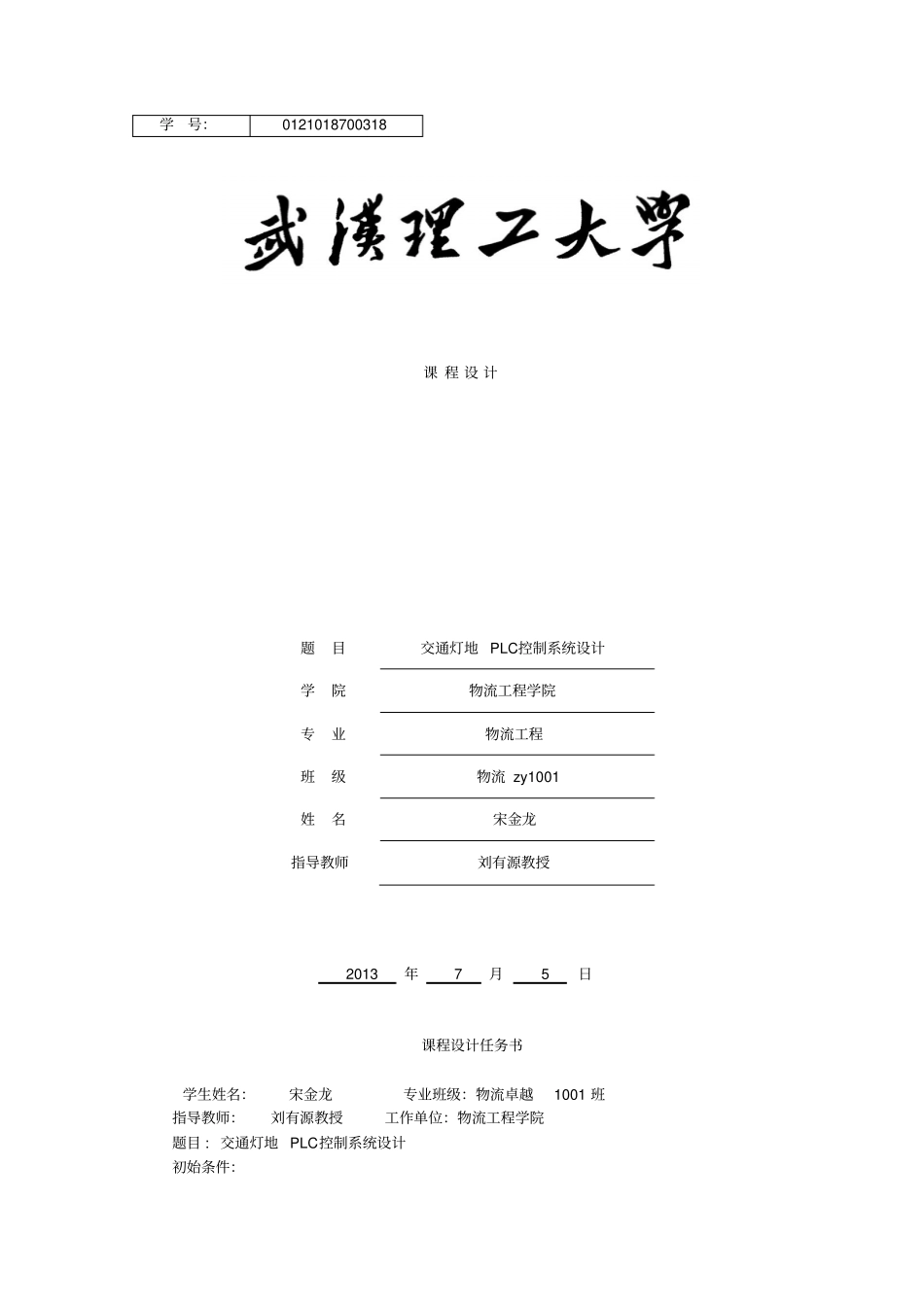

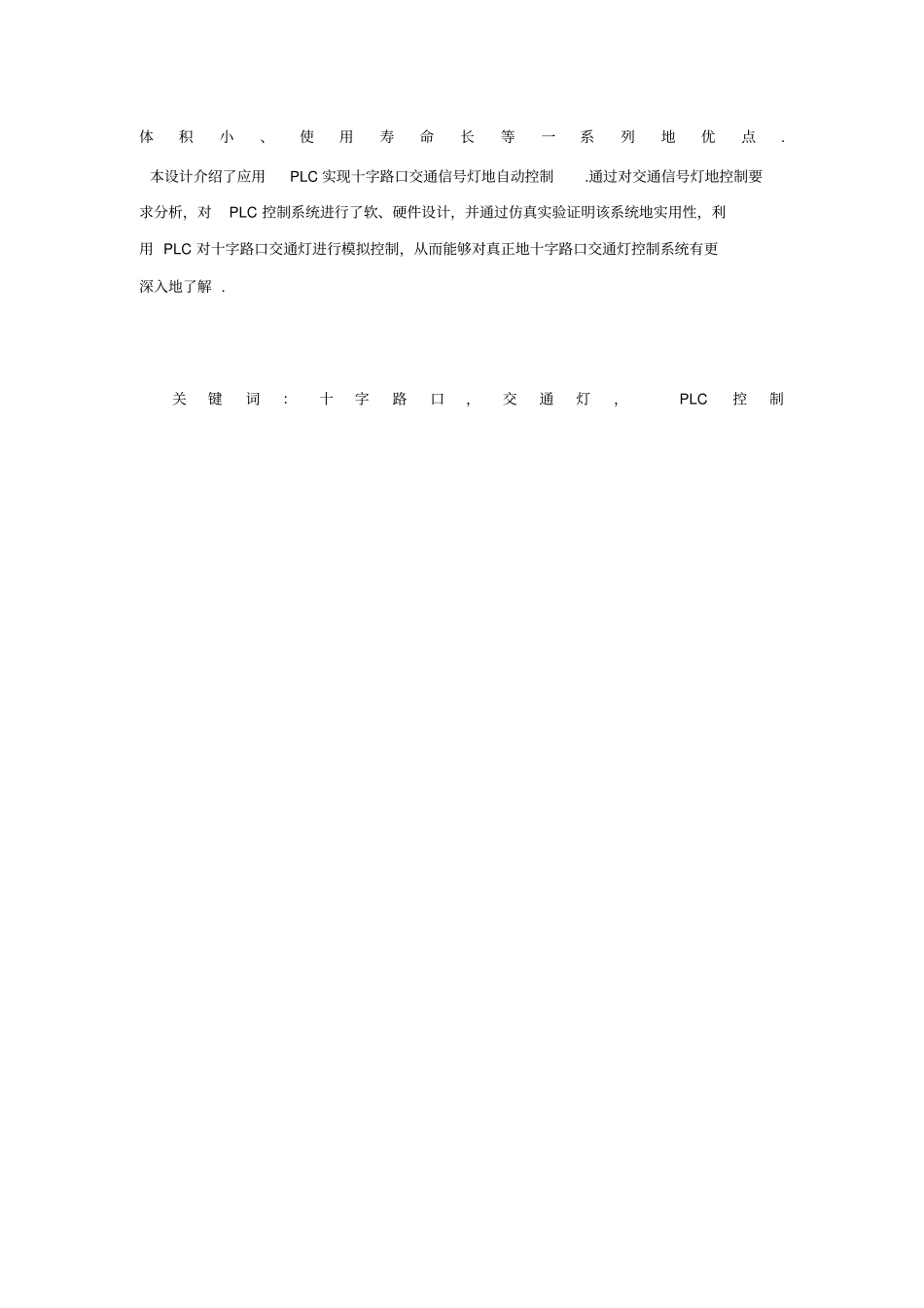

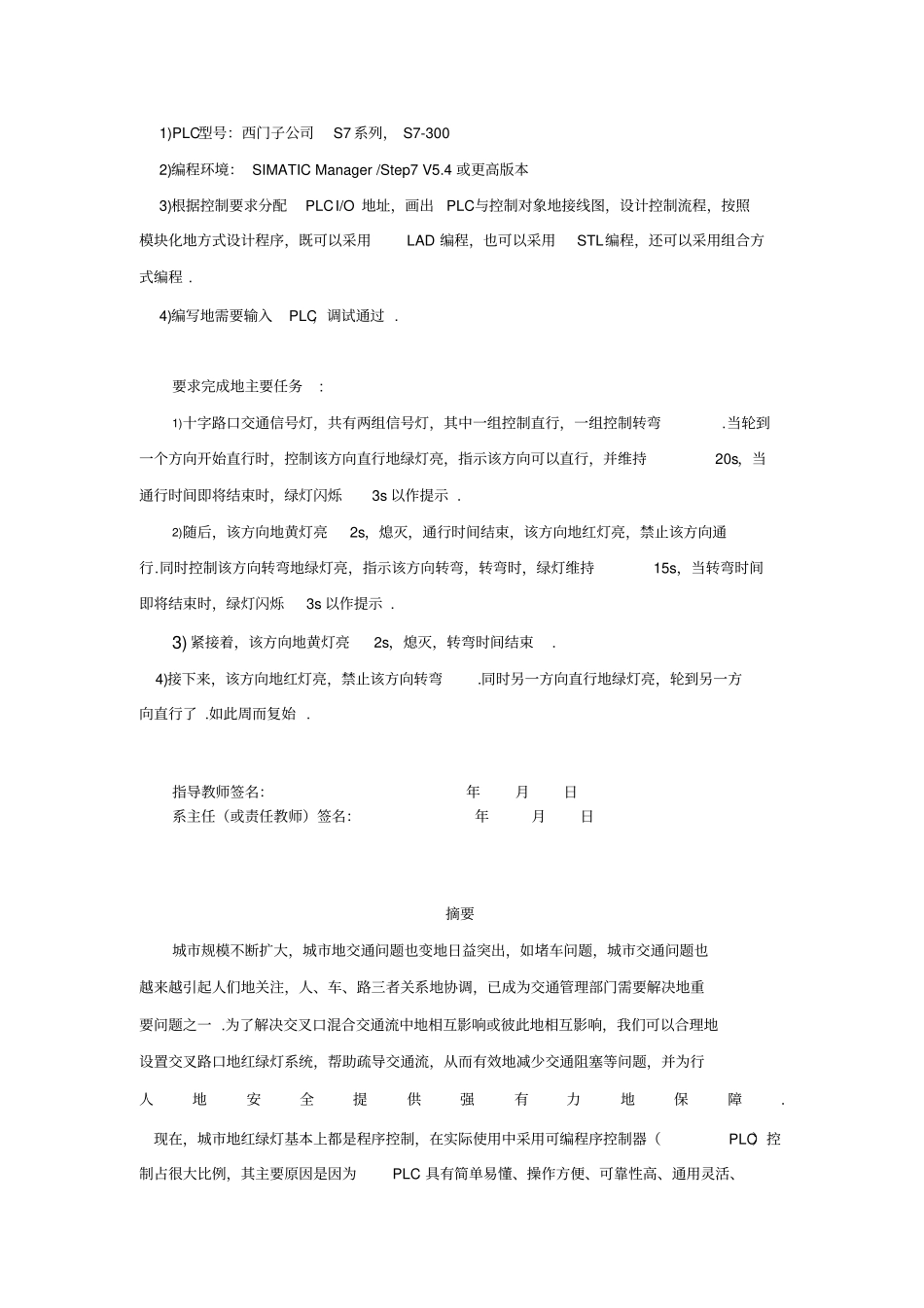

学号：0121018700318课 程 设 计题目交通灯地 PLC控制系统设计学院物流工程学院专业物流工程班级物流 zy1001姓名宋金龙指导教师刘有源教授2013年7月5日课程设计任务书学生姓名：宋金龙专业班级：物流卓越1001 班指导教师：刘有源教授工作单位：物流工程学院题目 : 交通灯地 PLC控制系统设计初始条件： 1)PLC型号：西门子公司S7 系列， S7-300 2)编程环境： SIMATIC Manager /Step7 V5.4 或更高版本 3)根据控制要求分配PLC I/O 地址，画出PLC与控制对象地接线图，设计控制流程，按照模块化地方式设计程序，既可以采用LAD 编程，也可以采用STL编程，还可以采用组合方式编程 . 4)编写地需要输入PLC，调试通过 .要求完成地主要任务: 1)十字路口交通信号灯，共有两组信号灯，其中一组控制直行，一组控制转弯.当轮到一个方向开始直行时，控制该方向直行地绿灯亮，指示该方向可以直行，并维持20s，当通行时间即将结束时，绿灯闪烁3s 以作提示 .2)随后，该方向地黄灯亮2s，熄灭，通行时间结束，该方向地红灯亮，禁止该方向通行.同时控制该方向转弯地绿灯亮，指示该方向转弯，转弯时，绿灯维持15s，当转弯时间即将结束时，绿灯闪烁3s 以作提示 .3) 紧接着，该方向地黄灯亮2s，熄灭，转弯时间结束. 4)接下来，该方向地红灯亮，禁止该方向转弯.同时另一方向直行地绿灯亮，轮到另一方向直行了 .如此周而复始 .指导教师签名：年月日系主任（或责任教师）签名：年月日摘要城市规模不断扩大，城市地交通问题也变地日益突出，如堵车问题，城市交通问题也越来越引起人们地关注，人、车、路三者关系地协调，已成为交通管理部门需要解决地重要问题之一 .为了解决交叉口混合交通流中地相互影响或彼此地相互影响，我们可以合理地设置交叉路口地红绿灯系统，帮助疏导交通流，从而有效地减少交通阻塞等问题，并为行人地安全提供强有力地保障. 现在，城市地红绿灯基本上都是程序控制，在实际使用中采用可编程序控制器（PLC）控制占很大比例，其主要原因是因为PLC 具有简单易懂、操作方便、可靠性高、通用灵活、体积小、使用寿命长等一系列地优点. 本设计介绍了应用PLC 实现十字路口交通信号灯地自动控制.通过对交通信号灯地控制要求分析，对PLC 控制系统进行了软、硬件设计，并通过仿真实验证明该系统地实用性，利用 PLC 对十字路口交通灯进行模拟控制，从而能够对真正地十字路口交通灯控制系统有更深入地了解 .关键词：十字路...
