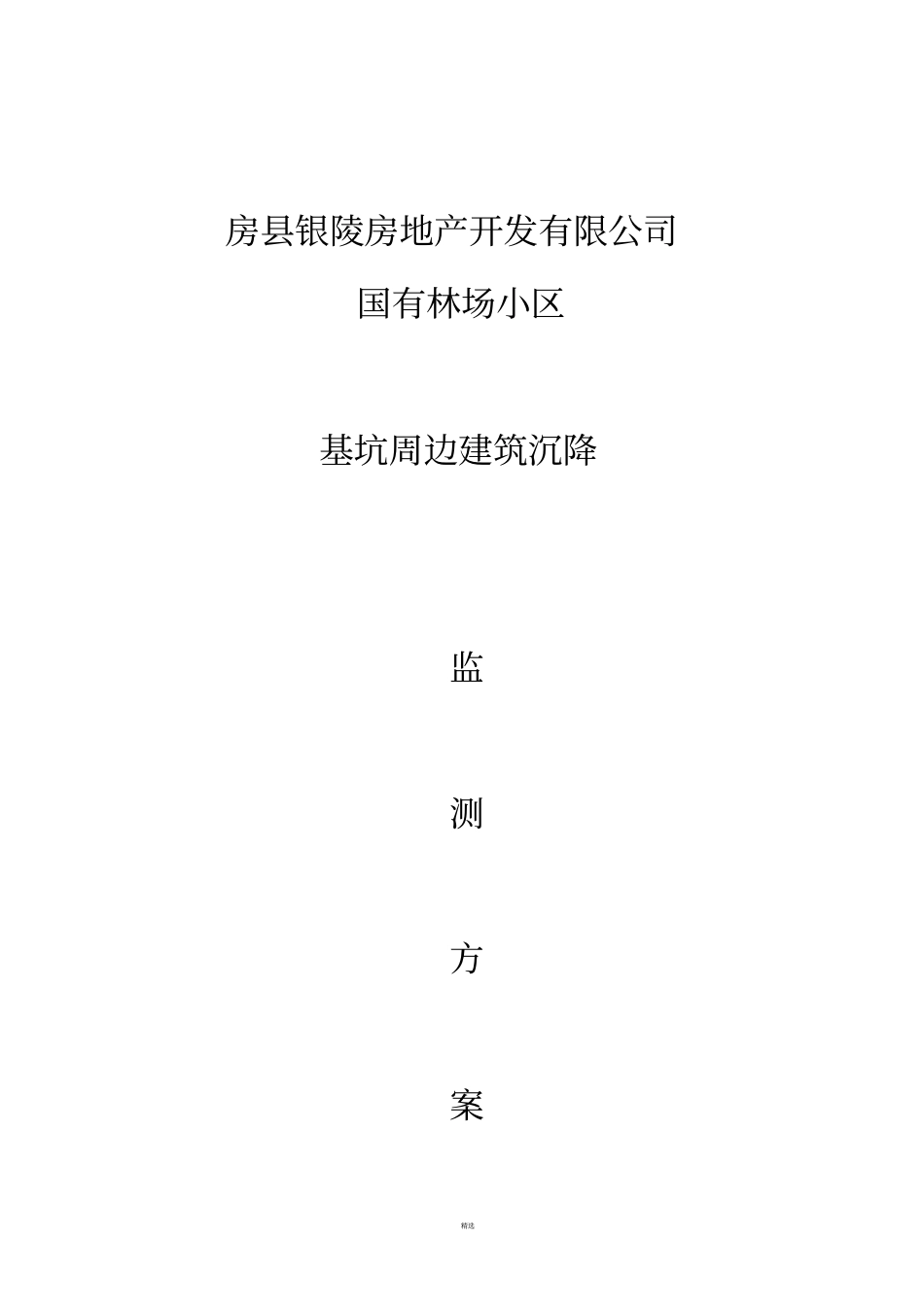

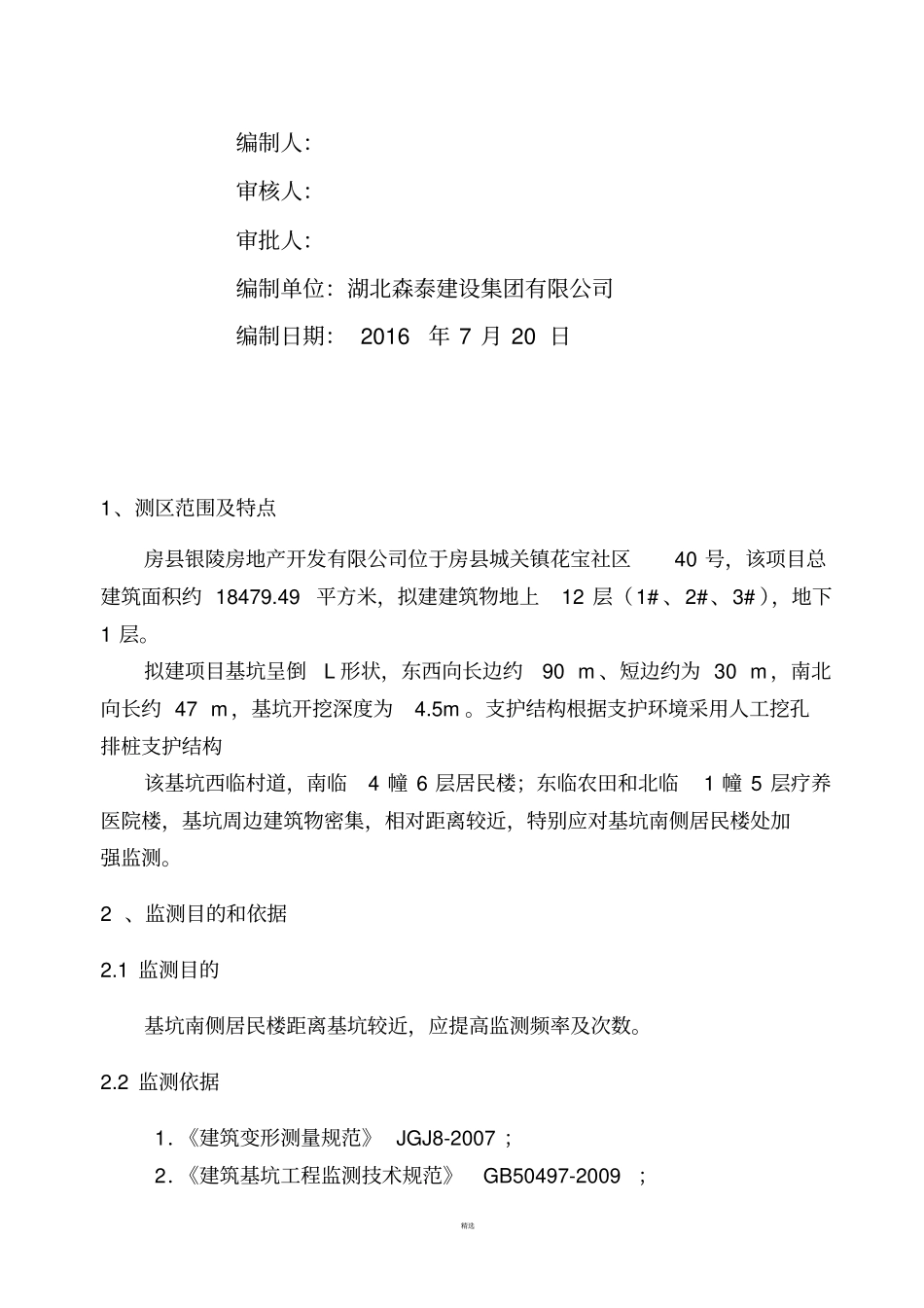

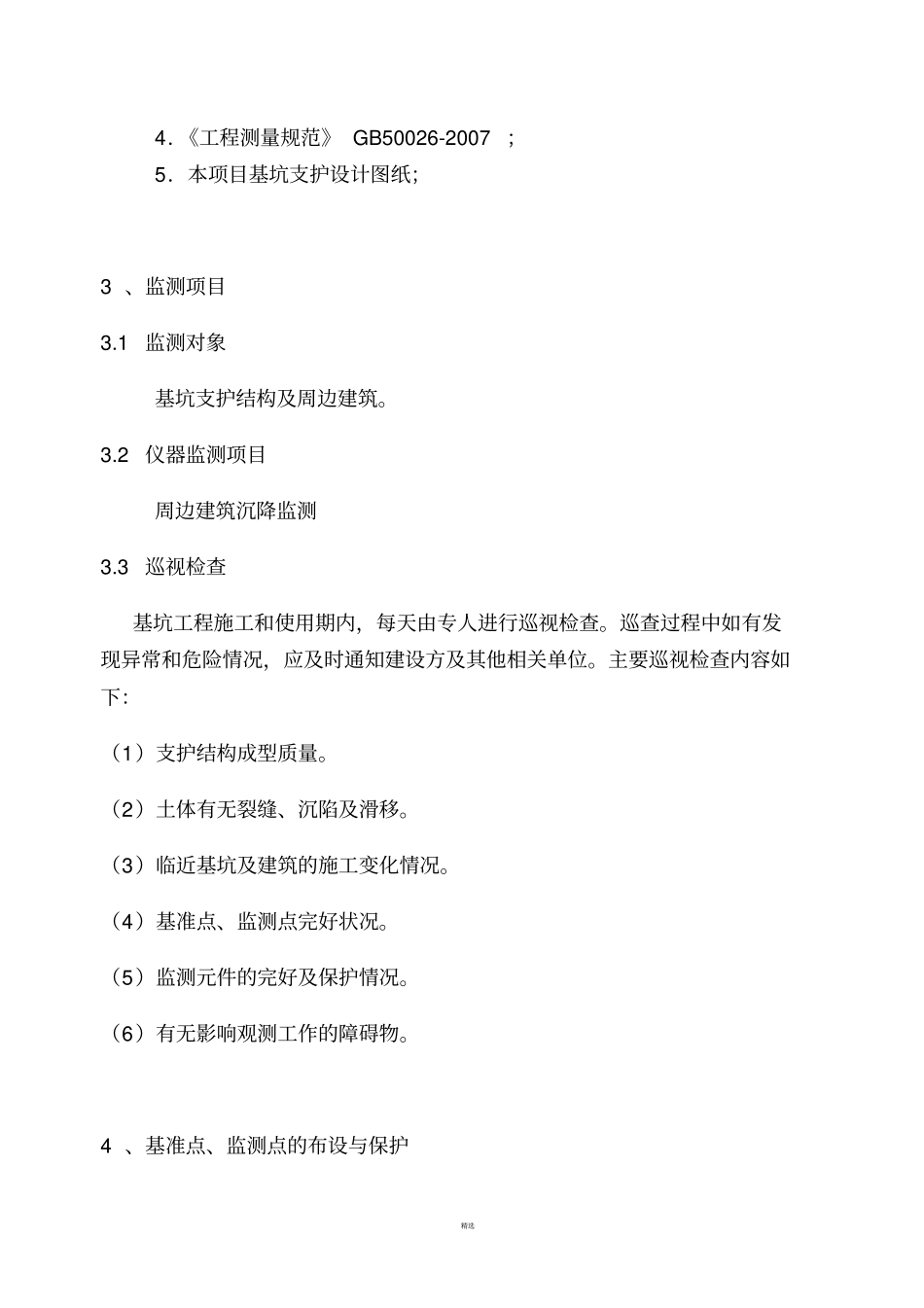

精选房县银陵房地产开发有限公司国有林场小区基坑周边建筑沉降监测方案精选编制人：审核人：审批人：编制单位：湖北森泰建设集团有限公司编制日期： 2016年 7 月 20 日1、测区范围及特点房县银陵房地产开发有限公司位于房县城关镇花宝社区40 号，该项目总建筑面积约 18479.49 平方米，拟建建筑物地上12 层（1# 、2#、3# ），地下1 层。拟建项目基坑呈倒L 形状，东西向长边约90 m 、短边约为 30 m ，南北向长约 47 m ，基坑开挖深度为4.5m 。支护结构根据支护环境采用人工挖孔排桩支护结构该基坑西临村道，南临4 幢 6 层居民楼；东临农田和北临1 幢 5 层疗养医院楼，基坑周边建筑物密集，相对距离较近，特别应对基坑南侧居民楼处加强监测。2 、监测目的和依据2.1 监测目的基坑南侧居民楼距离基坑较近，应提高监测频率及次数。2.2 监测依据1．《建筑变形测量规范》 JGJ8-2007 ；2．《建筑基坑工程监测技术规范》GB50497-2009；精选4．《工程测量规范》 GB50026-2007 ；5．本项目基坑支护设计图纸；3 、监测项目3.1 监测对象基坑支护结构及周边建筑。3.2 仪器监测项目周边建筑沉降监测3.3 巡视检查基坑工程施工和使用期内，每天由专人进行巡视检查。巡查过程中如有发现异常和危险情况，应及时通知建设方及其他相关单位。主要巡视检查内容如下：（1）支护结构成型质量。（2）土体有无裂缝、沉陷及滑移。（3）临近基坑及建筑的施工变化情况。（4）基准点、监测点完好状况。（5）监测元件的完好及保护情况。（6）有无影响观测工作的障碍物。4 、基准点、监测点的布设与保护精选4.1 基准点的布设与保护（1）基准点的布设在施工区域附近埋设三个在同一条直线上的基准点（J1、J2、J3）（2）基准点的埋设型式基准点选用不锈钢金属标志，混凝土标石埋设型式见图（3）基准点的保护基准点埋设低于原有地面，然后在上面加盖保护井盖，防止基准点标石被碰动，并在井盖上标识警示语。4.2 工作基点的布设与保护（1）工作基准点的布设工作基点布设在相邻两侧监测点连线的交点处，总共布设3 个工作基点，工作基点点号分别为G1、G2、G3。精选（2）工作基点的埋设型式工作基点选用不锈钢金属标志，在支护结构顶部冠梁上的工作基点直接埋设不锈钢金属标志，在地面上的工作基点埋设标石。工作基点的埋设型式见下图（3）工作基点的保护工作基点外圈设置表面为红白漆相间的钢管护栏进行保护，另外工作基点均进行挂牌标识、挂牌警...
