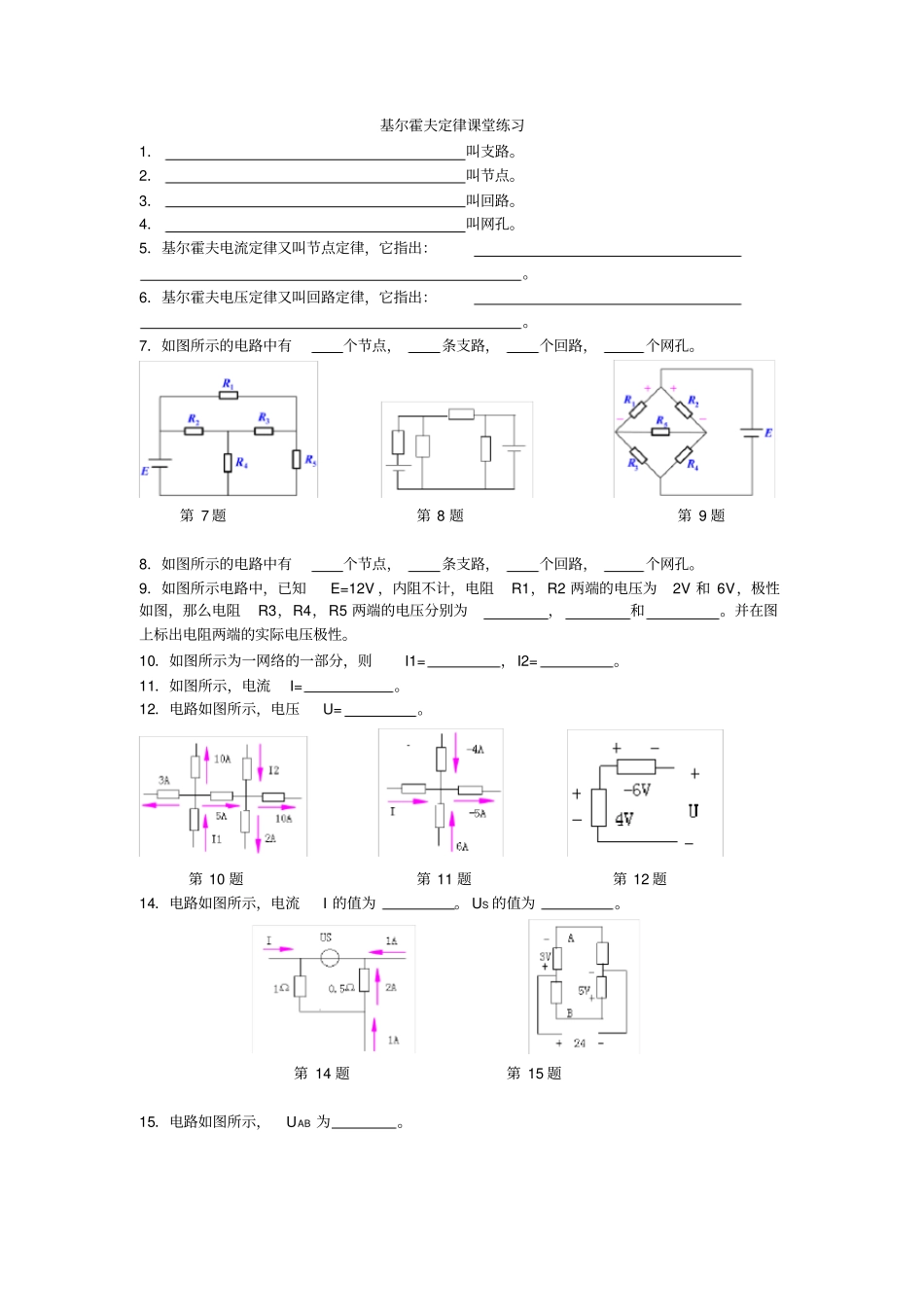

基尔霍夫定律课堂练习1．叫支路。2．叫节点。3．叫回路。4．叫网孔。5．基尔霍夫电流定律又叫节点定律，它指出：。6．基尔霍夫电压定律又叫回路定律，它指出：。7．如图所示的电路中有个节点，条支路，个回路，个网孔。第 7 题第 8 题第 9 题8．如图所示的电路中有个节点，条支路，个回路，个网孔。9．如图所示电路中，已知E=12V ，内阻不计，电阻R1，R2 两端的电压为2V 和 6V，极性如图，那么电阻R3，R4，R5 两端的电压分别为，和。并在图上标出电阻两端的实际电压极性。10．如图所示为一网络的一部分，则I1= ，I2= 。11．如图所示，电流I= 。12．电路如图所示，电压U= 。第 10 题第 11 题第 12 题14．电路如图所示，电流I 的值为。 US 的值为。第 14 题第 15 题15．电路如图所示，UAB 为。16．电路如图所示，电流表读数为0.2A,E1=12V ,内阻不计， R1=R3=10 Ω ， R2=R4=5 Ω ，用基尔霍夫电压定律求E2 的大小（内阻不计） 。18．下图电路中，I 等于多少？19．如图电路中，已知I1=0.8mA,I2=1.2mA,R=50KΩ , 则电压 U是多少？20．如图所示的电桥电路中已知电阻R1，R2 和 R3 中的电流分别为25mA,15mA 和 10mA,方向如图中所示， 那么电阻 R4，R5 和 R6 中的电流分别为多少？并且在图上标出电流方向。21．如图是某电路中的一部分，其中安培表读数为10A ，求电压 U。
