塑料水杯的设计VIP免费

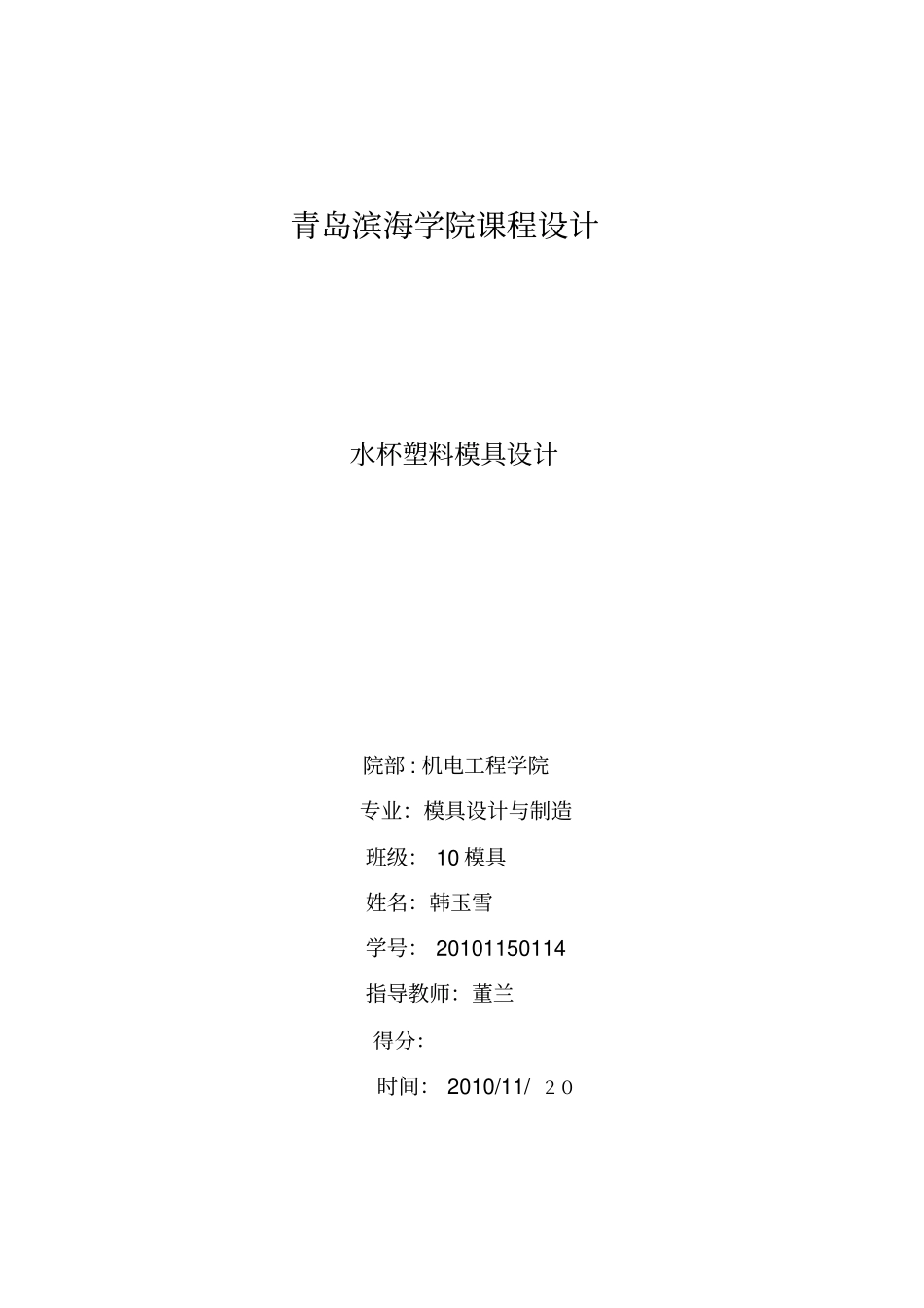

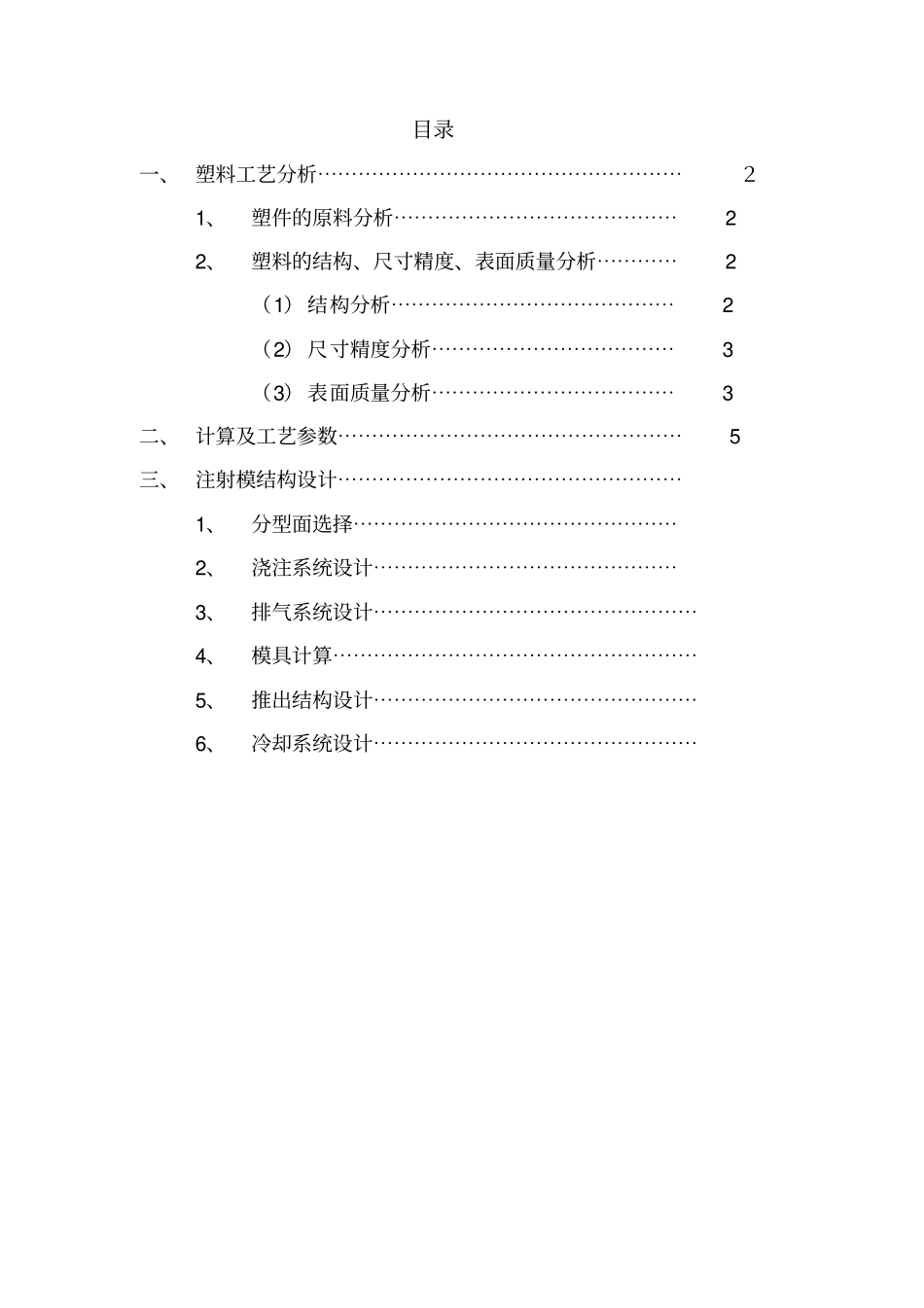

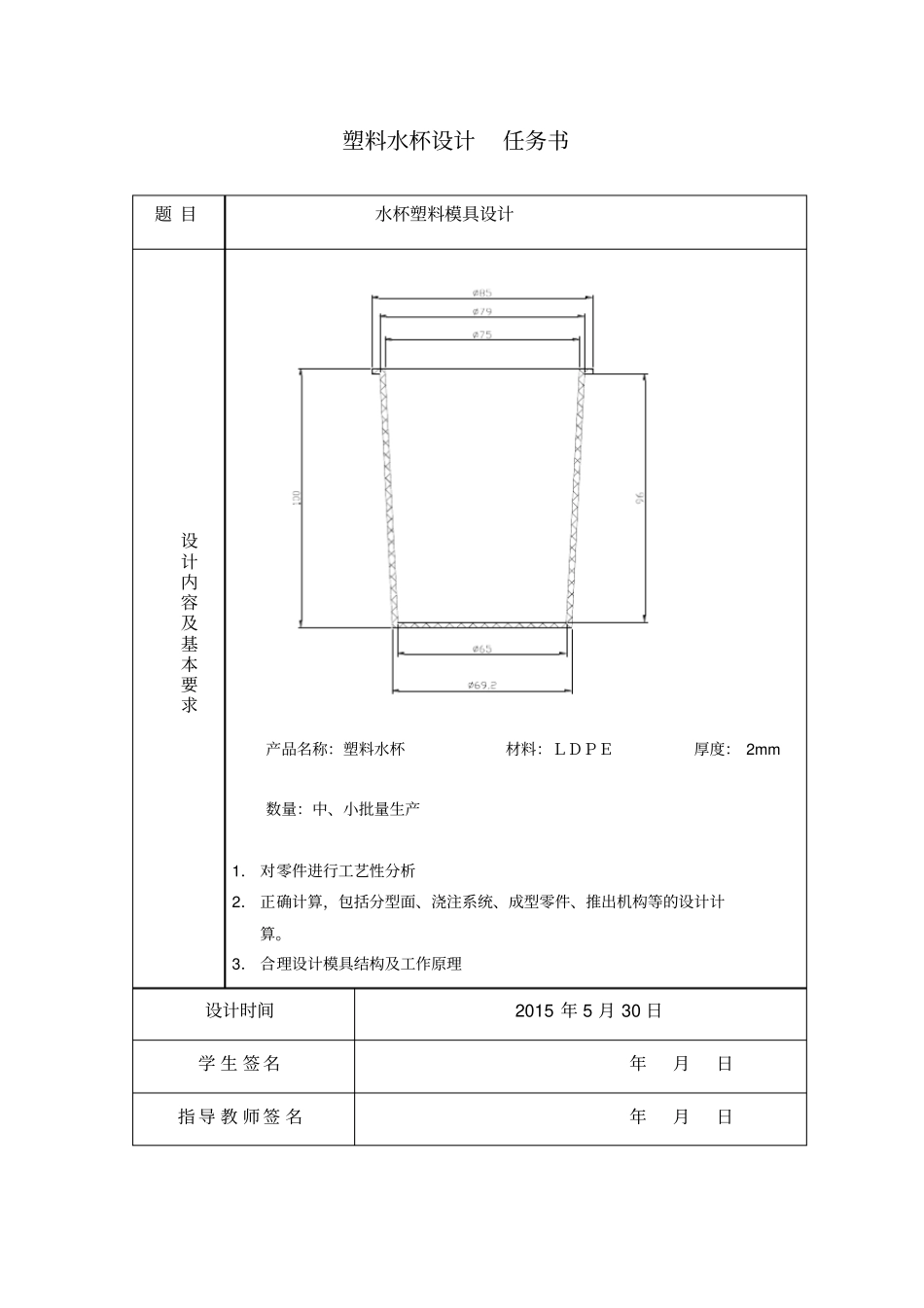

青岛滨海学院课程设计水杯塑料模具设计院部 : 机电工程学院专业：模具设计与制造班级： 10 模具姓名：韩玉雪学号： 20101150114 指导教师：董兰得分：时间： 2010/11/ ２０目录一、 塑料工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯２1、塑件的原料分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 2、塑料的结构、尺寸精度、表面质量分析⋯⋯⋯⋯ 2 （1） 结构分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 （2） 尺寸精度分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 （3） 表面质量分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 二、 计算及工艺参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 三、 注射模结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1、分型面选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2、浇注系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3、排气系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4、模具计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5、推出结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6、冷却系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯塑料水杯设计任务书题 目水杯塑料模具设计设计内容及基本要求产品名称：塑料水杯材料：ＬＤＰＥ厚度： 2mm 数量：中、小批量生产1． 对零件进行工艺性分析2． 正确计算，包括分型面、浇注系统、成型零件、推出机构等的设计计算。3． 合理设计模具结构及工作原理设计时间2015 年 5 月 30 日学 生 签 名年月日指 导 教 师 签 名年月日一、 塑件工艺分析图 1 1、塑件的原料分析塑件的原材料采用高压聚乙烯，属热塑性塑料。从使用性能上看，该塑料具有较好的柔软性、耐冲击性、透明性、耐寒性和抗腐蚀。从成型性能上看，工艺性能好，可注射、挤出及吹塑等多种成型加工方法。结晶型塑料，吸湿性小，成型前不用干燥。 LDPE是半结晶材料，成型后收缩率较高。在1.5%-4%之间，应控制模温，保持冷却均匀、稳定。流动性好。LDPE很容易发生环境应力开裂现象，可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象。宜用高压注射，料温要均匀填充速度应该快，保压要充分。采用直接浇口注射。2、塑料的结构、尺寸精度、表面质量分析（1）结构分析从零件图上分析该零件总体为圆台，杯口有延边，宽为5mm（加边），杯口外圆直径 79mm，内圆直径 75mm，杯底外圆直径为69.2mm，内圆直径为 65mm，杯子高度为 100mm。塑件为中小型塑件且对称，而且塑件分布较均匀，无过薄处，无需加强筋。为了塑件便于...
