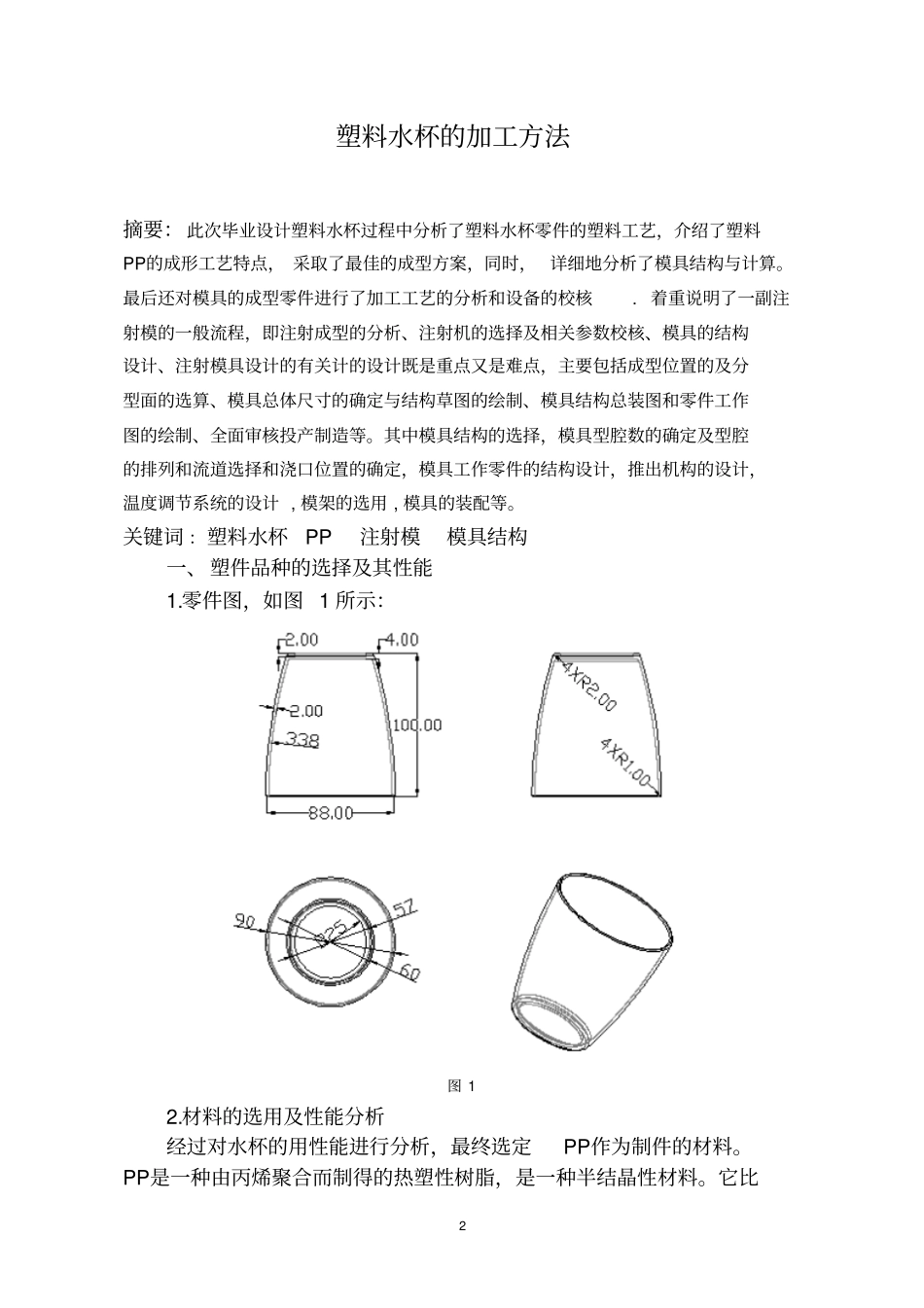

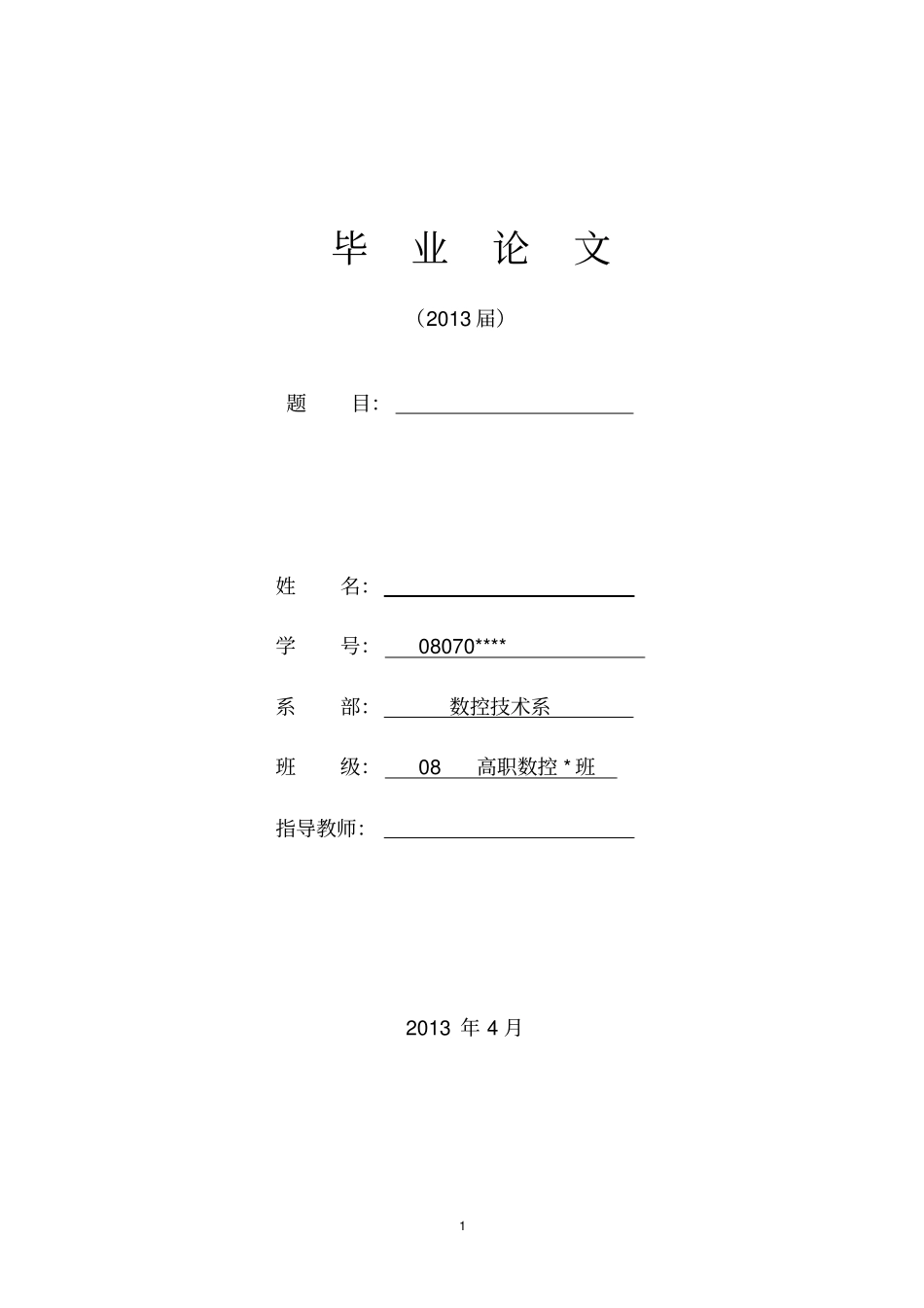

1 毕业论文（2013 届）题目：姓名：学号： 08070**** 系部：数控技术系班级： 08高职数控 * 班指导教师： 2013 年 4 月2 塑料水杯的加工方法摘要： 此次毕业设计塑料水杯过程中分析了塑料水杯零件的塑料工艺，介绍了塑料PP的成形工艺特点， 采取了最佳的成型方案，同时， 详细地分析了模具结构与计算。最后还对模具的成型零件进行了加工工艺的分析和设备的校核. 着重说明了一副注射模的一般流程，即注射成型的分析、注射机的选择及相关参数校核、模具的结构设计、注射模具设计的有关计的设计既是重点又是难点，主要包括成型位置的及分型面的选算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。其中模具结构的选择，模具型腔数的确定及型腔的排列和流道选择和浇口位置的确定，模具工作零件的结构设计，推出机构的设计，温度调节系统的设计 , 模架的选用 , 模具的装配等。关键词 ：塑料水杯 PP 注射模模具结构一、塑件品种的选择及其性能1.零件图，如图 1 所示：图 1 2.材料的选用及性能分析经过对水杯的用性能进行分析，最终选定PP作为制件的材料。PP是一种由丙烯聚合而制得的热塑性树脂，是一种半结晶性材料。它比3 PE要更坚硬并且有更高的熔点。 由于均聚物型的PP温度高于 0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。 共聚物型的 PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对 PP进行改性。由于结晶， PP的收缩率相当高，一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP 材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。性质极轻之塑料，密度仅为0.9g/cm3 ，加工性质毋须预热干燥。PC优点 1、易染色 2、耐湿性佳 3、耐化性佳 4、高铰链特性5、耐冲击性。PC缺点 1、复杂之异形押出不易 2、易被紫外线分解3、不易接合 4、易氧化。3. 材料的工艺性分析(1) 、收缩性塑件从模具中取出冷却到室温后，塑件的各部分尺寸都比原来塑模中的尺寸有所缩小，这...
