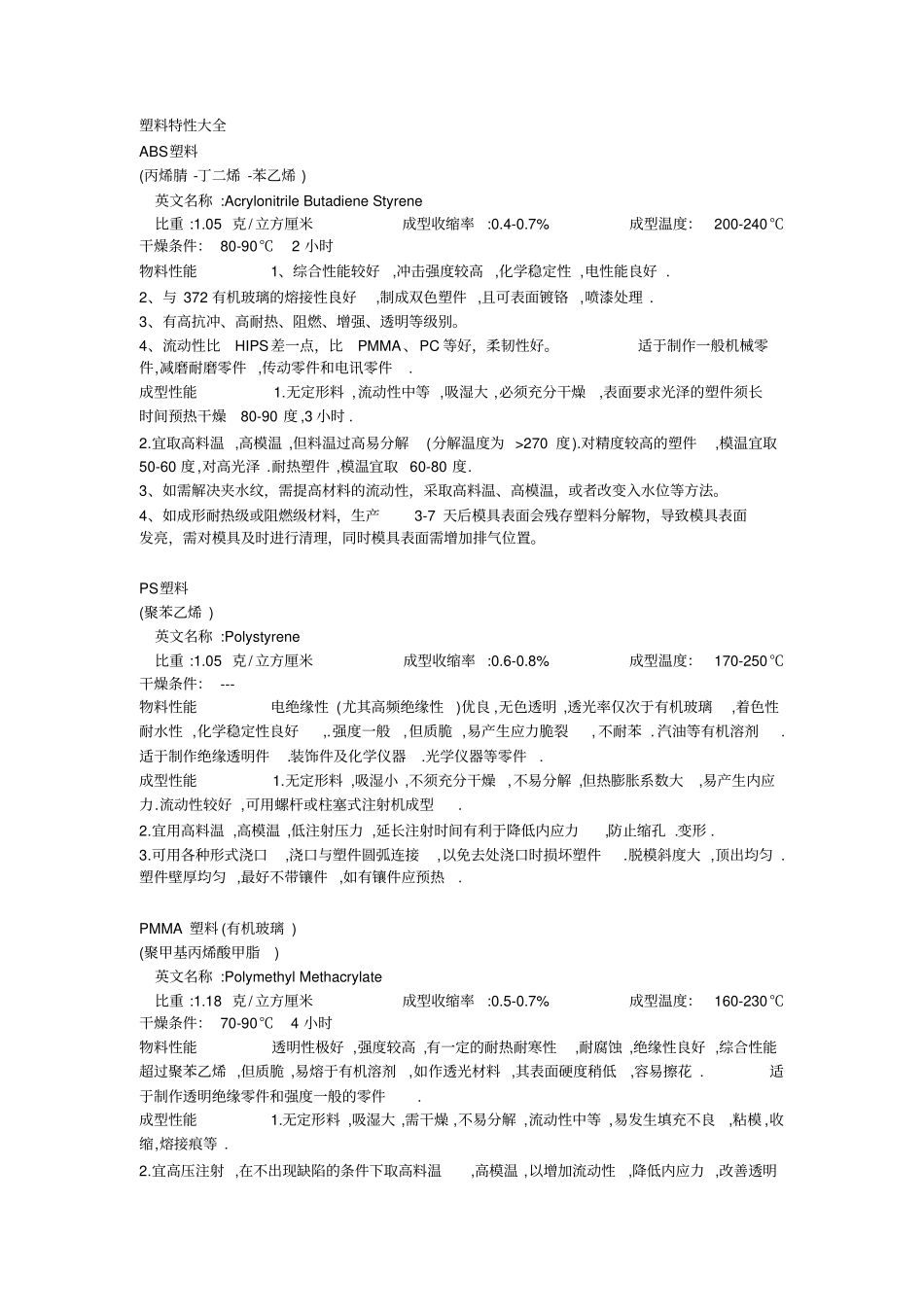

塑料特性大全ABS塑料(丙烯腈 -丁二烯 -苯乙烯 ) 英文名称 :Acrylonitrile Butadiene Styrene 比重 :1.05 克/ 立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件： 80-90℃2 小时物料性能1、综合性能较好,冲击强度较高 ,化学稳定性 ,电性能良好 . 2、与 372 有机玻璃的熔接性良好,制成双色塑件 ,且可表面镀铬 ,喷漆处理 . 3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC 等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件 ,传动零件和电讯零件. 成型性能1.无定形料 ,流动性中等 ,吸湿大 ,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90 度 ,3 小时 . 2.宜取高料温 ,高模温 ,但料温过高易分解(分解温度为 >270 度).对精度较高的塑件,模温宜取50-60 度,对高光泽 .耐热塑件 ,模温宜取 60-80 度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7 天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。PS塑料(聚苯乙烯 ) 英文名称 :Polystyrene 比重 :1.05 克/ 立方厘米成型收缩率 :0.6-0.8% 成型温度：170-250℃干燥条件： --- 物料性能电绝缘性 (尤其高频绝缘性)优良 ,无色透明 ,透光率仅次于有机玻璃,着色性耐水性 ,化学稳定性良好,.强度一般,但质脆 ,易产生应力脆裂, 不耐苯 . 汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件. 成型性能1.无定形料 ,吸湿小 ,不须充分干燥 ,不易分解 ,但热膨胀系数大,易产生内应力.流动性较好 ,可用螺杆或柱塞式注射机成型. 2.宜用高料温 ,高模温 ,低注射压力 ,延长注射时间有利于降低内应力,防止缩孔 .变形 . 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大 ,顶出均匀 .塑件壁厚均匀 ,最好不带镶件 ,如有镶件应预热. PMMA 塑料 (有机玻璃 ) (聚甲基丙烯酸甲脂) 英文名称 :Polymethyl Methacrylate 比重 :1.18 克/ 立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件： 70-90℃4 小时物料性能透明性极好 ,强度较高 ,有一定的耐热耐寒性,耐腐蚀 ,绝缘性良好 ,综合性能超过聚苯乙烯 ,但质脆 ,易熔于有机溶剂,如作透光材料 ,其表面硬度稍低,容易擦花 . 适于制作透...
