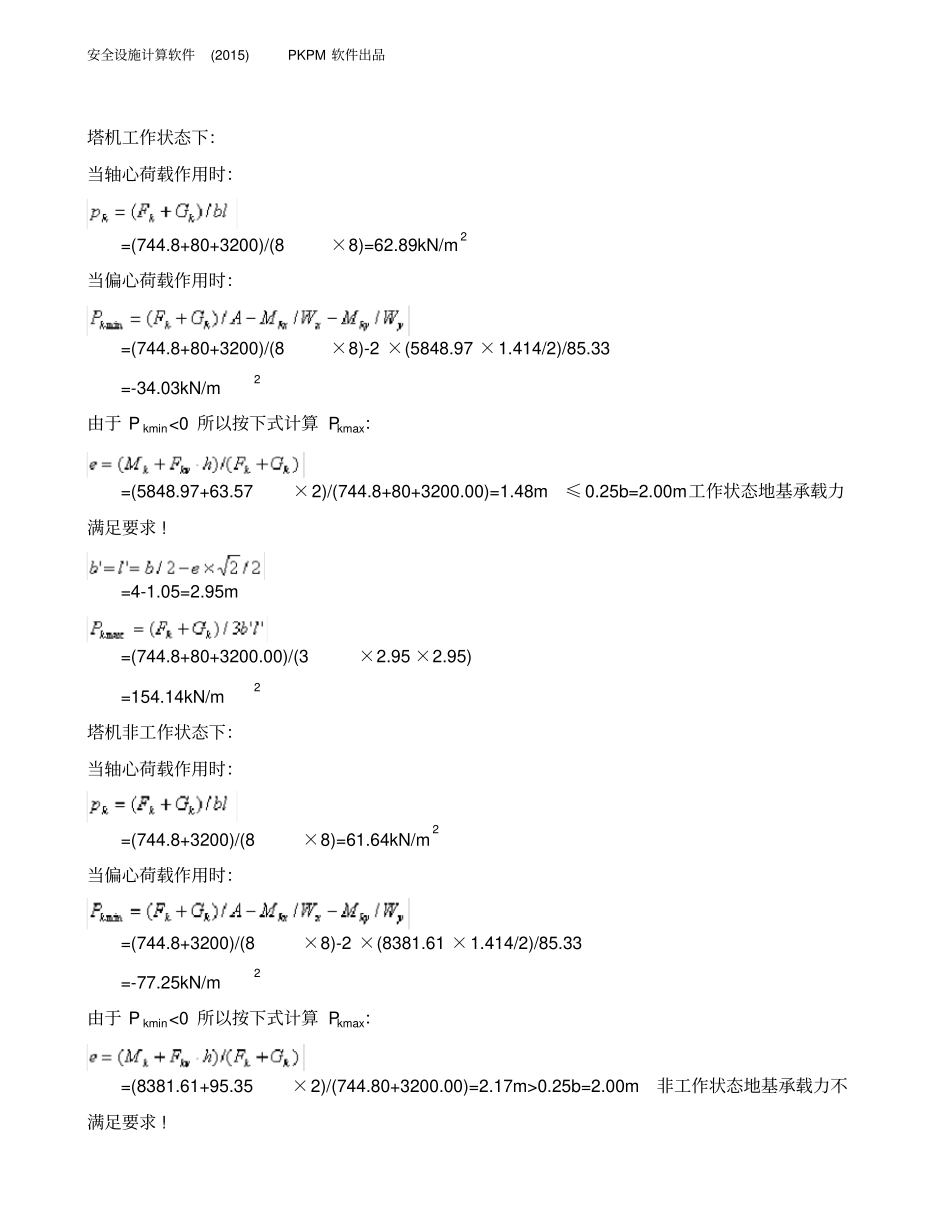

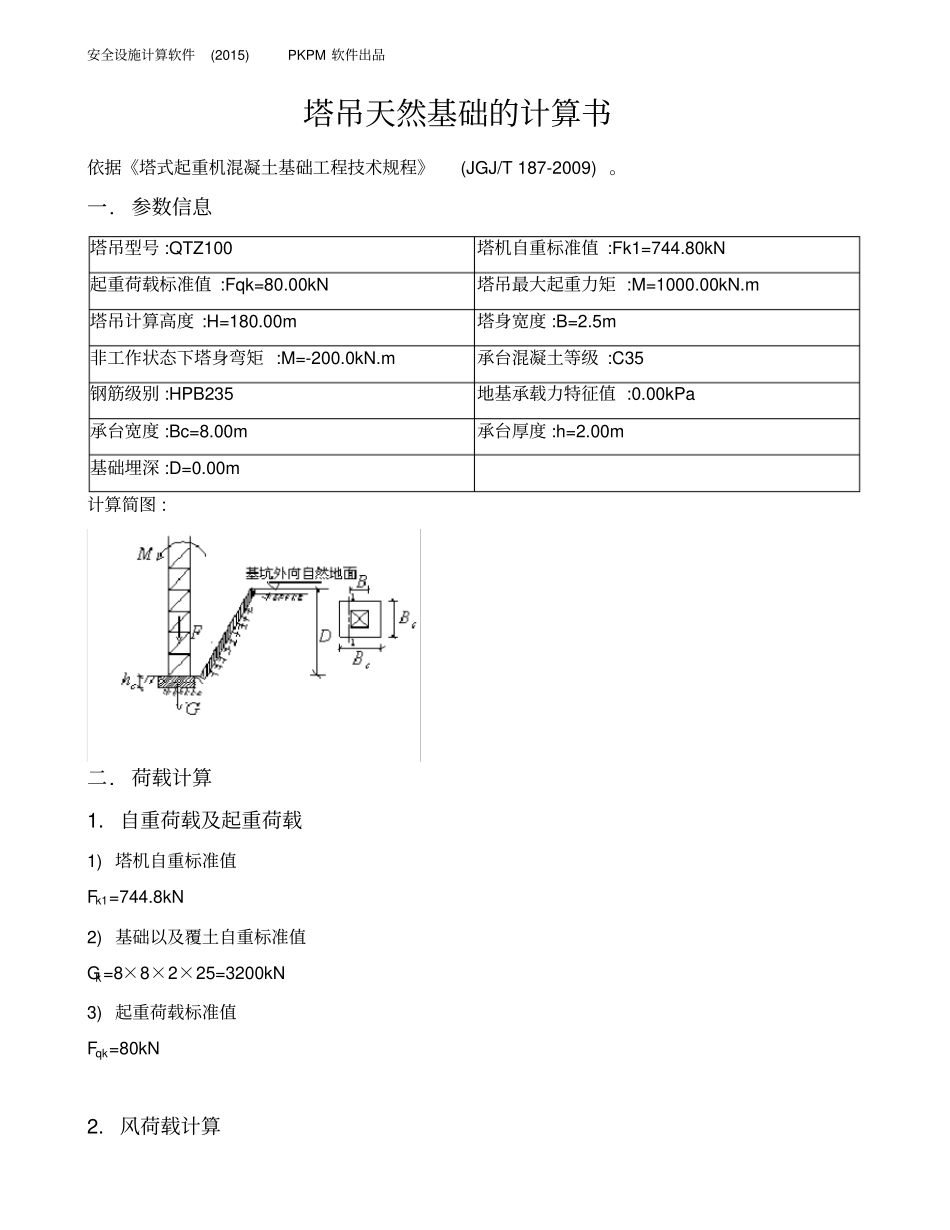

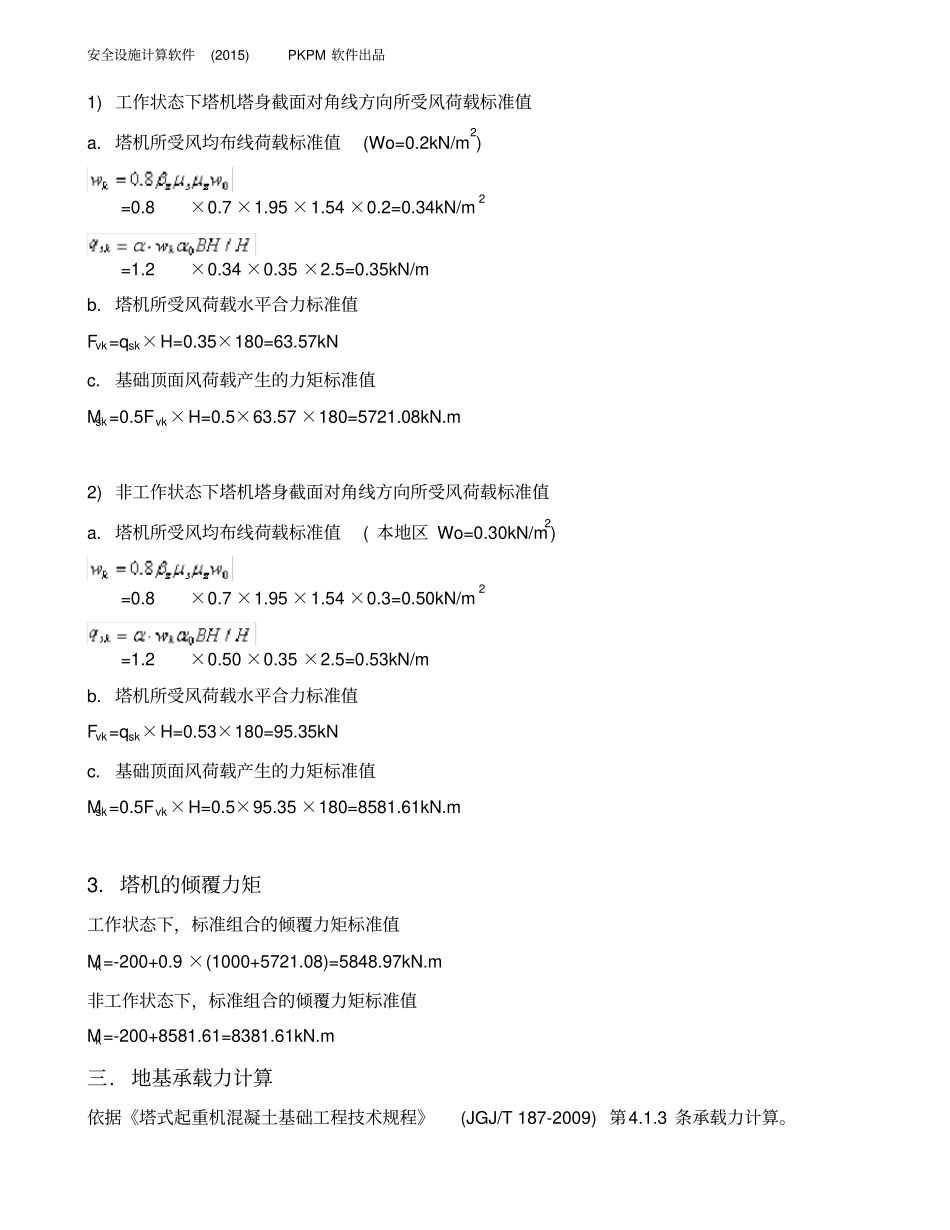

安全设施计算软件(2015) PKPM 软件出品塔吊天然基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009) 。一. 参数信息塔吊型号 :QTZ100 塔机自重标准值 :Fk1=744.80kN 起重荷载标准值 :Fqk=80.00kN 塔吊最大起重力矩 :M=1000.00kN.m 塔吊计算高度 :H=180.00m 塔身宽度 :B=2.5m 非工作状态下塔身弯矩 :M=-200.0kN.m 承台混凝土等级 :C35 钢筋级别 :HPB235 地基承载力特征值 :0.00kPa 承台宽度 :Bc=8.00m 承台厚度 :h=2.00m 基础埋深 :D=0.00m 计算简图 : 二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值Fk1=744.8kN 2) 基础以及覆土自重标准值Gk=8×8×2×25=3200kN 3) 起重荷载标准值Fqk=80kN 2. 风荷载计算安全设施计算软件(2015) PKPM 软件出品1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) =0.8×0.7 ×1.95 ×1.54 ×0.2=0.34kN/m2 =1.2×0.34 ×0.35 ×2.5=0.35kN/m b. 塔机所受风荷载水平合力标准值Fvk=qsk×H=0.35×180=63.57kN c. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×63.57 ×180=5721.08kN.m 2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 ( 本地区 Wo=0.30kN/m2) =0.8×0.7 ×1.95 ×1.54 ×0.3=0.50kN/m2 =1.2×0.50 ×0.35 ×2.5=0.53kN/m b. 塔机所受风荷载水平合力标准值Fvk=qsk×H=0.53×180=95.35kN c. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×95.35 ×180=8581.61kN.m 3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=-200+0.9 ×(1000+5721.08)=5848.97kN.m 非工作状态下，标准组合的倾覆力矩标准值Mk=-200+8581.61=8381.61kN.m 三. 地基承载力计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009) 第4.1.3 条承载力计算。安全设施计算软件(2015) PKPM 软件出品塔机工作状态下：当轴心荷载作用时： =(744.8+80+3200)/(8×8)=62.89kN/m2当偏心荷载作用时： =(744.8+80+3200)/(8×8)-2 ×(5848.97 ×1.414/2)/85.33 =-34.03kN/m2由于 P kmin<0 所以按下式计算 Pkmax： =(5848.97+63.57×2)/(744.8+80+3200.00)=1.48m≤ 0.25b=2.00m工作状态地基承载力满足要求 ! =4-1.05=2.95m =(744.8+80+3200.00)/(3×2.95 ×2.95) =154.14kN/m2塔机非工作状态下：...
