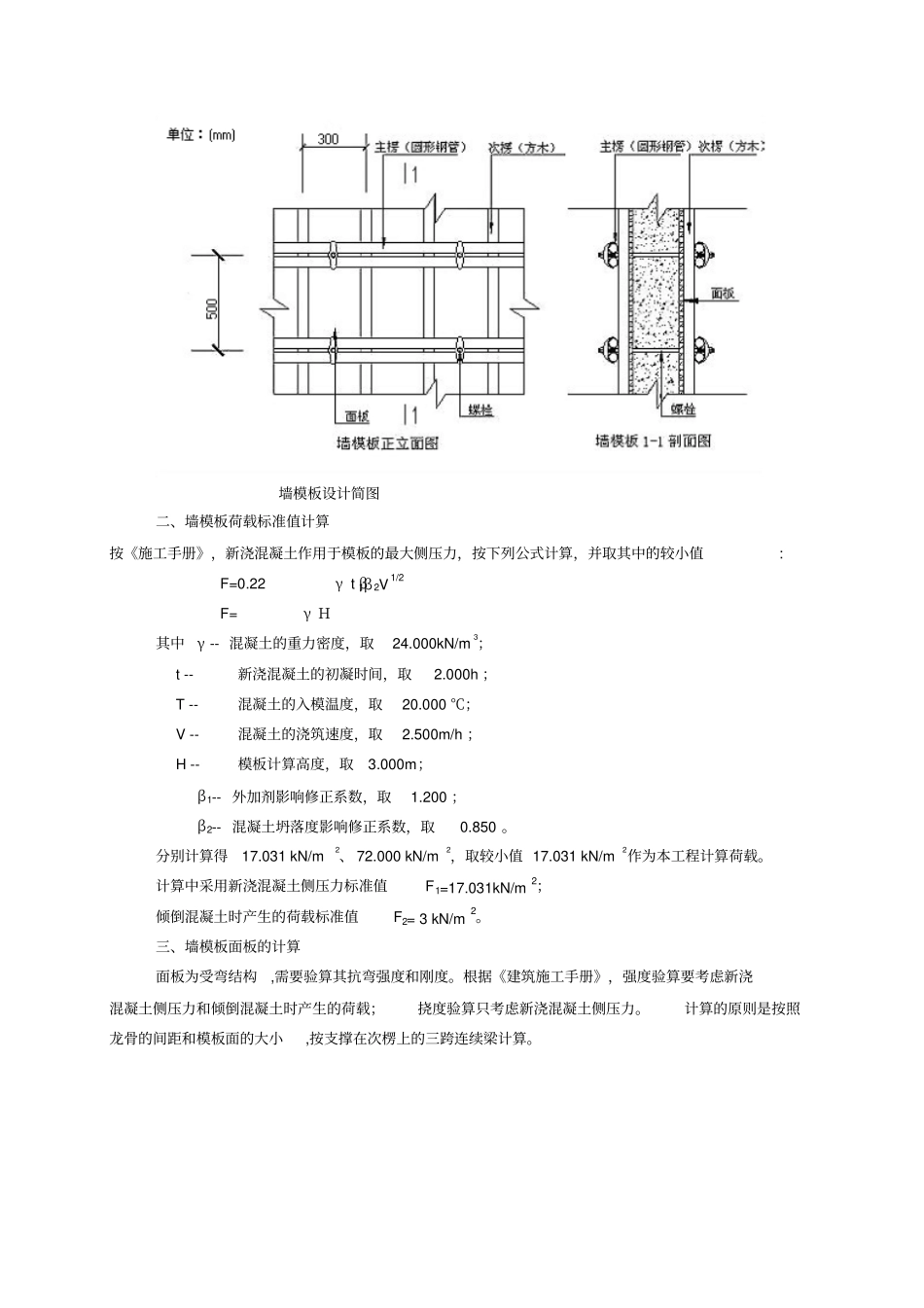

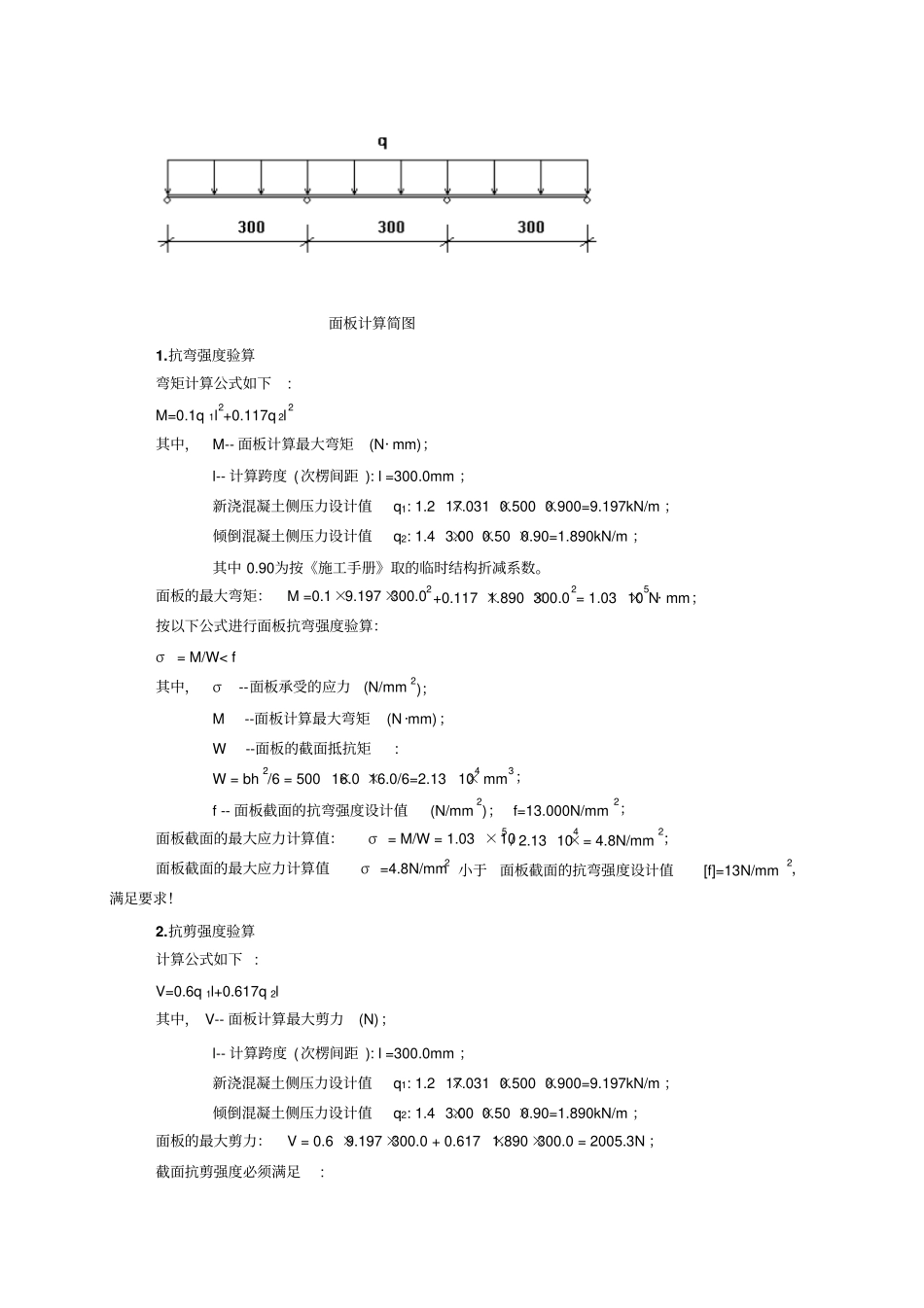

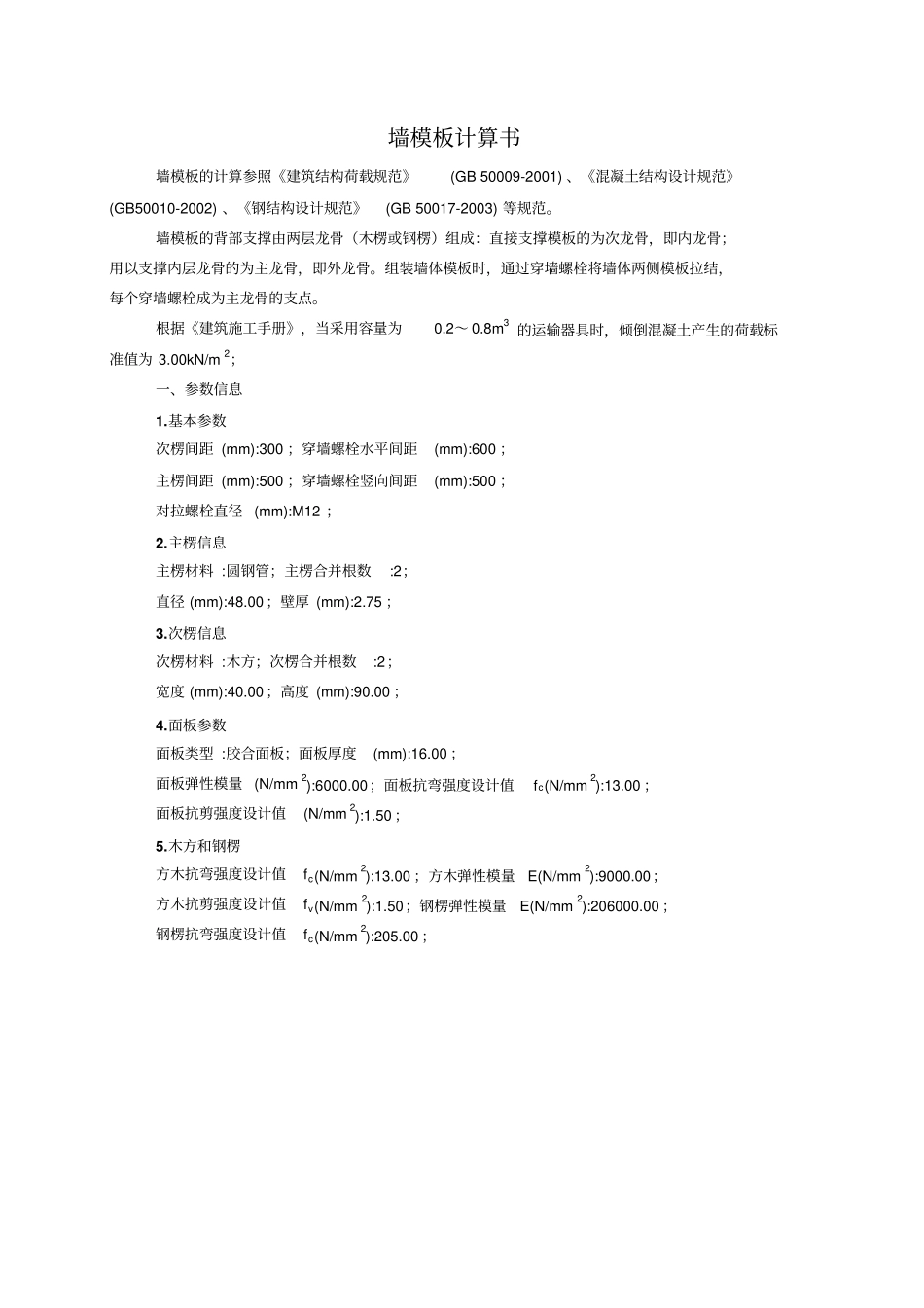

墙模板计算书墙模板的计算参照《建筑结构荷载规范》(GB 50009-2001) 、《混凝土结构设计规范》(GB50010-2002) 、《钢结构设计规范》(GB 50017-2003) 等规范。墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。根据《建筑施工手册》，当采用容量为0.2～ 0.8m3 的运输器具时，倾倒混凝土产生的荷载标准值为 3.00kN/m2；一、参数信息1.基本参数次楞间距 (mm):300 ；穿墙螺栓水平间距(mm):600 ；主楞间距 (mm):500 ；穿墙螺栓竖向间距(mm):500 ；对拉螺栓直径 (mm):M12 ；2.主楞信息主楞材料 :圆钢管；主楞合并根数:2；直径 (mm):48.00 ；壁厚 (mm):2.75 ；3.次楞信息次楞材料 :木方；次楞合并根数:2；宽度 (mm):40.00 ；高度 (mm):90.00 ；4.面板参数面板类型 :胶合面板；面板厚度(mm):16.00 ；面板弹性模量 (N/mm2):6000.00；面板抗弯强度设计值fc(N/mm2):13.00 ；面板抗剪强度设计值(N/mm2):1.50 ；5.木方和钢楞方木抗弯强度设计值fc(N/mm2):13.00 ；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值fv(N/mm2):1.50；钢楞弹性模量E(N/mm2):206000.00 ；钢楞抗弯强度设计值fc(N/mm2):205.00 ；墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: F=0.22γ t β1β 2V1/2 F=γ H其中γ -- 混凝土的重力密度，取24.000kN/m3； t -- 新浇混凝土的初凝时间，取2.000h ； T -- 混凝土的入模温度，取20.000 ℃； V -- 混凝土的浇筑速度，取2.500m/h ； H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.200 ；β2-- 混凝土坍落度影响修正系数，取0.850 。分别计算得 17.031 kN/m2、 72.000 kN/m2，取较小值 17.031 kN/m2作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值F1=17.031kN/m2；倾倒混凝土时产生的荷载标准值F2= 3 kN/m2。三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。根据《建筑施工手册》，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小,按支撑在次楞上的三跨连续梁计算。面板计算简图1.抗弯强度验算...
