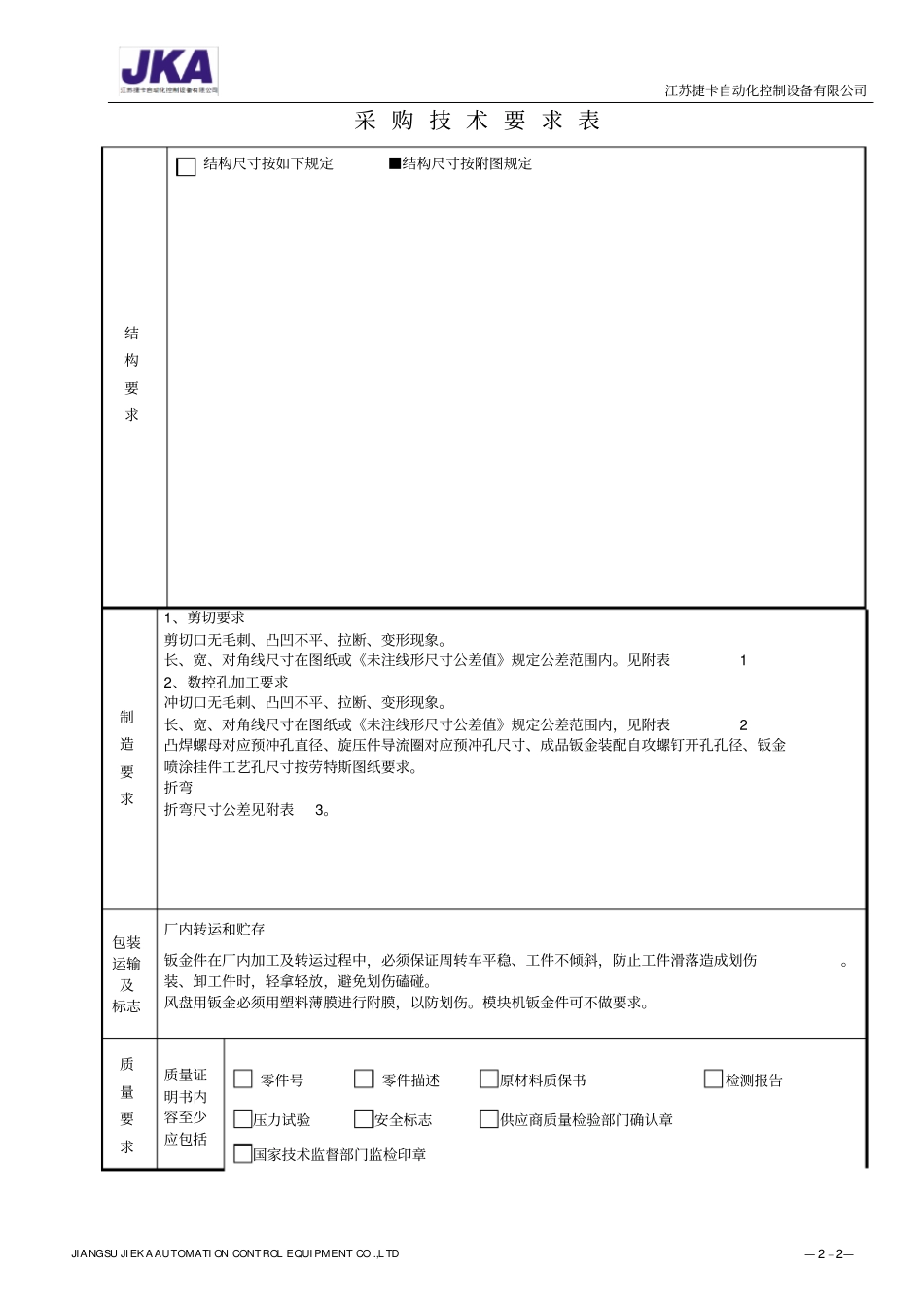

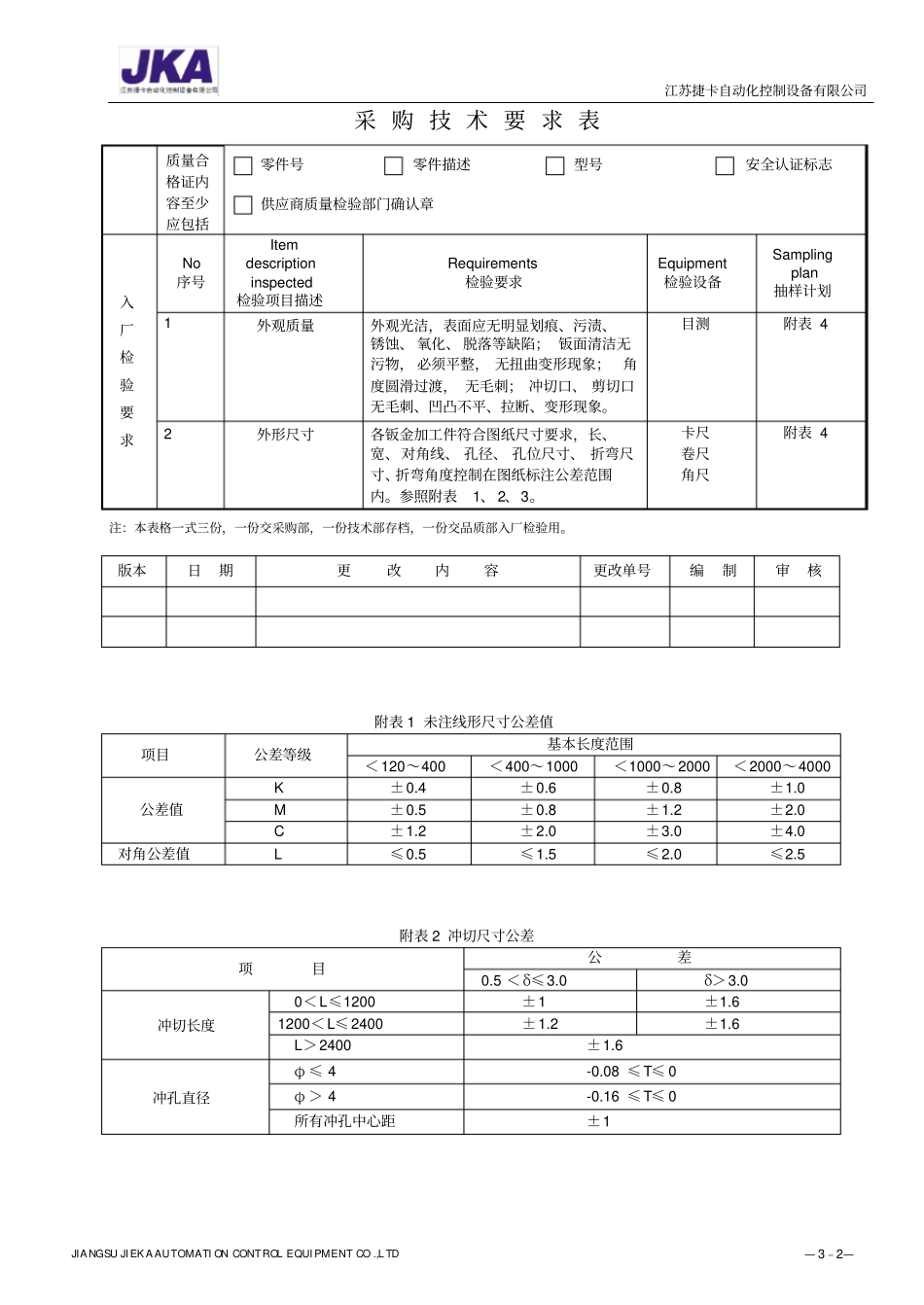

江苏捷卡自动化控制设备有限公司采 购 技 术 要 求 表JIA NGSU JI EK A AUTOMATI ON CONTROL EQUI PMENT CO .,L TD— 1﹣2—编号：物料类型外协钣金执行参照国家标准行业标准企业标准无合格证明质量证明书合格证图纸■ 有无零件编号 /PN 图号零 件 描 述执行参照标准代号安全要求或标准供应商名称徐州市开元机电设备有限公司原材料要求材料牌号热镀锌板 DC51D+Z；冷轧板DC01执行标准化学成分力学性能特殊要求：技术要求江苏捷卡自动化控制设备有限公司采 购 技 术 要 求 表JIA NGSU JI EK A AUTOMATI ON CONTROL EQUI PMENT CO .,L TD— 2﹣2—结构要求结构尺寸按如下规定■结构尺寸按附图规定制造要求1、剪切要求剪切口无毛刺、凸凹不平、拉断、变形现象。长、宽、对角线尺寸在图纸或《未注线形尺寸公差值》规定公差范围内。见附表1 2、数控孔加工要求冲切口无毛刺、凸凹不平、拉断、变形现象。长、宽、对角线尺寸在图纸或《未注线形尺寸公差值》规定公差范围内，见附表2 凸焊螺母对应预冲孔直径、旋压件导流圈对应预冲孔尺寸、成品钣金装配自攻螺钉开孔孔径、钣金喷涂挂件工艺孔尺寸按劳特斯图纸要求。折弯折弯尺寸公差见附表3。包装运输及标志厂内转运和贮存钣金件在厂内加工及转运过程中，必须保证周转车平稳、工件不倾斜，防止工件滑落造成划伤。装、卸工件时，轻拿轻放，避免划伤磕碰。风盘用钣金必须用塑料薄膜进行附膜，以防划伤。模块机钣金件可不做要求。质量要求质量证明书内容至少应包括零件号零件描述原材料质保书检测报告压力试验安全标志供应商质量检验部门确认章国家技术监督部门监检印章江苏捷卡自动化控制设备有限公司采 购 技 术 要 求 表JIA NGSU JI EK A AUTOMATI ON CONTROL EQUI PMENT CO .,L TD— 3﹣2—质量合格证内容至少应包括零件号零件描述型号安全认证标志供应商质量检验部门确认章入厂检验要求No 序号Item description inspected 检验项目描述Requirements 检验要求Equipment 检验设备Sampling plan 抽样计划1 外观质量外观光洁，表面应无明显划痕、污渍、锈蚀、 氧化、 脱落等缺陷； 钣面清洁无污物， 必须平整， 无扭曲变形现象；角度圆滑过渡， 无毛刺； 冲切口、 剪切口无毛刺、凹凸不平、拉断、变形现象。目测附表 4 2 外形尺寸各钣金加工件符合图纸尺寸要求，长、宽、对角线、 孔径、 孔位尺寸、 折弯尺寸、折弯...
