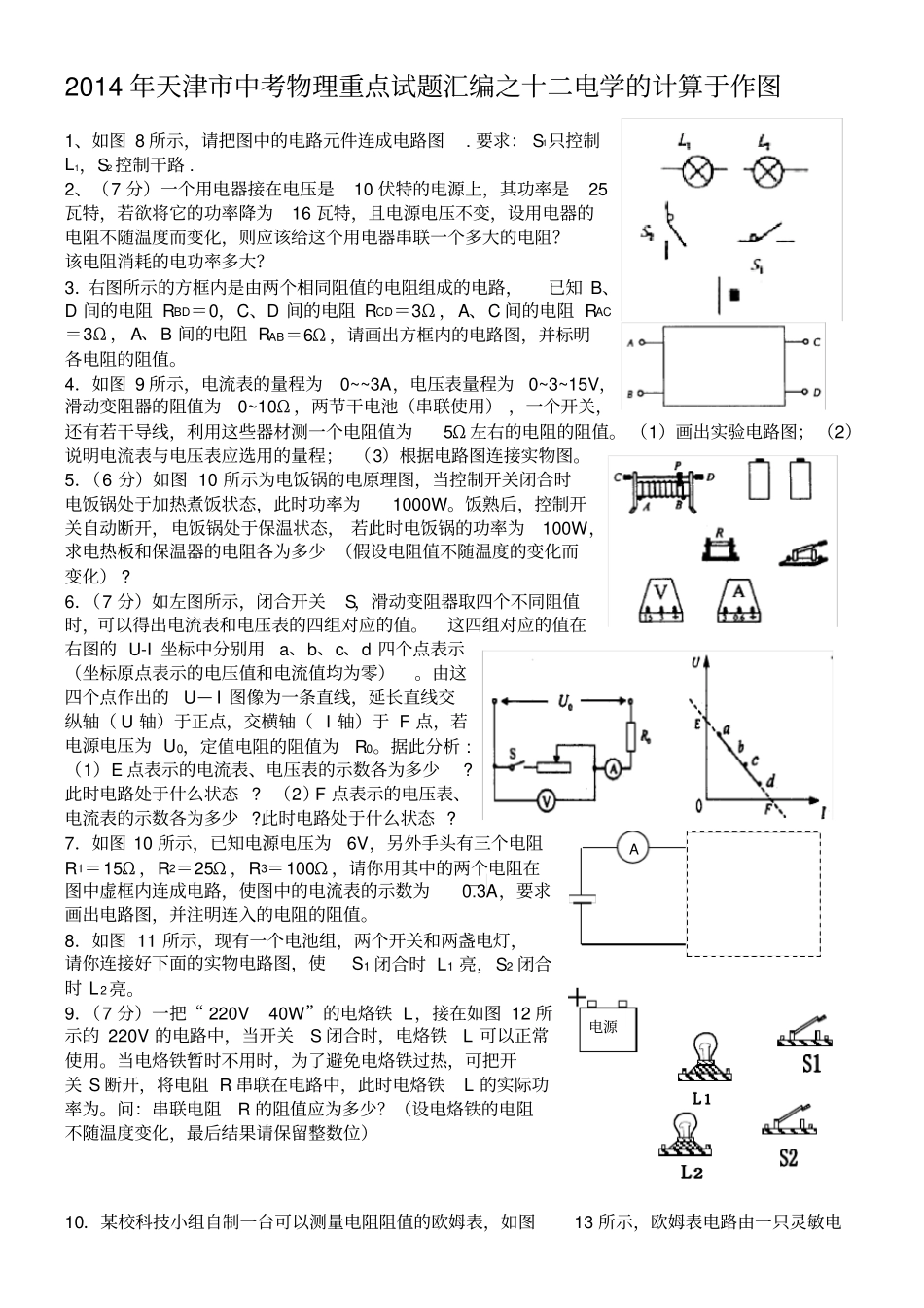

2014 年天津市中考物理重点试题汇编之十二电学的计算于作图1、如图 8 所示，请把图中的电路元件连成电路图. 要求： S1只控制L1，S2 控制干路 . 2、（7 分）一个用电器接在电压是10 伏特的电源上，其功率是25瓦特，若欲将它的功率降为16 瓦特，且电源电压不变，设用电器的电阻不随温度而变化，则应该给这个用电器串联一个多大的电阻？该电阻消耗的电功率多大？3．右图所示的方框内是由两个相同阻值的电阻组成的电路，已知 B、D 间的电阻 RBD＝0，C、D 间的电阻 RCD＝3Ω ，A、C 间的电阻 RAC＝3Ω ， A、B 间的电阻 RAB＝6Ω ，请画出方框内的电路图，并标明各电阻的阻值。4．如图 9 所示，电流表的量程为0~~3A，电压表量程为0~3~15V，滑动变阻器的阻值为0~10Ω ，两节干电池（串联使用） ，一个开关，还有若干导线，利用这些器材测一个电阻值为5Ω 左右的电阻的阻值。 （1）画出实验电路图；（2）说明电流表与电压表应选用的量程； （3）根据电路图连接实物图。5．（6 分）如图 10 所示为电饭锅的电原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W。饭熟后，控制开关自动断开，电饭锅处于保温状态， 若此时电饭锅的功率为100W，求电热板和保温器的电阻各为多少 （假设电阻值不随温度的变化而变化） ? 6．（7 分）如左图所示，闭合开关S，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值。这四组对应的值在右图的 U-I 坐标中分别用a、b、c、d 四个点表示（坐标原点表示的电压值和电流值均为零）。由这四个点作出的U— I 图像为一条直线，延长直线交纵轴（ U 轴）于正点，交横轴（ I 轴）于 F 点，若电源电压为 U0，定值电阻的阻值为R0。据此分析 : （1）E 点表示的电流表、电压表的示数各为多少?此时电路处于什么状态 ? （2）F 点表示的电压表、电流表的示数各为多少 ?此时电路处于什么状态 ? 7．如图 10 所示，已知电源电压为6V，另外手头有三个电阻R1＝15Ω ，R2＝25Ω ，R3＝100Ω ，请你用其中的两个电阻在图中虚框内连成电路，使图中的电流表的示数为0.3A，要求画出电路图，并注明连入的电阻的阻值。8．如图 11 所示，现有一个电池组，两个开关和两盏电灯，请你连接好下面的实物电路图，使S1 闭合时 L1 亮，S2 闭合时 L 2亮。9．（7 分）一把“ 220V40W”的电烙铁 L，接在如图 12 所示的 220V 的电路中，当开关S 闭合...
