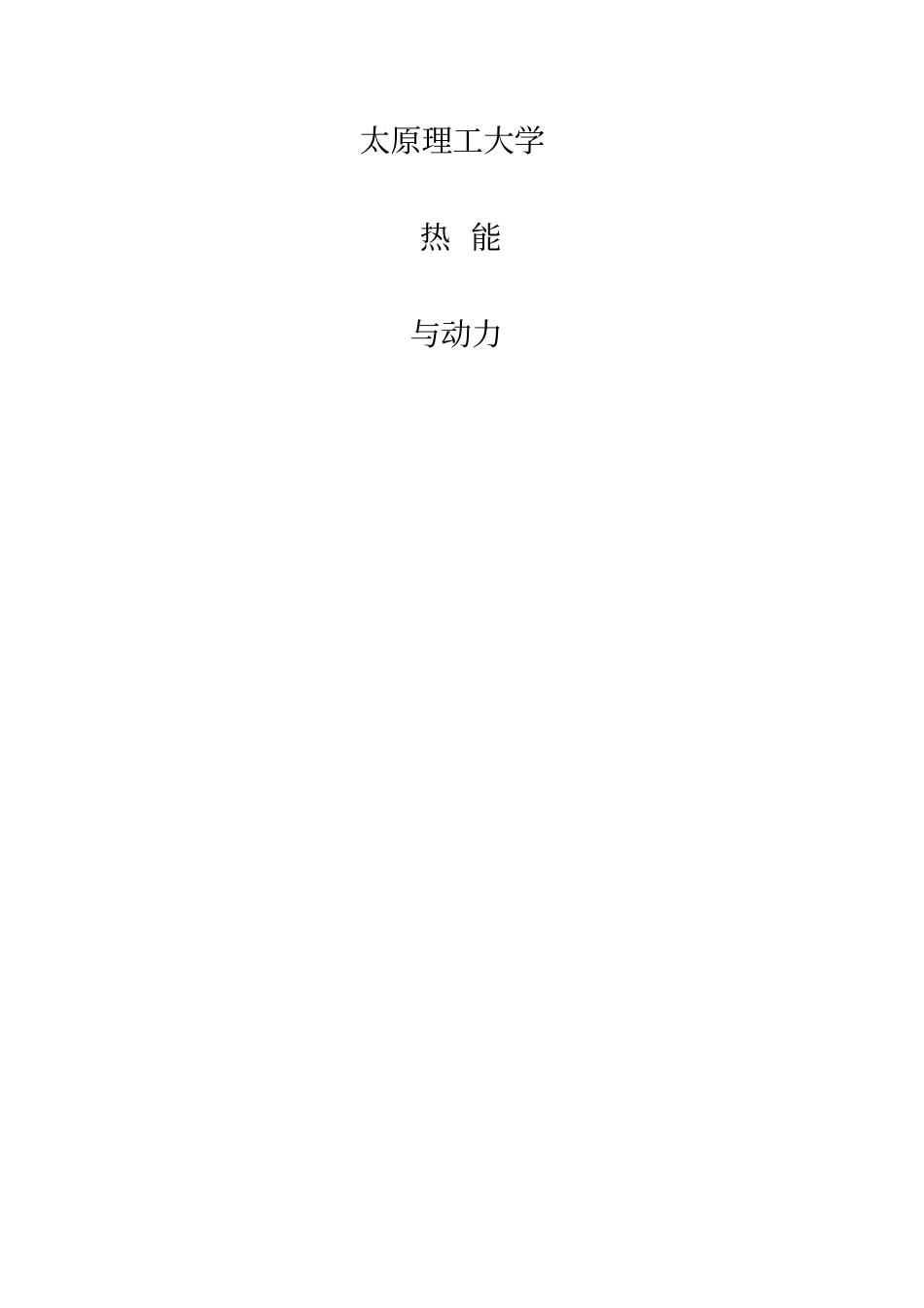

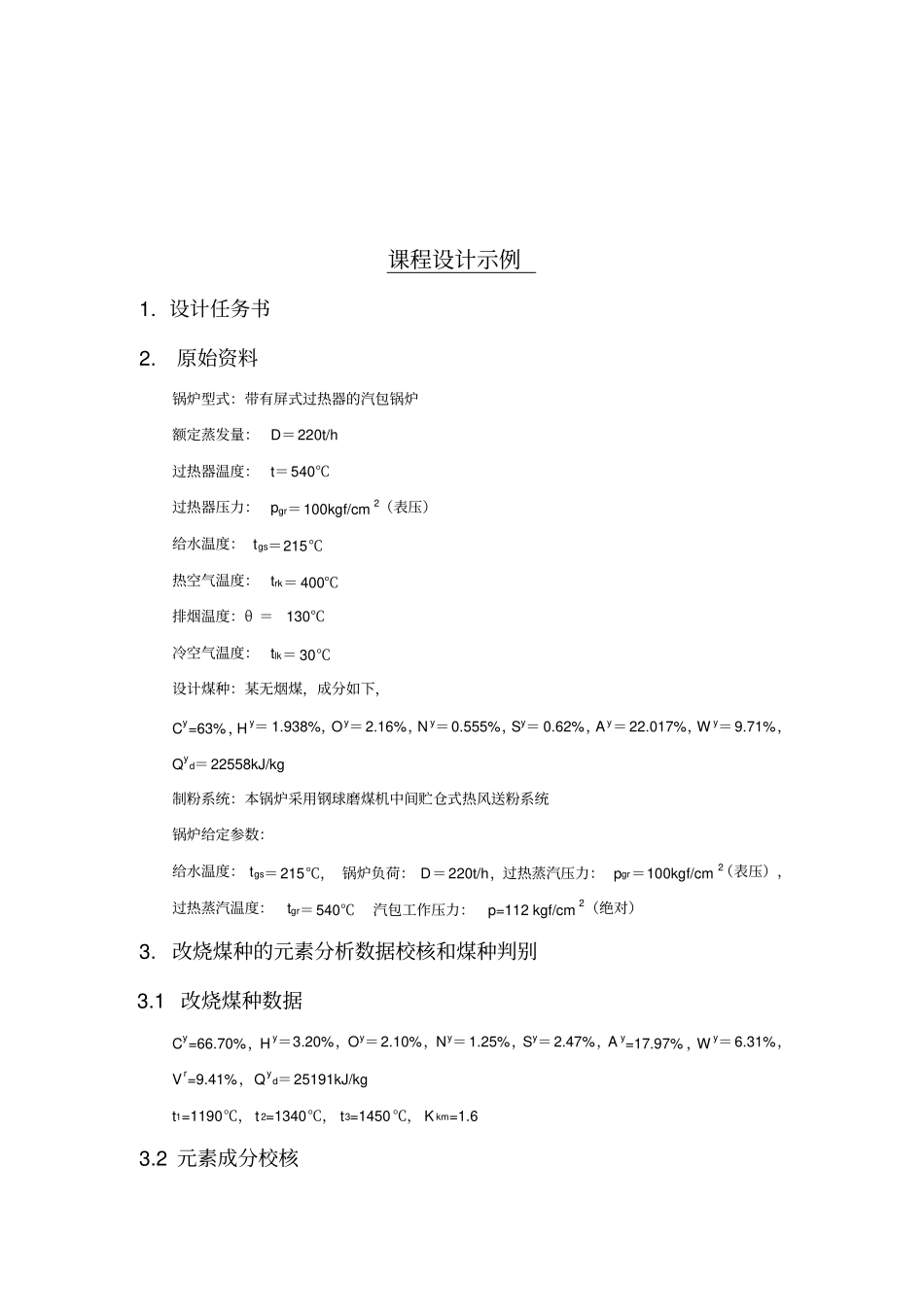

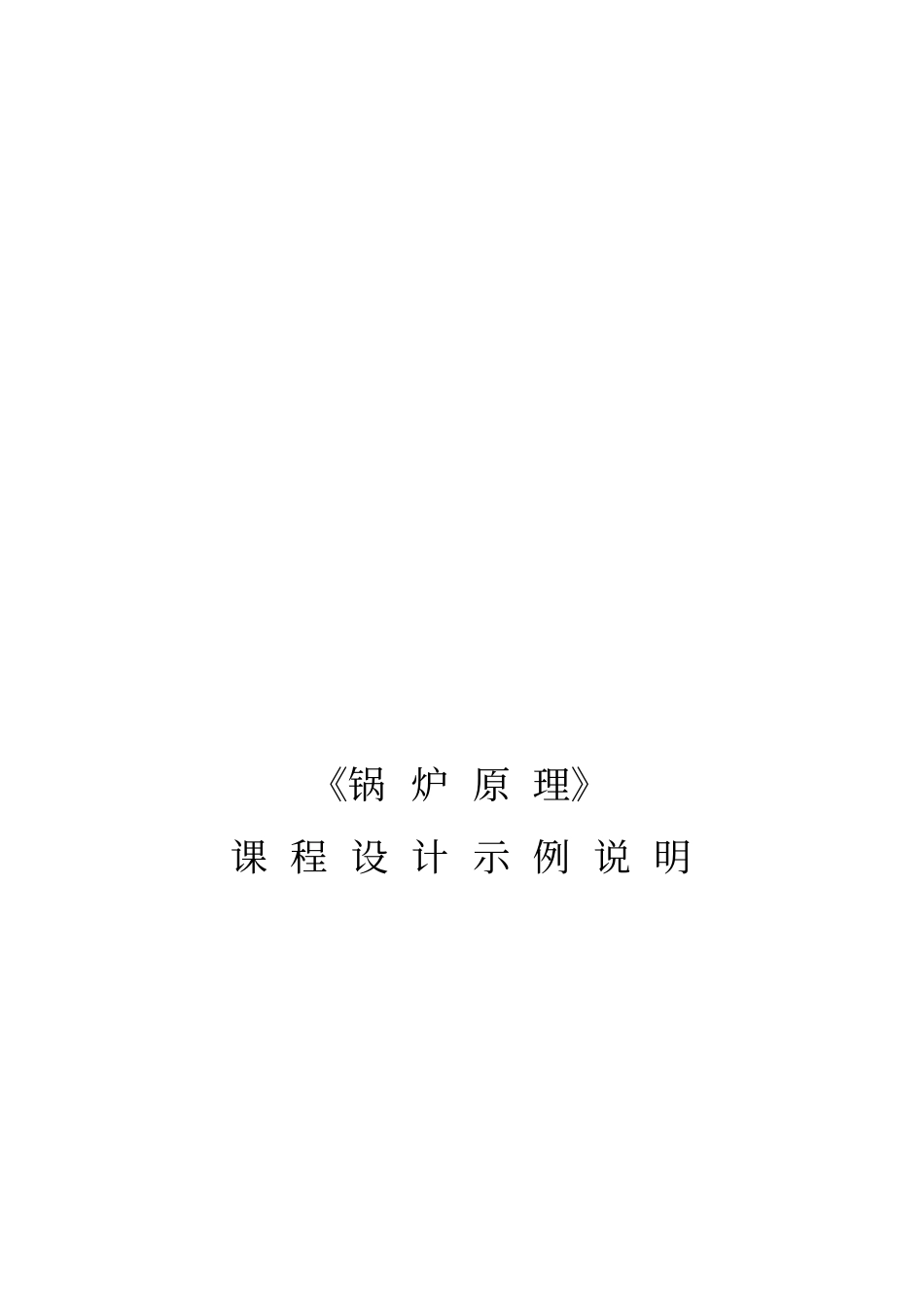

太原理工大学热 能与动力《锅 炉 原 理》课 程 设 计 示 例 说 明课程设计示例1. 设计任务书2. 原始资料锅炉型式：带有屏式过热器的汽包锅炉额定蒸发量： D＝220t/h 过热器温度： t＝540℃过热器压力： pgr＝100kgf/cm2（表压）给水温度： tgs＝215℃热空气温度： trk＝ 400℃排烟温度：θ ＝130℃冷空气温度： tlk＝ 30℃设计煤种：某无烟煤，成分如下，Cy=63%，Hy＝ 1.938%，Oy＝2.16%，N y＝0.555%，Sy＝ 0.62%，A y＝22.017%，W y＝9.71%，Qyd＝22558kJ/kg 制粉系统：本锅炉采用钢球磨煤机中间贮仓式热风送粉系统锅炉给定参数：给水温度： tgs＝215℃， 锅炉负荷： D＝220t/h，过热蒸汽压力： pgr＝100kgf/cm2（表压），过热蒸汽温度：tgr＝540℃汽包工作压力：p=112 kgf/cm2（绝对）3. 改烧煤种的元素分析数据校核和煤种判别3.1 改烧煤种数据Cy=66.70%，Hy＝3.20%，Oy＝2.10%，Ny＝1.25%，Sy＝2.47%，A y=17.97% ，Wy＝6.31%，Vr=9.41%，Qyd＝25191kJ/kg t1=1190℃， t 2=1340℃， t3=1450℃， K km=1.6 3.2 元素成分校核Cy＋Hy＋Oy＋ N y＋Sy＋A y＋ W y＝66.7＋3.2＋2.1＋ 1.25＋2.47＋17.97＋6.31=100.00% ，元素分析正确。3.3 发热量计算应用基低位发热量Qydw′＝339C y＋1030H y-109（Oy-Sy-25W y3.4 煤种判别V r=？<10%，煤种为无烟煤Syzs＝4187Sy/ QydwA yzs＝ 4187A y/ Q ydw Wyzs＝4187Wy/ Qydw4. 锅炉结构特性（见结构计算书）5. 锅炉汽水系统（见任务书） （附）6. 燃烧产物和锅炉热平衡计算6.1 理论空气量和理论烟气容积序号项目名称符号单位计算公式或数据来源结果1 理论空气量V 0 Nm 3/kg 0.0889(Cy+0.375Sy)+0.265Hy-0.0333Oy=0.0889× (66.7＋0.375×2.47)+0.265 ×3.2-0.0333×2.1 6.790 2 理论氮气容积V N20Nm 3/kg 0.79V0+0.8Ny/100=0.79 ×6.79+0.8×1.25/100 5.374 3 RO2 气体容积V RO2Nm3/kg 1.866(Cy+0.375 Sy)/100=1.866 ×(66.7+0.375×2.47)/100 1.262 4 理论水蒸汽容积V 0H2ONm 3/kg 11.1Hy/100+1.24Wy/100+0.0161 V0=11.1×3.2/100+1.24×6.31/100+0.0161×6.79 0.543 6.2 空气平衡表受热面名称炉膛、屏凝渣管高温过热器低温过热器高温省煤器高温空气预热器低温省煤器低温空气预热器α′1.15 1.20 1.23 1.26 1.28 1.31 1.33 Δ α0.05 0.03 0.03 0.02 0.03 0.02 0.03 α″1.20 1.23 ...
