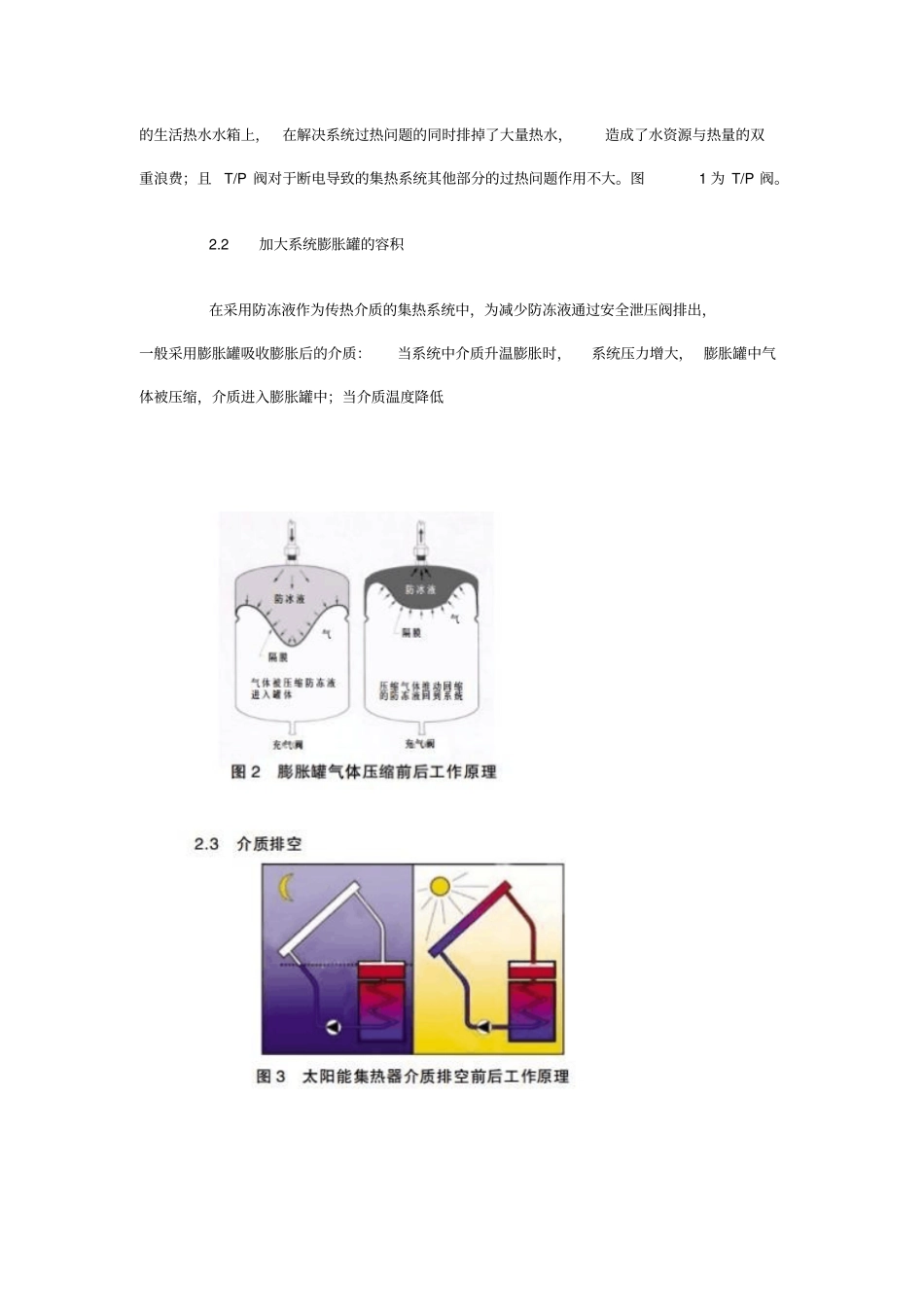

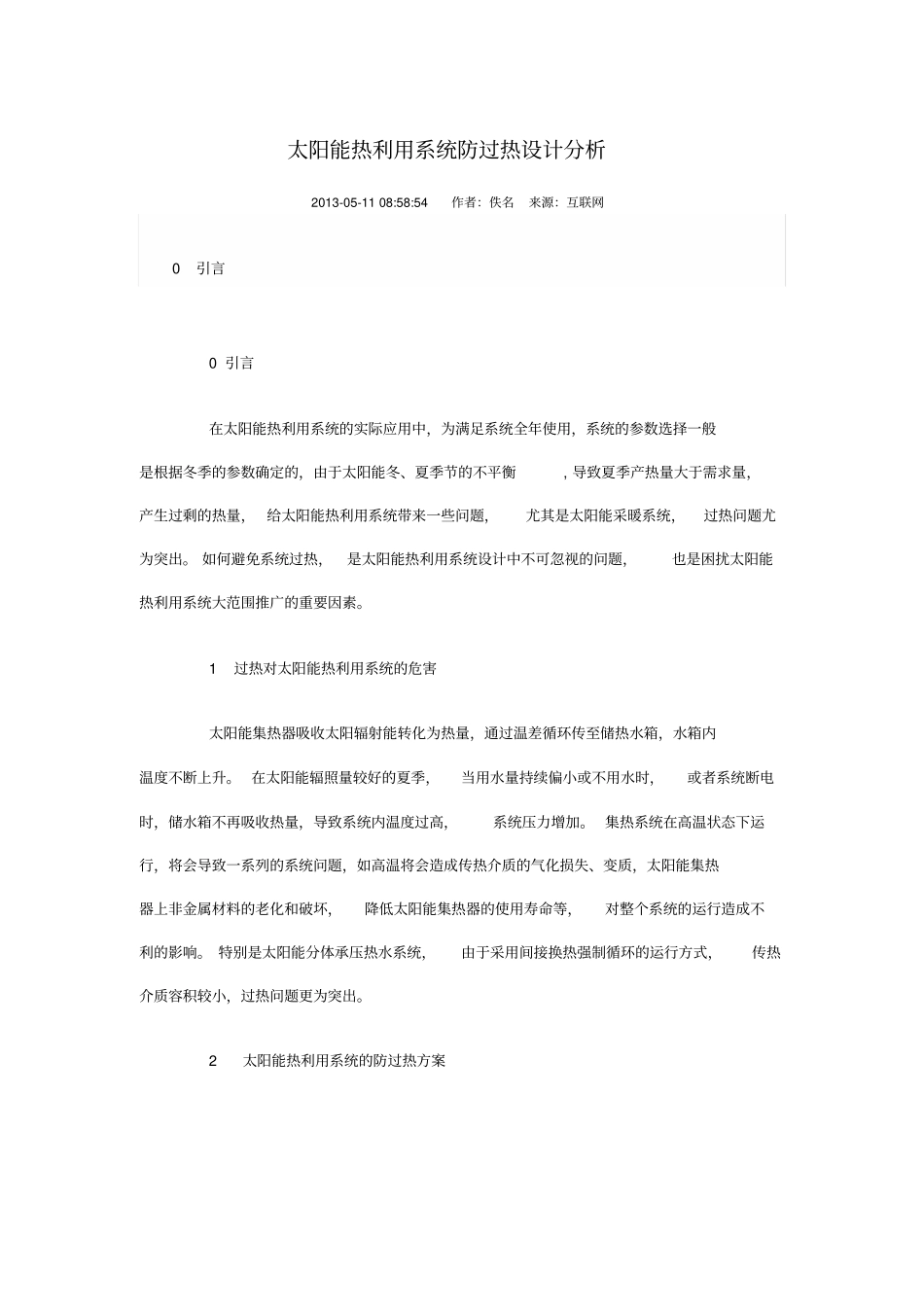

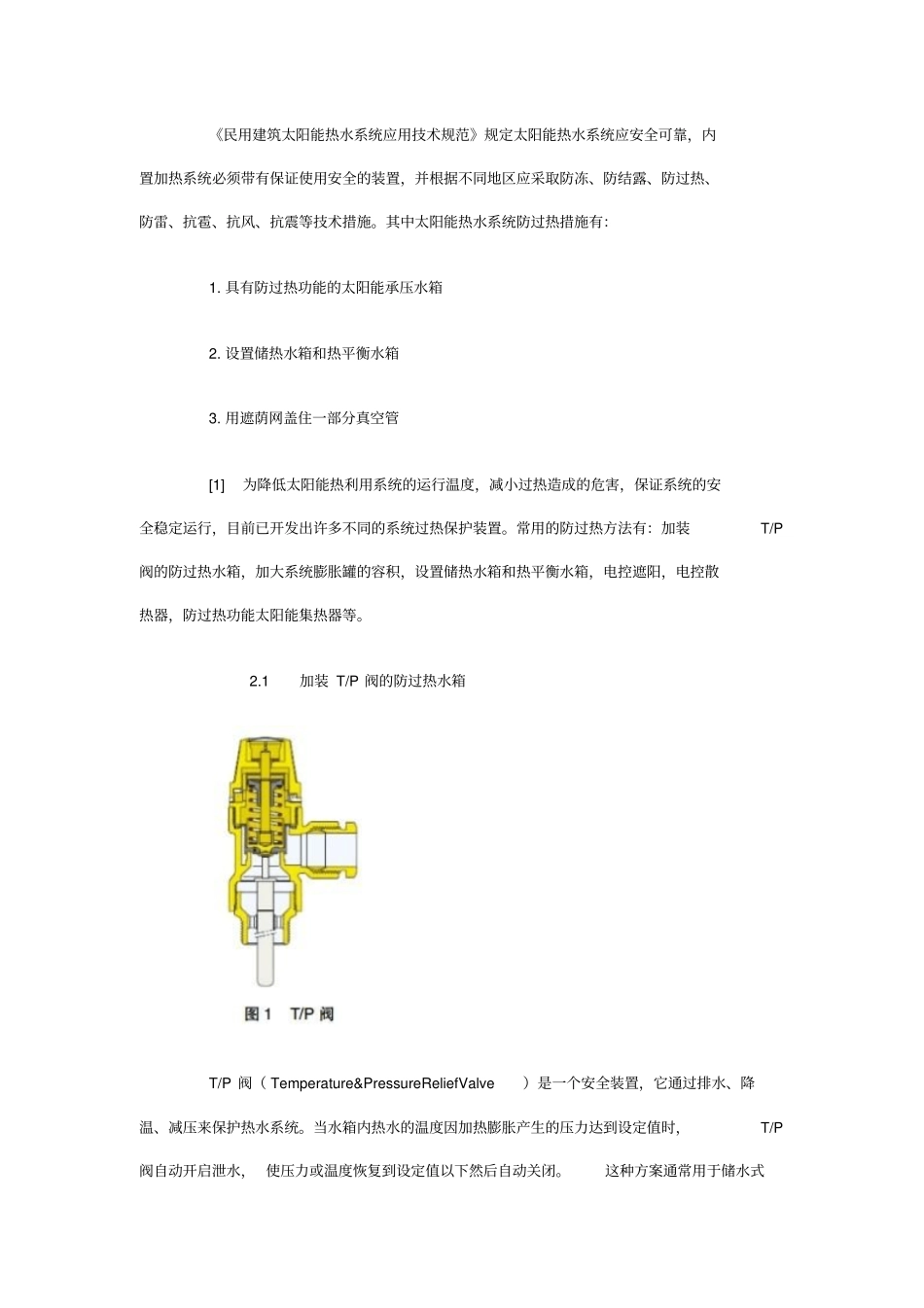

太阳能热利用系统防过热设计分析2013-05-11 08:58:54 作者：佚名来源：互联网0 引言0 引言在太阳能热利用系统的实际应用中，为满足系统全年使用，系统的参数选择一般是根据冬季的参数确定的，由于太阳能冬、夏季节的不平衡, 导致夏季产热量大于需求量，产生过剩的热量， 给太阳能热利用系统带来一些问题，尤其是太阳能采暖系统，过热问题尤为突出。 如何避免系统过热，是太阳能热利用系统设计中不可忽视的问题，也是困扰太阳能热利用系统大范围推广的重要因素。1 过热对太阳能热利用系统的危害太阳能集热器吸收太阳辐射能转化为热量，通过温差循环传至储热水箱，水箱内温度不断上升。 在太阳能辐照量较好的夏季，当用水量持续偏小或不用水时，或者系统断电时，储水箱不再吸收热量，导致系统内温度过高，系统压力增加。 集热系统在高温状态下运行，将会导致一系列的系统问题，如高温将会造成传热介质的气化损失、变质，太阳能集热器上非金属材料的老化和破坏，降低太阳能集热器的使用寿命等，对整个系统的运行造成不利的影响。 特别是太阳能分体承压热水系统，由于采用间接换热强制循环的运行方式，传热介质容积较小，过热问题更为突出。2 太阳能热利用系统的防过热方案《民用建筑太阳能热水系统应用技术规范》规定太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。其中太阳能热水系统防过热措施有：1. 具有防过热功能的太阳能承压水箱2. 设置储热水箱和热平衡水箱3. 用遮荫网盖住一部分真空管[1] 为降低太阳能热利用系统的运行温度，减小过热造成的危害，保证系统的安全稳定运行，目前已开发出许多不同的系统过热保护装置。常用的防过热方法有：加装T/P阀的防过热水箱，加大系统膨胀罐的容积，设置储热水箱和热平衡水箱，电控遮阳，电控散热器，防过热功能太阳能集热器等。2.1 加装 T/P 阀的防过热水箱T/P 阀（ Temperature&PressureReliefValve）是一个安全装置，它通过排水、降温、减压来保护热水系统。当水箱内热水的温度因加热膨胀产生的压力达到设定值时，T/P阀自动开启泄水， 使压力或温度恢复到设定值以下然后自动关闭。这种方案通常用于储水式的生活热水水箱上，在解决系统过热问题的同时排掉了大量热水，造成了水资源与热量的双重浪费；且T/P 阀对于断电导致的集热系统其他部分的过热问题作用不大。图1 为 T/P...
