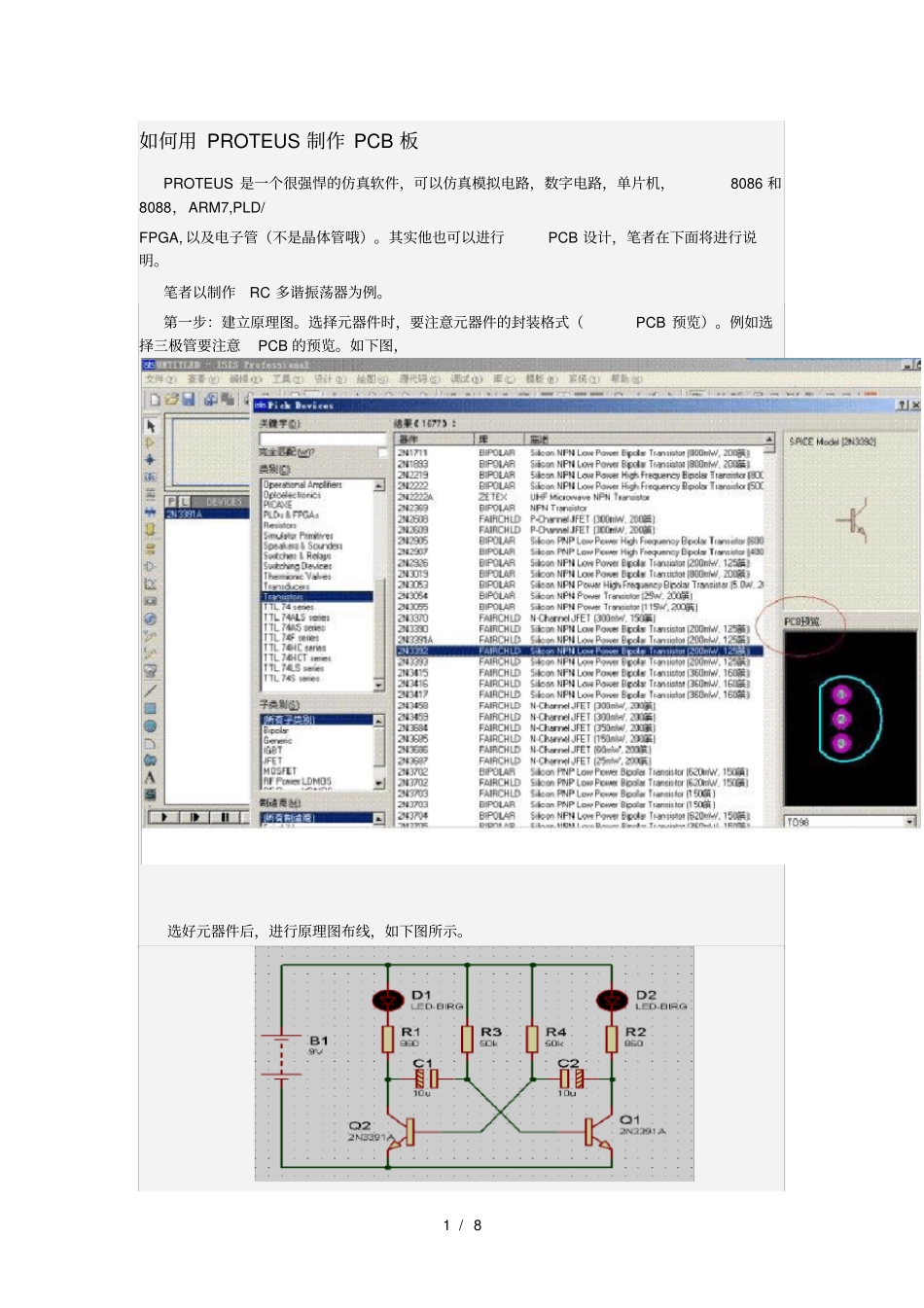

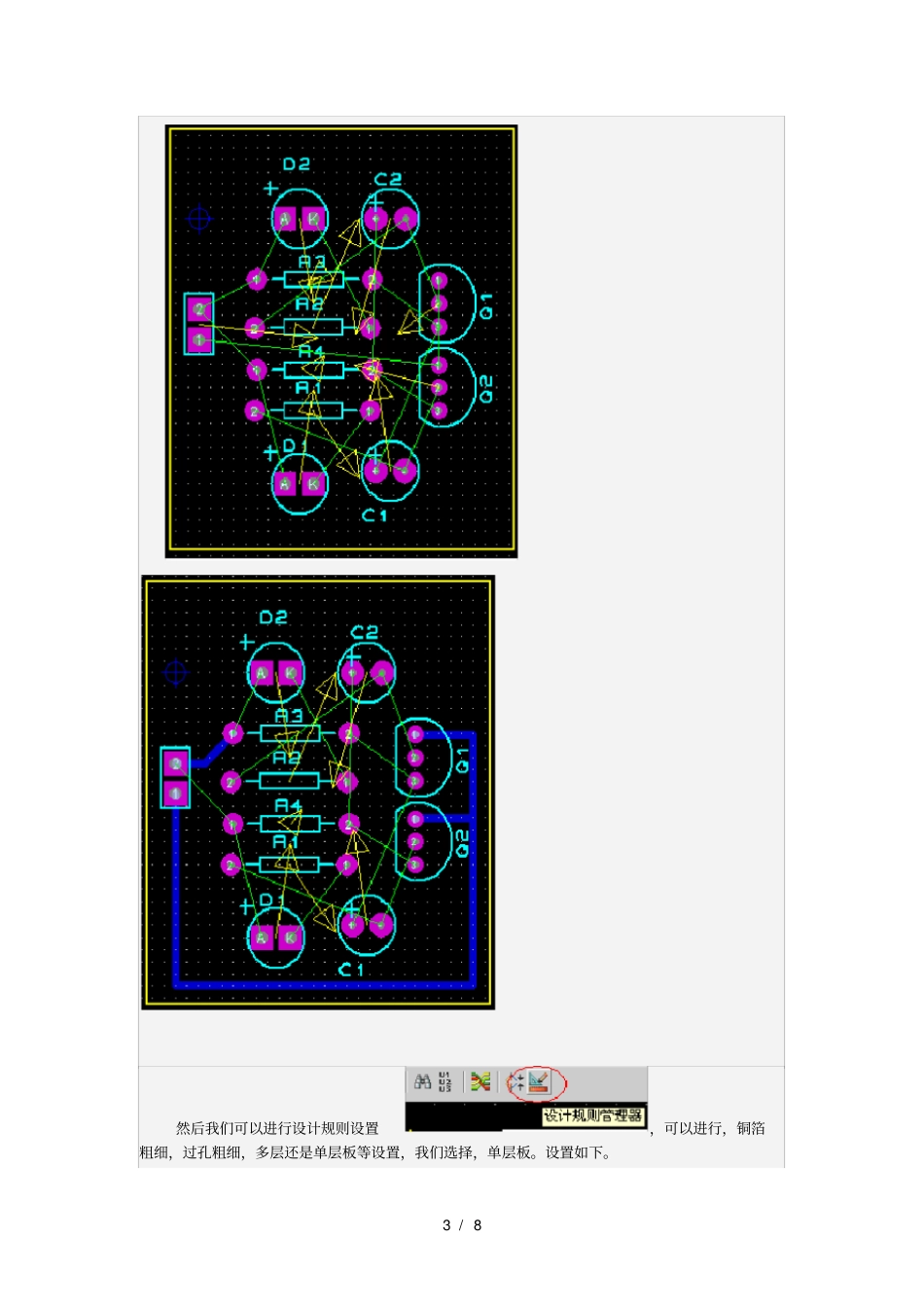

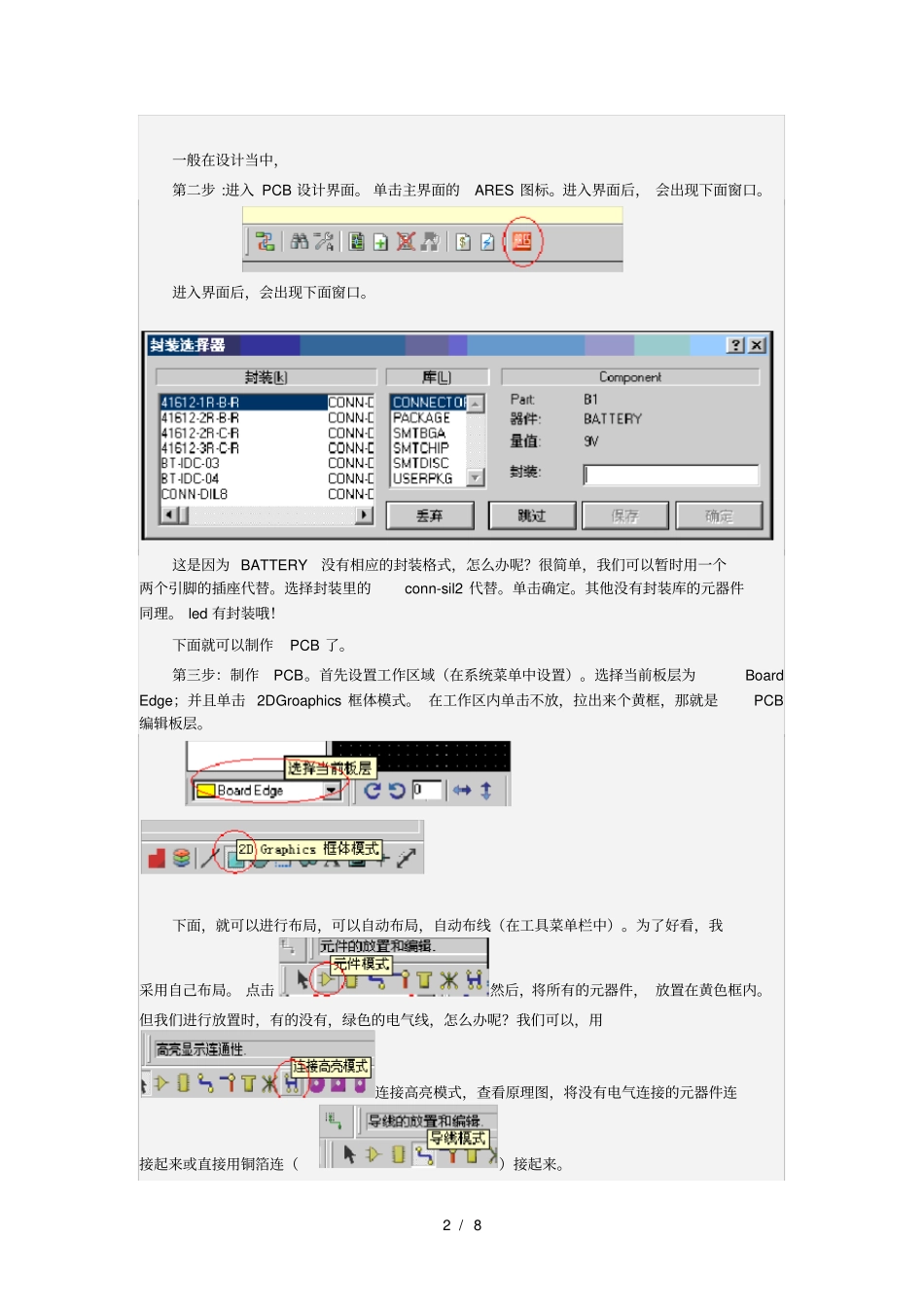

1 / 8 如何用 PROTEUS 制作 PCB 板 PROTEUS 是一个很强悍的仿真软件，可以仿真模拟电路，数字电路，单片机，8086 和8088，ARM7,PLD/ FPGA, 以及电子管（不是晶体管哦）。其实他也可以进行PCB 设计，笔者在下面将进行说明。笔者以制作RC 多谐振荡器为例。第一步：建立原理图。选择元器件时，要注意元器件的封装格式（PCB 预览）。例如选择三极管要注意PCB 的预览。如下图，选好元器件后，进行原理图布线，如下图所示。2 / 8 一般在设计当中，第二步 :进入 PCB 设计界面。 单击主界面的ARES 图标。进入界面后， 会出现下面窗口。进入界面后，会出现下面窗口。这是因为 BATTERY没有相应的封装格式，怎么办呢？很简单，我们可以暂时用一个两个引脚的插座代替。选择封装里的conn-sil2 代替。单击确定。其他没有封装库的元器件同理。 led 有封装哦！下面就可以制作PCB 了。第三步：制作PCB。首先设置工作区域（在系统菜单中设置）。选择当前板层为Board Edge；并且单击 2DGroaphics 框体模式。 在工作区内单击不放，拉出来个黄框，那就是PCB编辑板层。下面，就可以进行布局，可以自动布局，自动布线（在工具菜单栏中）。为了好看，我采用自己布局。 点击然后，将所有的元器件， 放置在黄色框内。但我们进行放置时，有的没有，绿色的电气线，怎么办呢？我们可以，用连接高亮模式，查看原理图，将没有电气连接的元器件连接起来或直接用铜箔连（）接起来。3 / 8 然后我们可以进行设计规则设置，可以进行，铜箔粗细，过孔粗细，多层还是单层板等设置，我们选择，单层板。设置如下。4 / 8 下面我们可以自动布线了，可以选择工具菜单的自动布线或，一般默认，选开始布线就可以了，数秒后如下图。
