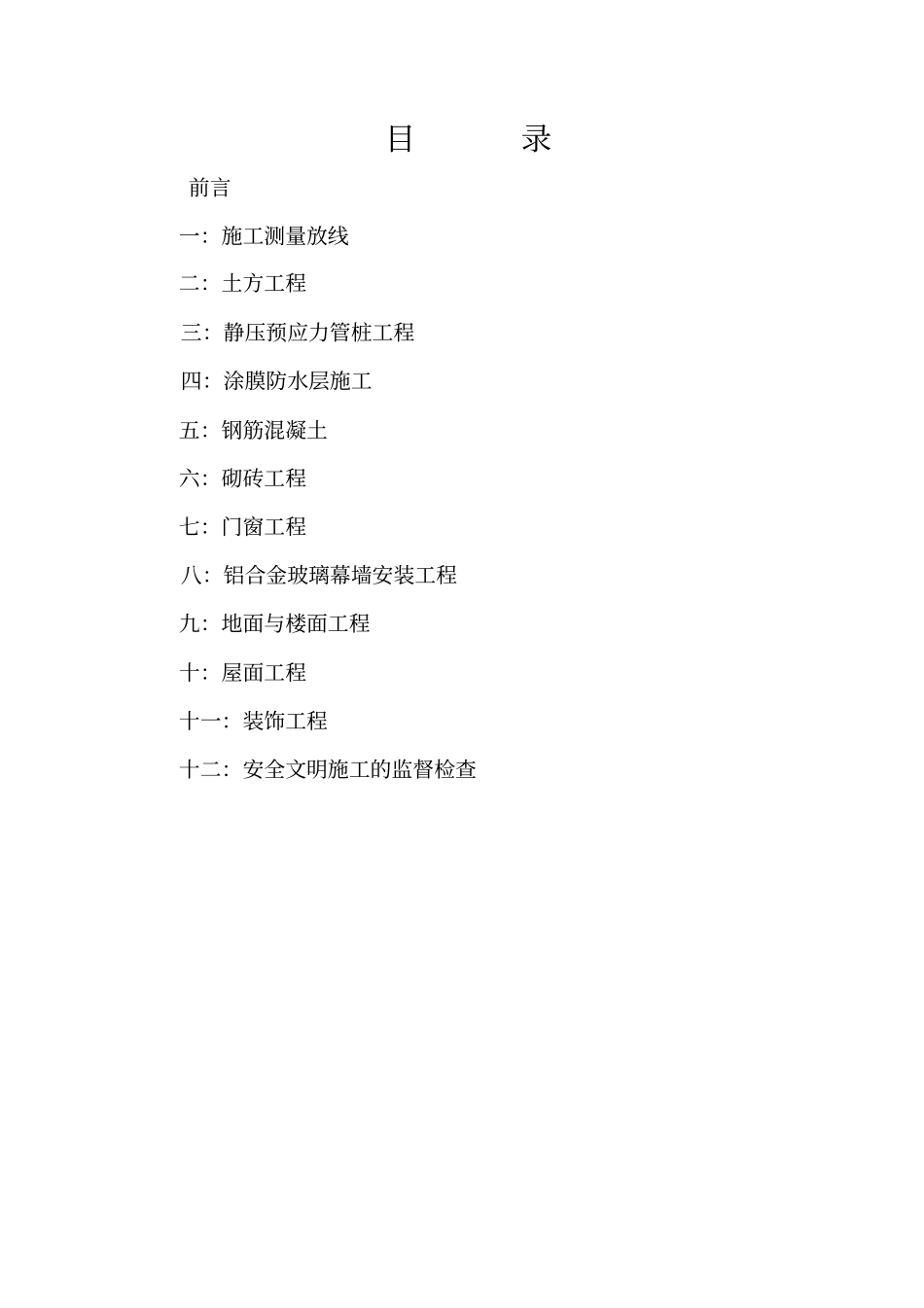

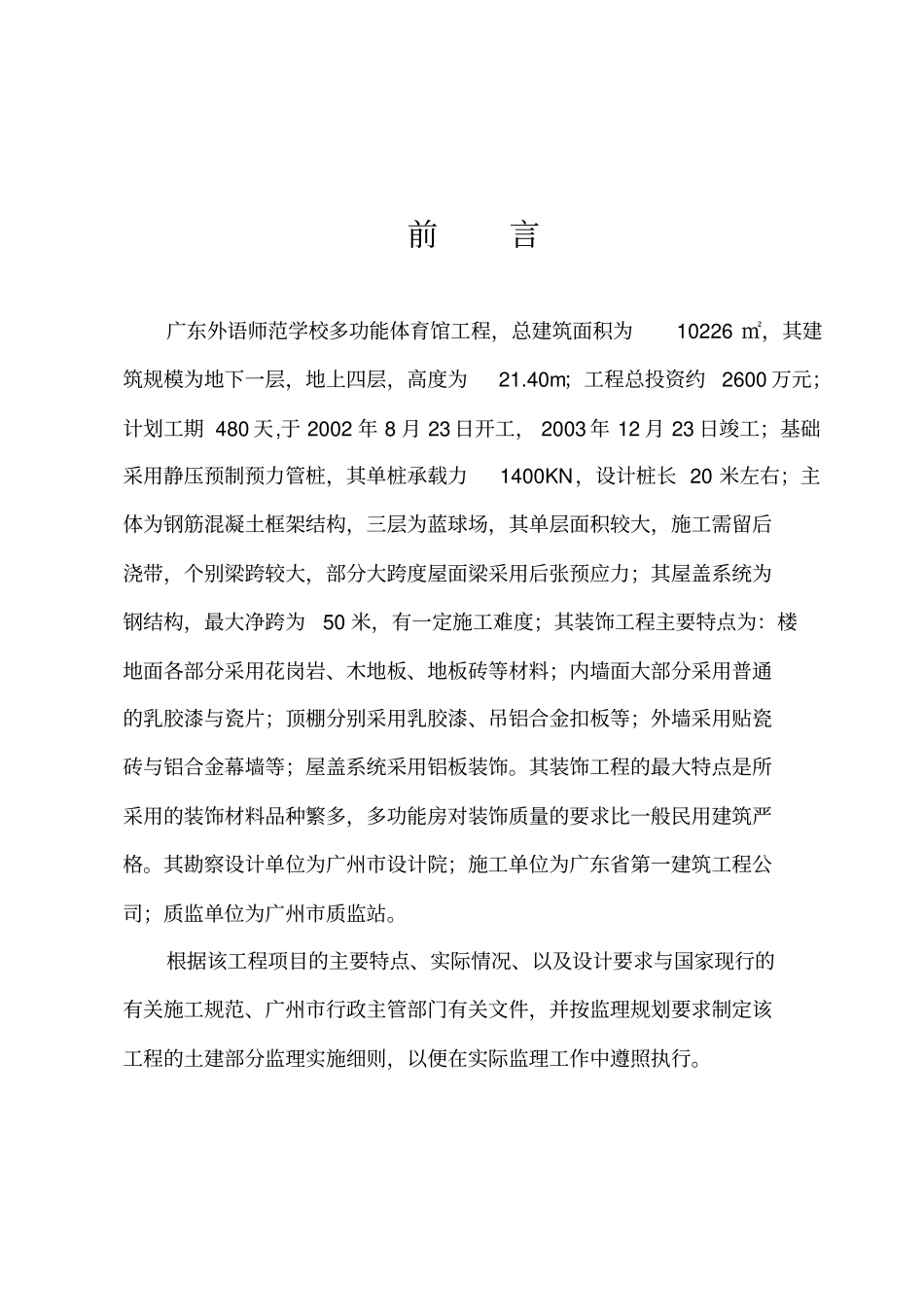

广东外语师范学校多功能体育馆监理实施细则(土建分册 )编制：刘友军审核：陈斗勇二 00 二年十月十日目录前言一：施工测量放线二：土方工程三：静压预应力管桩工程四：涂膜防水层施工五：钢筋混凝土六：砌砖工程七：门窗工程八：铝合金玻璃幕墙安装工程九：地面与楼面工程十：屋面工程十一：装饰工程十二：安全文明施工的监督检查前言广东外语师范学校多功能体育馆工程，总建筑面积为10226 ㎡，其建筑规模为地下一层，地上四层，高度为21.40m；工程总投资约2600 万元；计划工期 480 天,于 2002 年 8 月 23 日开工， 2003 年 12 月 23 日竣工；基础采用静压预制预力管桩，其单桩承载力1400KN，设计桩长 20 米左右；主体为钢筋混凝土框架结构，三层为蓝球场，其单层面积较大，施工需留后浇带，个别梁跨较大，部分大跨度屋面梁采用后张预应力；其屋盖系统为钢结构，最大净跨为50 米，有一定施工难度；其装饰工程主要特点为：楼地面各部分采用花岗岩、木地板、地板砖等材料；内墙面大部分采用普通的乳胶漆与瓷片；顶棚分别采用乳胶漆、吊铝合金扣板等；外墙采用贴瓷砖与铝合金幕墙等；屋盖系统采用铝板装饰。其装饰工程的最大特点是所采用的装饰材料品种繁多，多功能房对装饰质量的要求比一般民用建筑严格。其勘察设计单位为广州市设计院；施工单位为广东省第一建筑工程公司；质监单位为广州市质监站。根据该工程项目的主要特点、实际情况、以及设计要求与国家现行的有关施工规范、广州市行政主管部门有关文件，并按监理规划要求制定该工程的土建部分监理实施细则，以便在实际监理工作中遵照执行。一、施工测量放线1、要求建立施工控制网①、认真审核施工测量方案，看其网点设置是否满足要求；②、要求施工控制网点、水准点、控制点等标志，设置牢固、稳定、不下沉、不变位，并作好保护。2、高程控制①、根据总平面图上设的水准点，用水准仪准确地引测到施工场地，建立场内控制点；②、高程的引测往返进行一个测回，其闭合误差要在允许范围内并修正；3、建筑轴线的定位及标定①、根据总平面图定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸；②、分划轴线开间尺寸，应用总长度尺寸进行复核，减少分划误差；③、延伸轴线标志的轴线桩、 龙门架应架设在距离开挖基坑上坡边1～1.5m 以外，轴线标志应标划出各纵横轴线代号。4、基础施工测量放线①、桩基的轴线以基准线引出，基准线由建设单位从已建的一区学生宿舍已定的测点...
