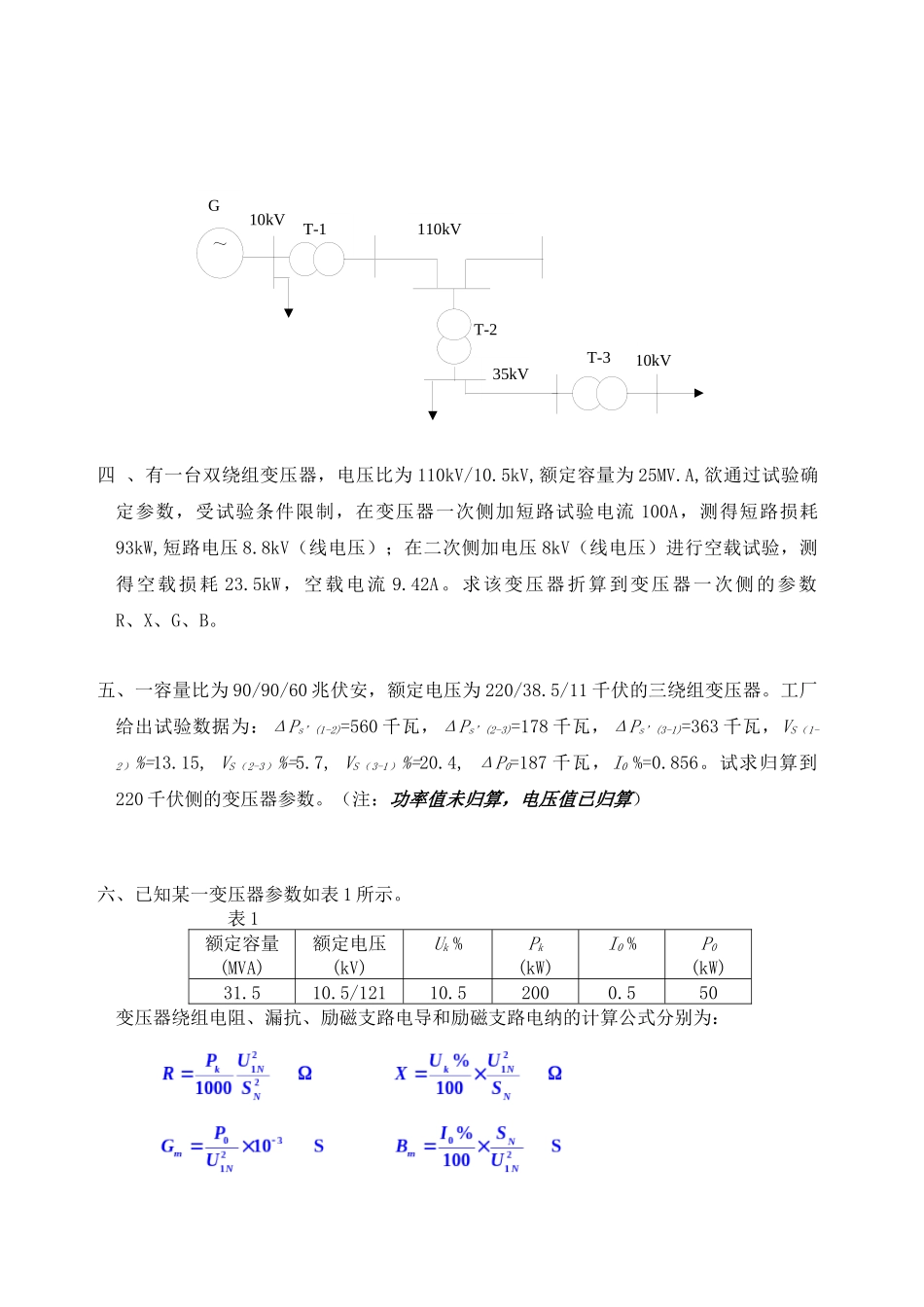

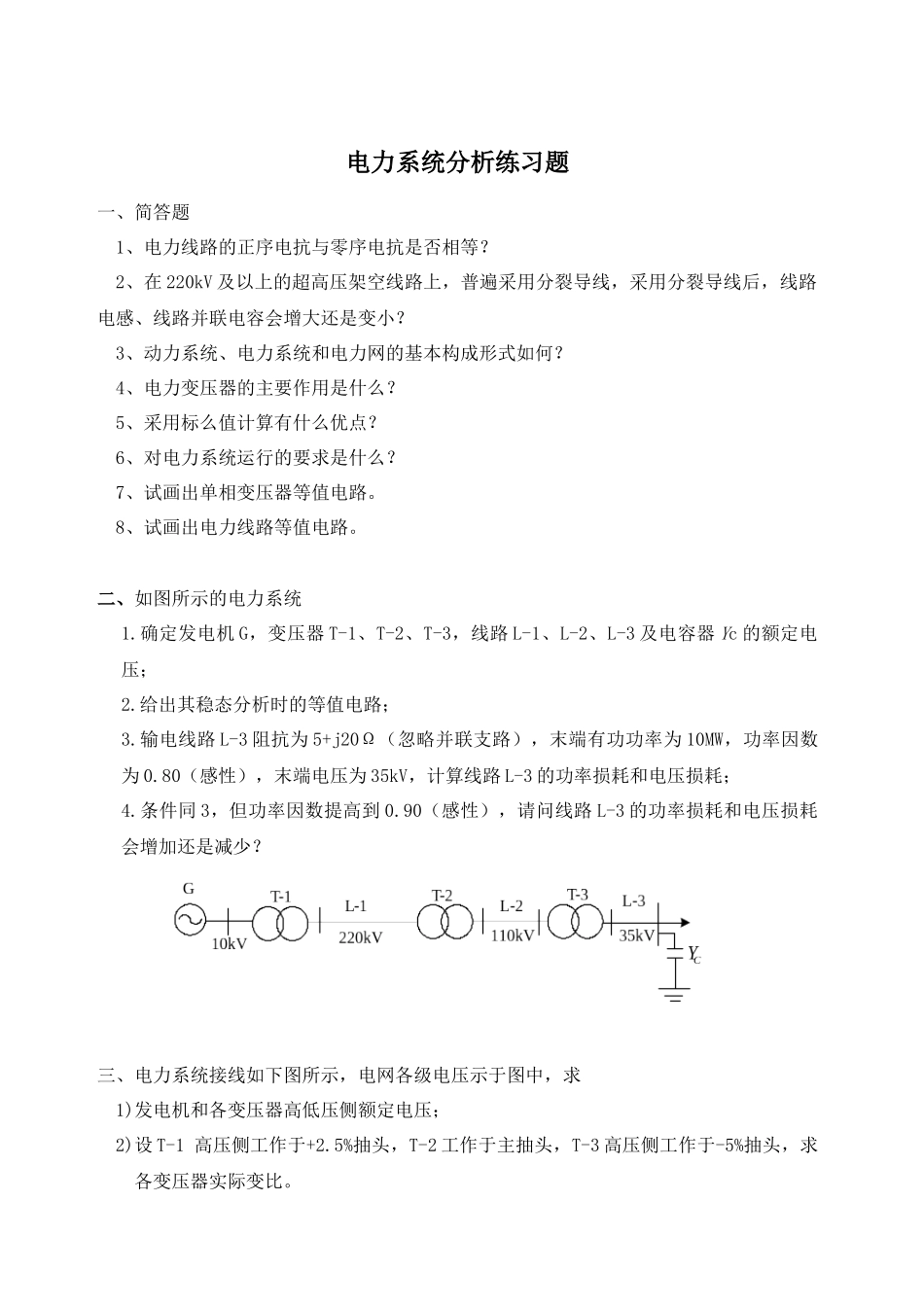

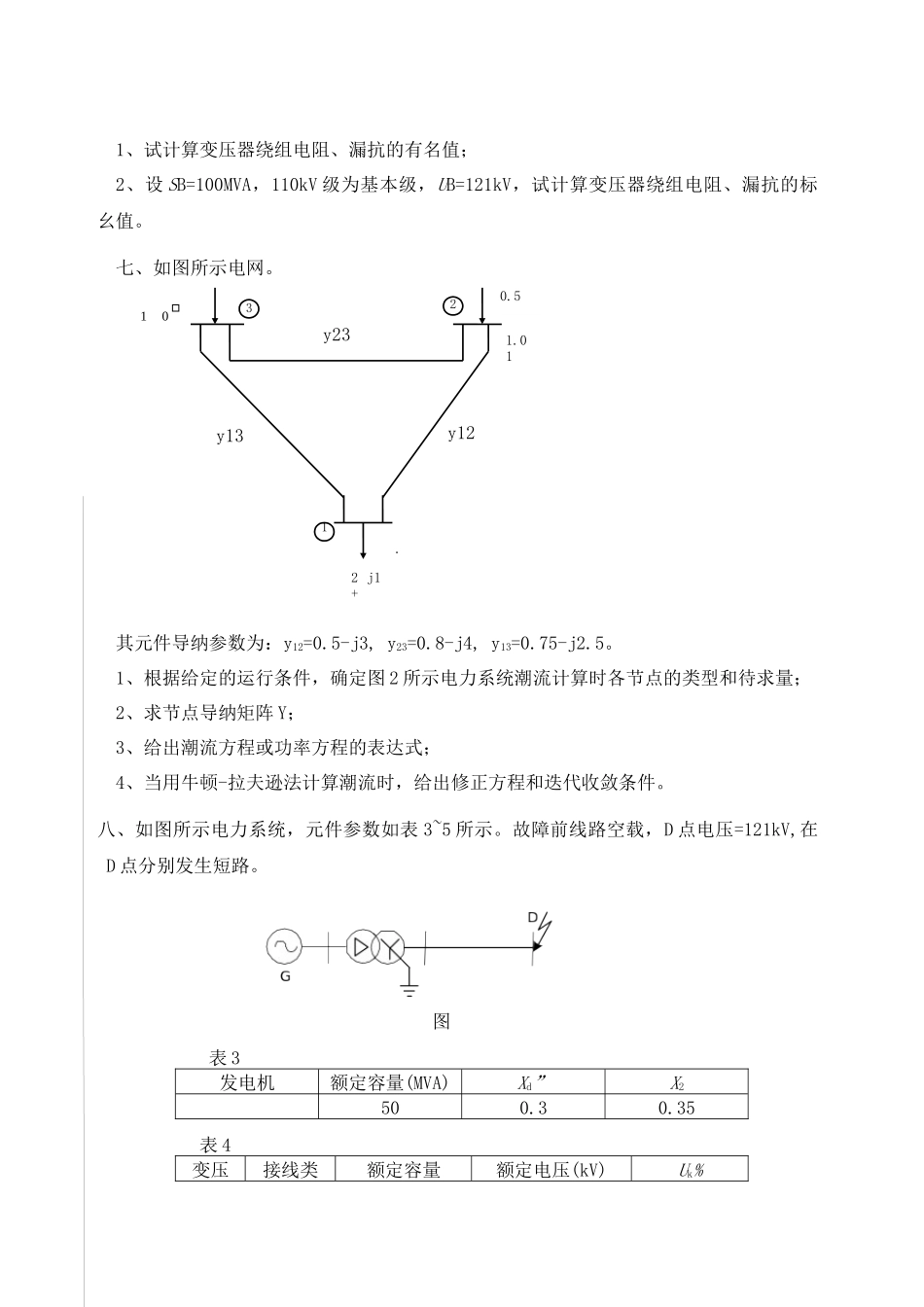

电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在 220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。8、试画出电力线路等值电路。二、如图所示的电力系统1.确定发电机 G，变压器 T-1、T-2、T-3，线路 L-1、L-2、L-3 及电容器 Yc 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路 L-3 阻抗为 5+j20Ω（忽略并联支路），末端有功功率为 10MW，功率因数为 0.80（感性），末端电压为 35kV，计算线路 L-3 的功率损耗和电压损耗；4.条件同 3，但功率因数提高到 0.90（感性），请问线路 L-3 的功率损耗和电压损耗会增加还是减少？ 三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设 T-1 高压侧工作于+2.5%抽头，T-2 工作于主抽头，T-3 高压侧工作于-5%抽头，求各变压器实际变比。10kV35kVT-3T-2110kV10kVT-1G～ 四 、有一台双绕组变压器，电压比为 110kV/10.5kV,额定容量为 25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流 100A，测得短路损耗93kW,短路电压 8.8kV（线电压）；在二次侧加电压 8kV（线电压）进行空载试验，测得空载损耗 23.5kW，空载电流 9.42A。求该变压器折算到变压器一次侧的参数R、X、G、B。五、一容量比为 90/90/60 兆伏安，额定电压为 220/38.5/11 千伏的三绕组变压器。工厂给出试验数据为：ΔPs’(1-2)=560 千瓦，ΔPs’(2-3)=178 千瓦，ΔPs’(3-1)=363 千瓦，VS（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4, ΔP0=187 千瓦，I0 %=0.856。试求归算到220 千伏侧的变压器参数。（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表 1 所示。表 1额定容量(MVA)额定电压(kV)Uk %Pk(kW)I0 %P0(kW)31.510.5/12110.52000.550变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为： 010.51.012+j1.123y13y23y121、试计算变压器绕组电阻、漏抗的有名值；2、设 SB=100MVA，110kV 级为基本级，UB=121kV，试计算变压器绕组电阻、漏抗的标幺值。七、如图所示电网。 其元件导纳参数为：y12=0.5-j3,...
