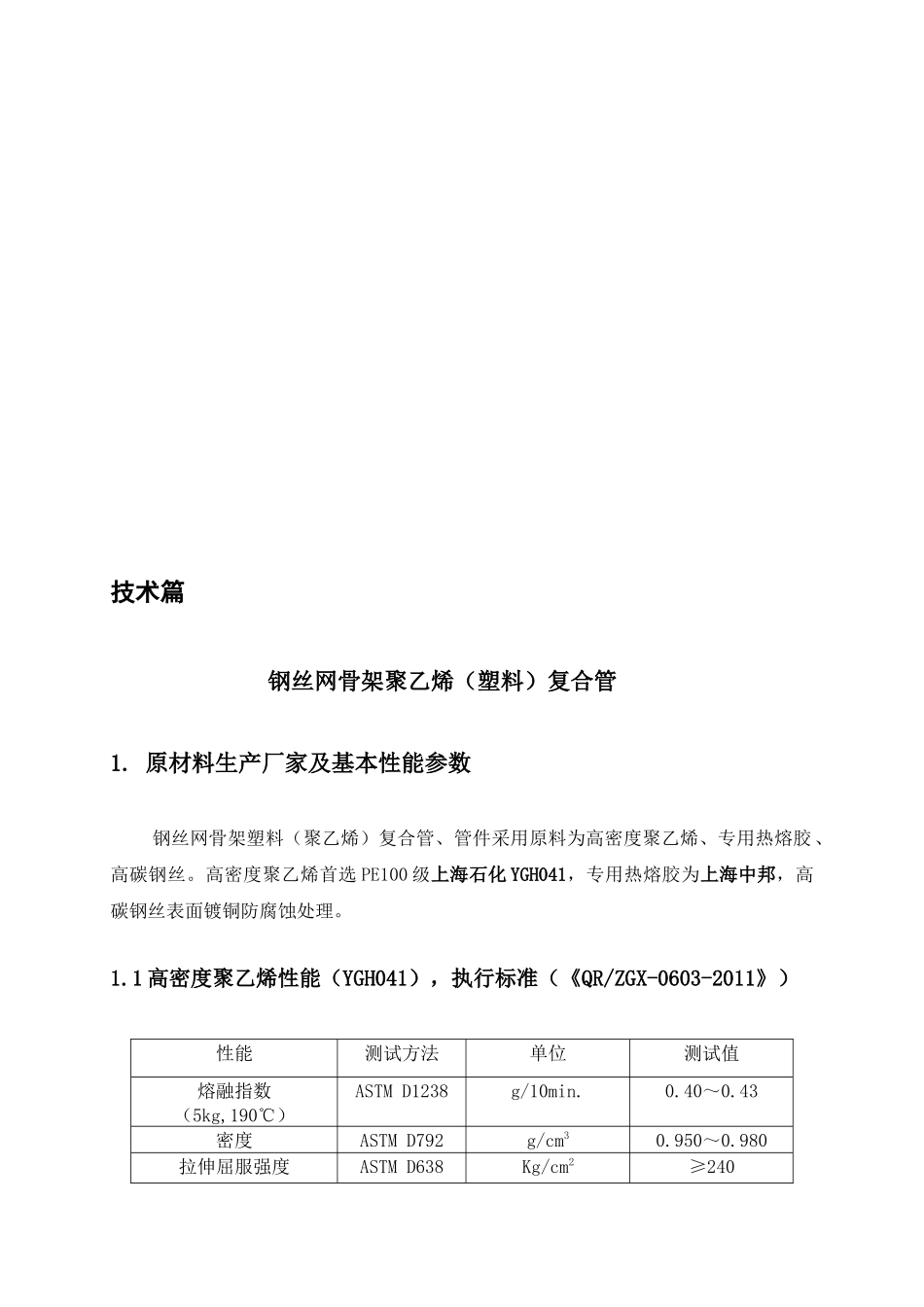

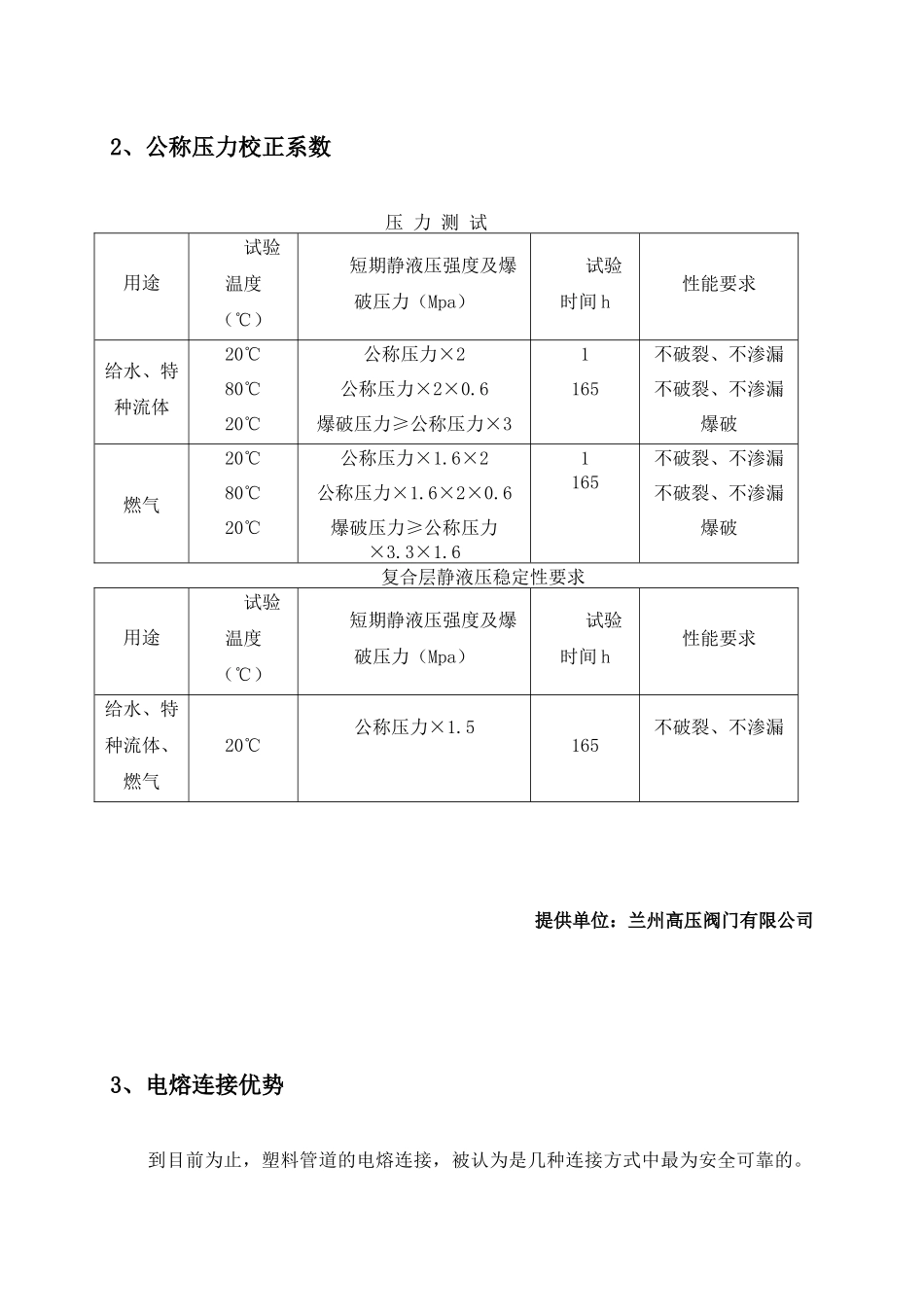

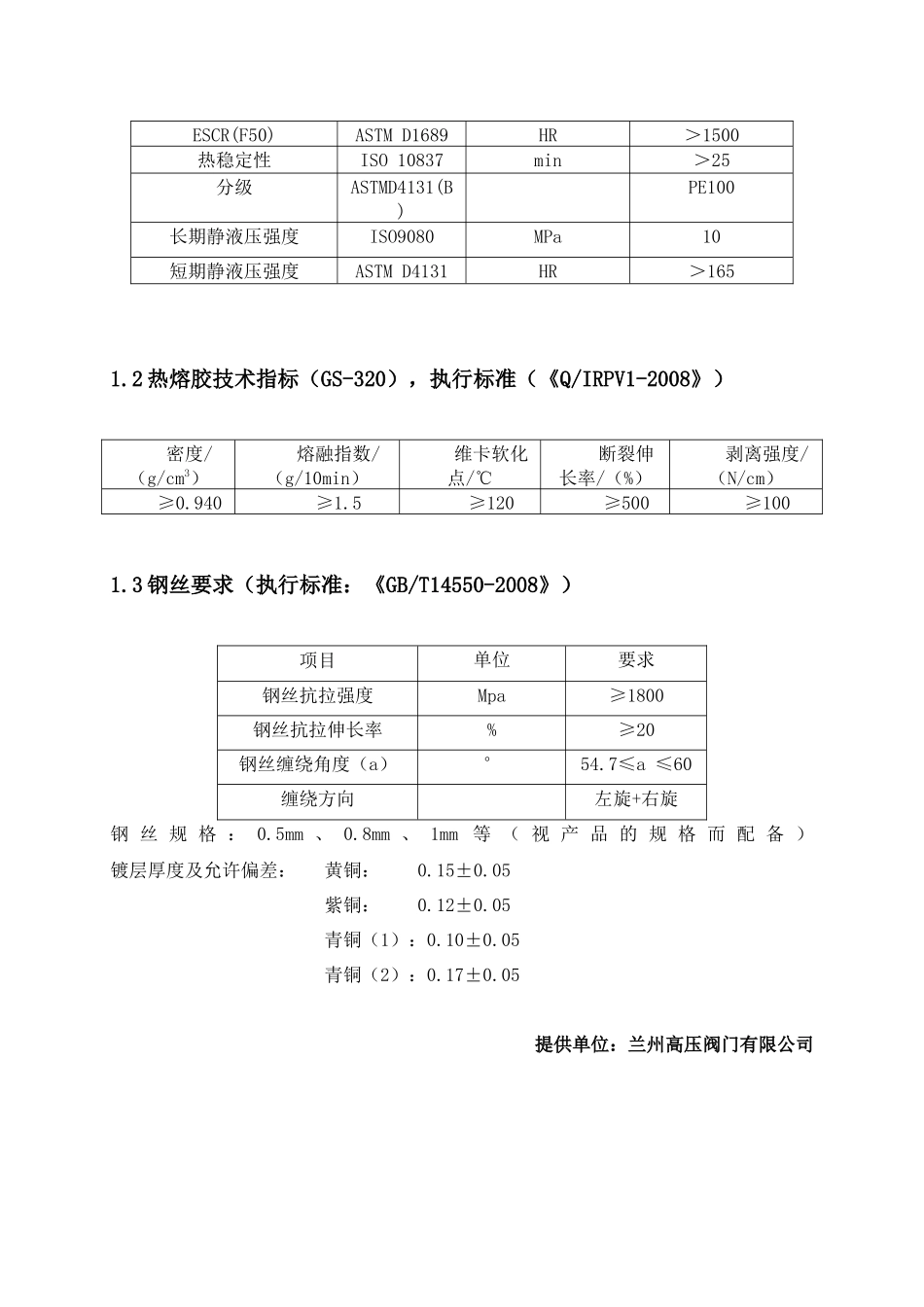

技术篇钢丝网骨架聚乙烯（塑料）复合管1. 原材料生产厂家及基本性能参数钢丝网骨架塑料（聚乙烯）复合管、管件采用原料为高密度聚乙烯、专用热熔胶、高碳钢丝。高密度聚乙烯首选 PE100 级上海石化 YGH041，专用热熔胶为上海中邦，高碳钢丝表面镀铜防腐蚀处理。1.1 高密度聚乙烯性能（YGH041），执行标准（《QR/ZGX-0603-2011》）性能测试方法单位测试值熔融指数（5kg,190℃）ASTM D1238g/10min.0.40～0.43密度ASTM D792g/cm30.950～0.980拉伸屈服强度ASTM D638Kg/cm2≥240ESCR(F50)ASTM D1689HR＞1500热稳定性ISO 10837min＞25分级ASTMD4131(B)PE100长期静液压强度ISO9080MPa10短期静液压强度ASTM D4131HR＞1651.2 热熔胶技术指标（GS-320），执行标准（《Q/IRPV1-2008》）密度/（g/cm3）熔融指数/（g/10min）维卡软化点/℃断裂伸长率/（%）剥离强度/（N/cm）≥0.940≥1.5≥120≥500≥1001.3 钢丝要求（执行标准：《GB/T14550-2008》）项目单位要求钢丝抗拉强度Mpa≥1800钢丝抗拉伸长率%≥20钢丝缠绕角度（a）°54.7≤a ≤60缠绕方向左旋+右旋钢 丝 规 格 ： 0.5mm 、 0.8mm 、 1mm 等 （ 视 产 品 的 规 格 而 配 备 ） 镀层厚度及允许偏差： 黄铜： 0.15±0.05 紫铜： 0.12±0.05 青铜（1）：0.10±0.05 青铜（2）：0.17±0.05提供单位：兰州高压阀门有限公司2、公称压力校正系数压 力 测 试用途试验温度（℃）短期静液压强度及爆破压力（Mpa）试验时间 h性能要求给水、特种流体20℃80℃20℃公称压力×2公称压力×2×0.6爆破压力≥公称压力×31165不破裂、不渗漏不破裂、不渗漏爆破燃气20℃80℃20℃公称压力×1.6×2公称压力×1.6×2×0.6爆破压力≥公称压力×3.3×1.61165不破裂、不渗漏不破裂、不渗漏爆破复合层静液压稳定性要求用途试验温度（℃）短期静液压强度及爆破压力（Mpa）试验时间 h性能要求给水、特种流体、燃气20℃公称压力×1.5165不破裂、不渗漏 提供单位：兰州高压阀门有限公司3、电熔连接优势到目前为止，塑料管道的电熔连接，被认为是几种连接方式中最为安全可靠的。该连接方式可以保证管接头、管件连接性能良好，熔接管接头及管件能有效地防止松脱、开裂、拉开。正常情况下，管线试压合格后，电熔接头部位，不需要额外的运行与维护，这对于埋地管线尤为方便。塑料（复合）管道几种连接方式的安全性能比较如下表所示。几种连接方式的安全性能比较连接方式焊接系数热气体焊接...
