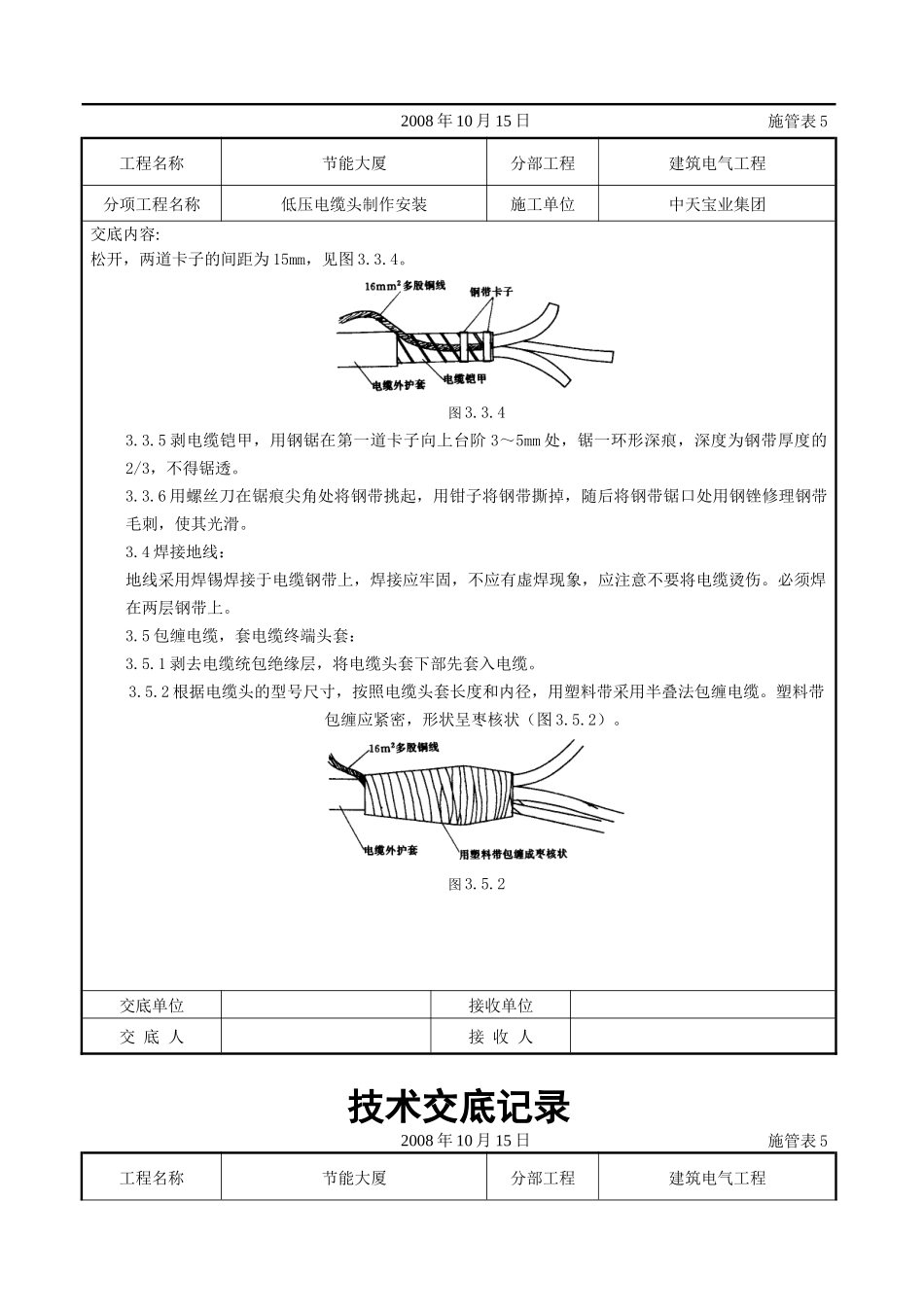

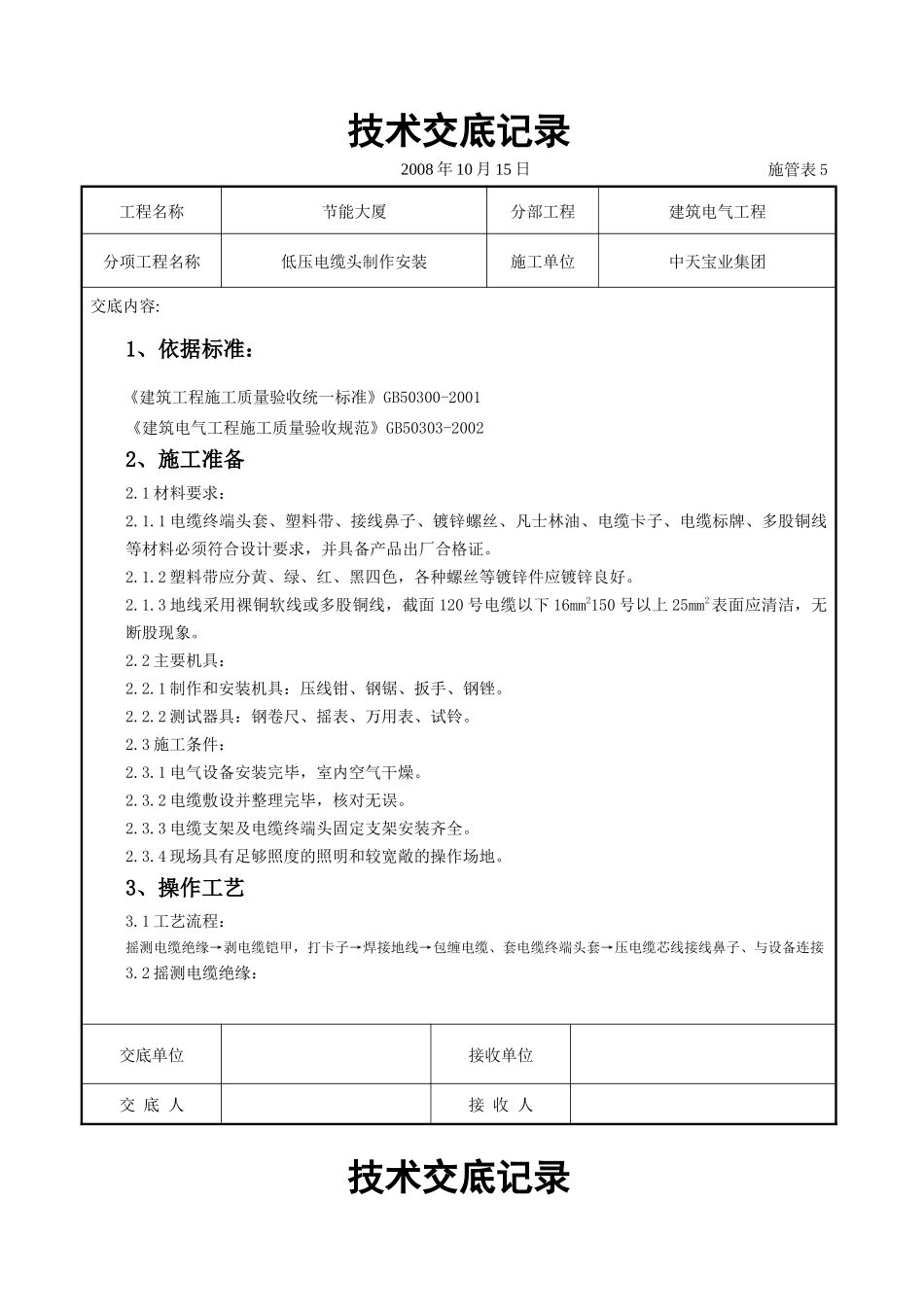

技术交底记录2008 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称低压电缆头制作安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20022、施工准备2.1 材料要求：2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。2.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。2.1.3 地线采用裸铜软线或多股铜线，截面 120 号电缆以下 16mm2150 号以上 25mm2表面应清洁，无断股现象。2.2 主要机具：2.2.1 制作和安装机具：压线钳、钢锯、扳手、钢锉。2.2.2 测试器具：钢卷尺、摇表、万用表、试铃。2.3 施工条件：2.3.1 电气设备安装完毕，室内空气干燥。2.3.2 电缆敷设并整理完毕，核对无误。2.3.3 电缆支架及电缆终端头固定支架安装齐全。2.3.4 现场具有足够照度的照明和较宽敞的操作场地。3、操作工艺3.1 工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2 摇测电缆绝缘：交底单位接收单位交 底 人接 收 人技术交底记录2008 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称低压电缆头制作安装施工单位中天宝业集团交底内容:3.2.1 选用 1000V 摇表，对电缆进行摇测，绝缘电阻应在 10MΩ 以上。3.2.2 电缆摇测完毕后，应将芯线分别对地放电。3.3 剥电缆铠甲，打卡子：3.3.1 根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸见表 3.3.1 和图 3.3.1。图 3.3.1电缆头套型号尺寸 表 3.3.1序号型号规格尺寸适用范围1（mm）D（mm）VV，V1V 四芯（mm2）VV20，V1V20四芯（mm2）123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～1201501853.3.2 将地线的焊接部位用钢锉处理，以备焊接。3.3.3 在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。3.3.4 利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带交底单位接收单位交 底 人接 收 人技术交底记录2008 年 10 月 15 日施管表 5工程名称...
