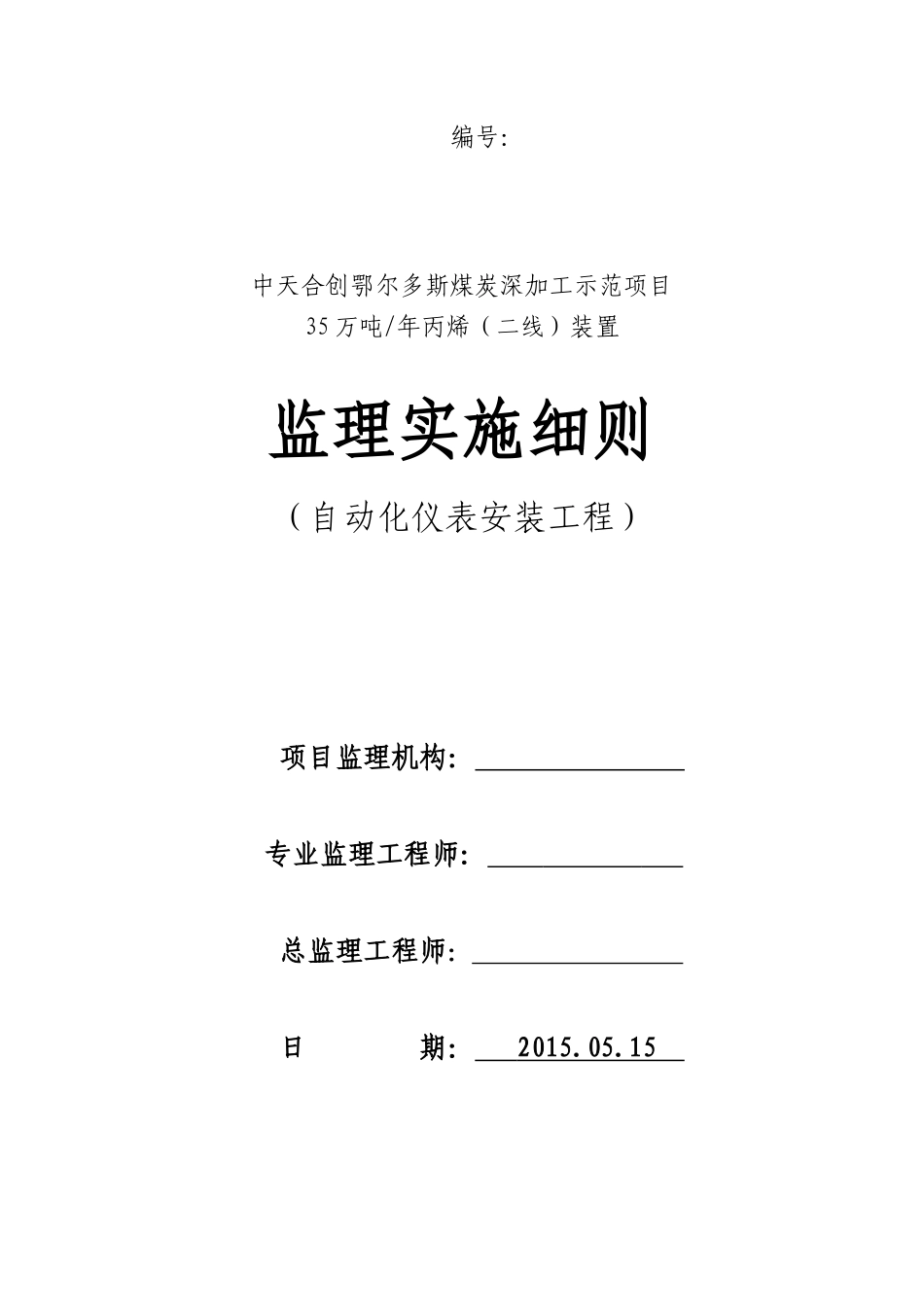

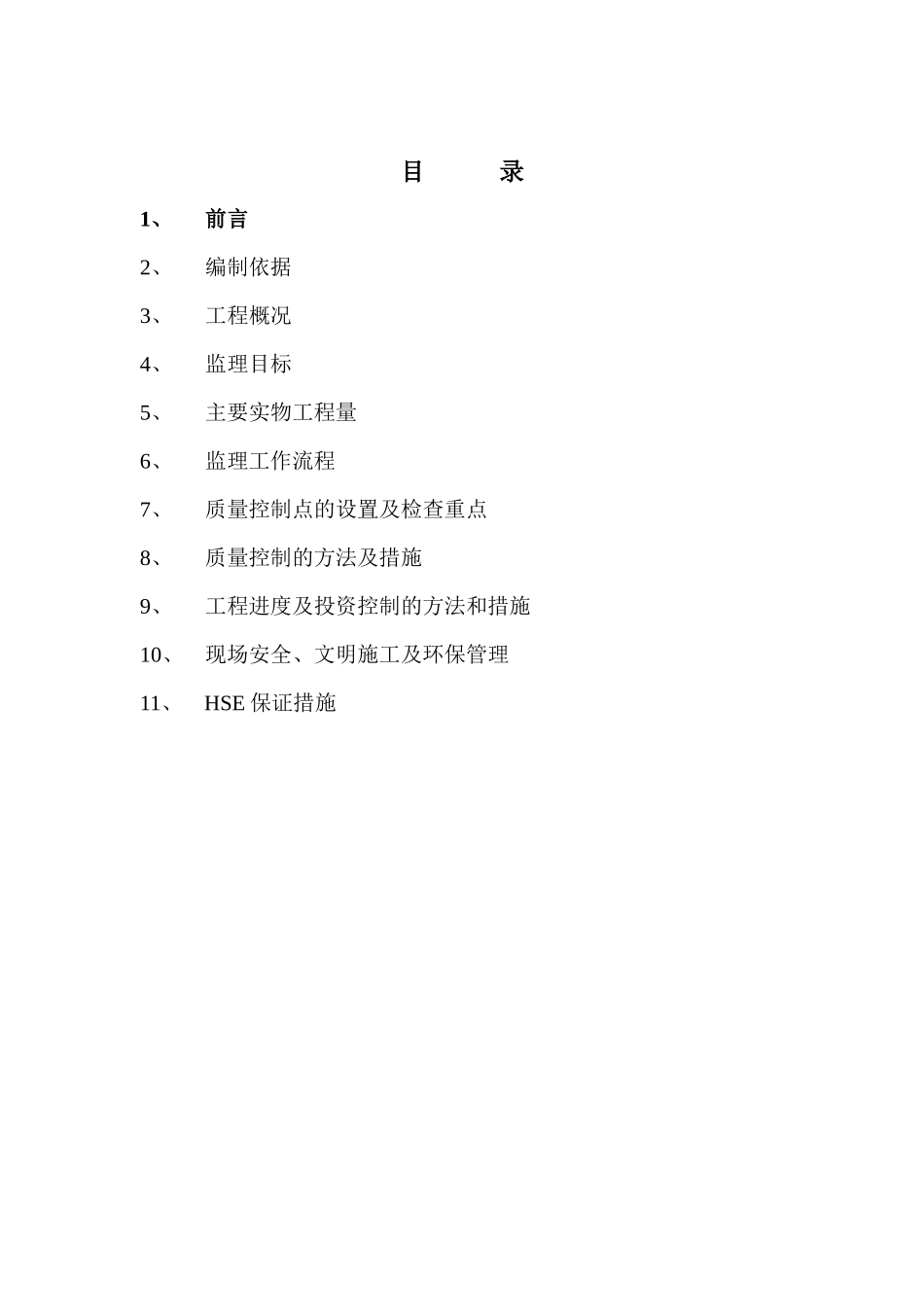

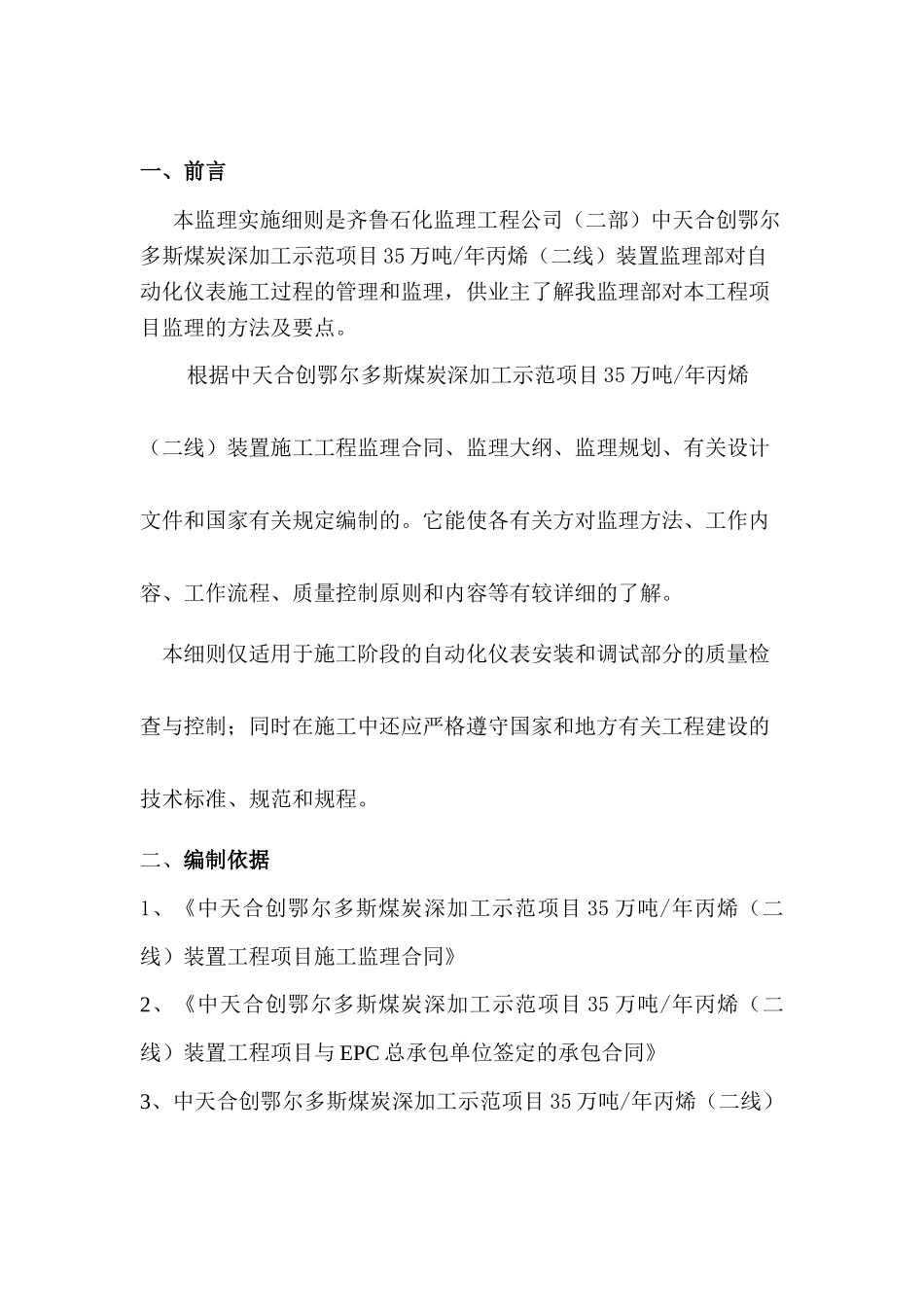

编号：中天合创鄂尔多斯煤炭深加工示范项目35 万吨/年丙烯（二线）装置监理实施细则（自动化仪表安装工程）项目监理机构： 专业监理工程师： 总监理工程师： 日 期： 2015.05.15 目 录1、前言2、编制依据3、工程概况4、监理目标5、主要实物工程量6、监理工作流程7、质量控制点的设置及检查重点8、质量控制的方法及措施9、工程进度及投资控制的方法和措施10、现场安全、文明施工及环保管理11、 HSE 保证措施 一、前言 本监理实施细则是齐鲁石化监理工程公司（二部）中天合创鄂尔多斯煤炭深加工示范项目 35 万吨/年丙烯（二线）装置监理部对自动化仪表施工过程的管理和监理，供业主了解我监理部对本工程项目监理的方法及要点。根据中天合创鄂尔多斯煤炭深加工示范项目 35 万吨/年丙烯（二线）装置施工工程监理合同、监理大纲、监理规划、有关设计文件和国家有关规定编制的。它能使各有关方对监理方法、工作内容、工作流程、质量控制原则和内容等有较详细的了解。 本细则仅适用于施工阶段的自动化仪表安装和调试部分的质量检查与控制；同时在施工中还应严格遵守国家和地方有关工程建设的技术标准、规范和规程。二、编制依据1、《中天合创鄂尔多斯煤炭深加工示范项目 35 万吨/年丙烯（二线）装置工程项目施工监理合同》2、《中天合创鄂尔多斯煤炭深加工示范项目 35 万吨/年丙烯（二线）装置工程项目与 EPC 总承包单位签定的承包合同》3、中天合创鄂尔多斯煤炭深加工示范项目 35 万吨/年丙烯（二线）装置工程项目制定的相关规定4、仪表专业相关的标准规范 《自动化仪表工程施工及验收规范》 GB50093-2013《石油化工仪表工程施工技术规范》 SH3521-2013 《石油化工施工安全技术规程》SH3505-1999 《自控安装图册》HG/T21581-2012 《自动化仪表工程施工质量验收规范》 GB50131-2007 《现场设备、工业管道焊接施工规范》 GB50236-2011 《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006 《 电 气 装 置 安 装 工 程 1kV 及 以 下 配 线 工 程 施 工 及 验 收 规范》GB50258-96 《工业金属管道工程施工规范及条文说明》 GB50235-2010 《石油化工建设工程项目交工技术文件规定》 SH3503-2007《石油化工建设工程项目施工过程技术文件规定》 SH3543-20075、《建设工程监理规范》GB50139-20126、《石油化工建设工程项目监理规范》SH/T3903-20047、《建设工程项目管理规范》8、《建设工...
