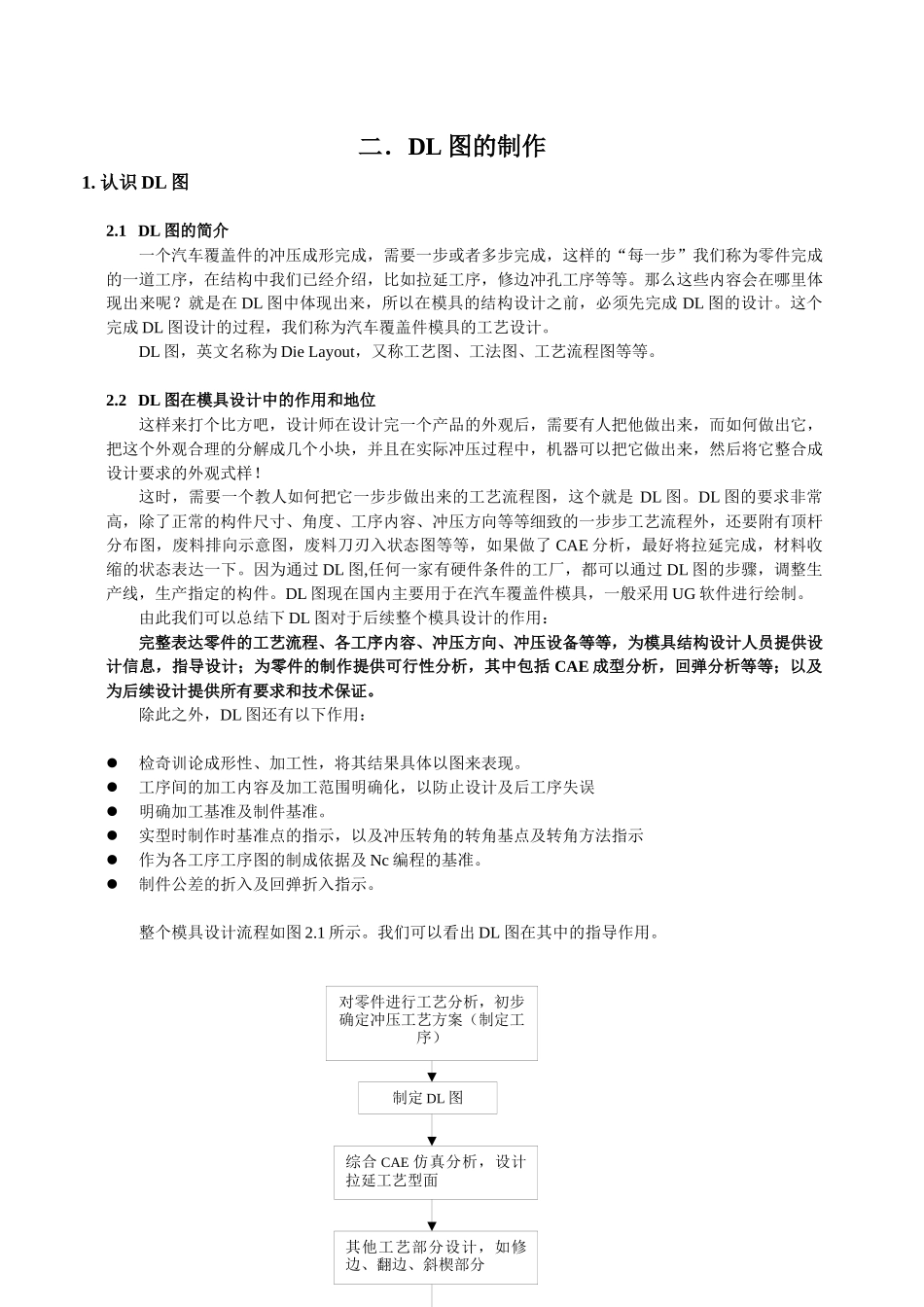

对零件进行工艺分析，初步确定冲压工艺方案（制定工序）制定 DL 图其他工艺部分设计，如修边、翻边、斜楔部分综合 CAE 仿真分析，设计拉延工艺型面二．DL 图的制作1. 认识 DL 图2.1 DL 图的简介一个汽车覆盖件的冲压成形完成，需要一步或者多步完成，这样的“每一步”我们称为零件完成的一道工序，在结构中我们已经介绍，比如拉延工序，修边冲孔工序等等。那么这些内容会在哪里体现出来呢？就是在 DL 图中体现出来，所以在模具的结构设计之前，必须先完成 DL 图的设计。这个完成 DL 图设计的过程，我们称为汽车覆盖件模具的工艺设计。DL 图，英文名称为 Die Layout，又称工艺图、工法图、工艺流程图等等。2.2 DL 图在模具设计中的作用和地位这样来打个比方吧，设计师在设计完一个产品的外观后，需要有人把他做出来，而如何做出它，把这个外观合理的分解成几个小块，并且在实际冲压过程中，机器可以把它做出来，然后将它整合成设计要求的外观式样！这时，需要一个教人如何把它一步步做出来的工艺流程图，这个就是 DL 图。DL 图的要求非常高，除了正常的构件尺寸、角度、工序内容、冲压方向等等细致的一步步工艺流程外，还要附有顶杆分布图，废料排向示意图，废料刀刃入状态图等等，如果做了 CAE 分析，最好将拉延完成，材料收缩的状态表达一下。因为通过 DL 图,任何一家有硬件条件的工厂，都可以通过 DL 图的步骤，调整生产线，生产指定的构件。DL 图现在国内主要用于在汽车覆盖件模具，一般采用 UG 软件进行绘制。由此我们可以总结下 DL 图对于后续整个模具设计的作用：完整表达零件的工艺流程、各工序内容、冲压方向、冲压设备等等，为模具结构设计人员提供设计信息，指导设计；为零件的制作提供可行性分析，其中包括 CAE 成型分析，回弹分析等等；以及为后续设计提供所有要求和技术保证。除此之外，DL 图还有以下作用：检奇训论成形性、加工性，将其结果具体以图来表现。工序间的加工内容及加工范围明确化，以防止设计及后工序失误明确加工基准及制件基准。实型时制作时基准点的指示，以及冲压转角的转角基点及转角方法指示作为各工序工序图的制成依据及 Nc 编程的基准。制件公差的折入及回弹折入指示。整个模具设计流程如图 2.1 所示。我们可以看出 DL 图在其中的指导作用。图 2.1 流程图2.3 DL 图上应表达的信息A．工序划分及冲压内容在设计人员拿到零件后，对零件进行工艺分析，...
