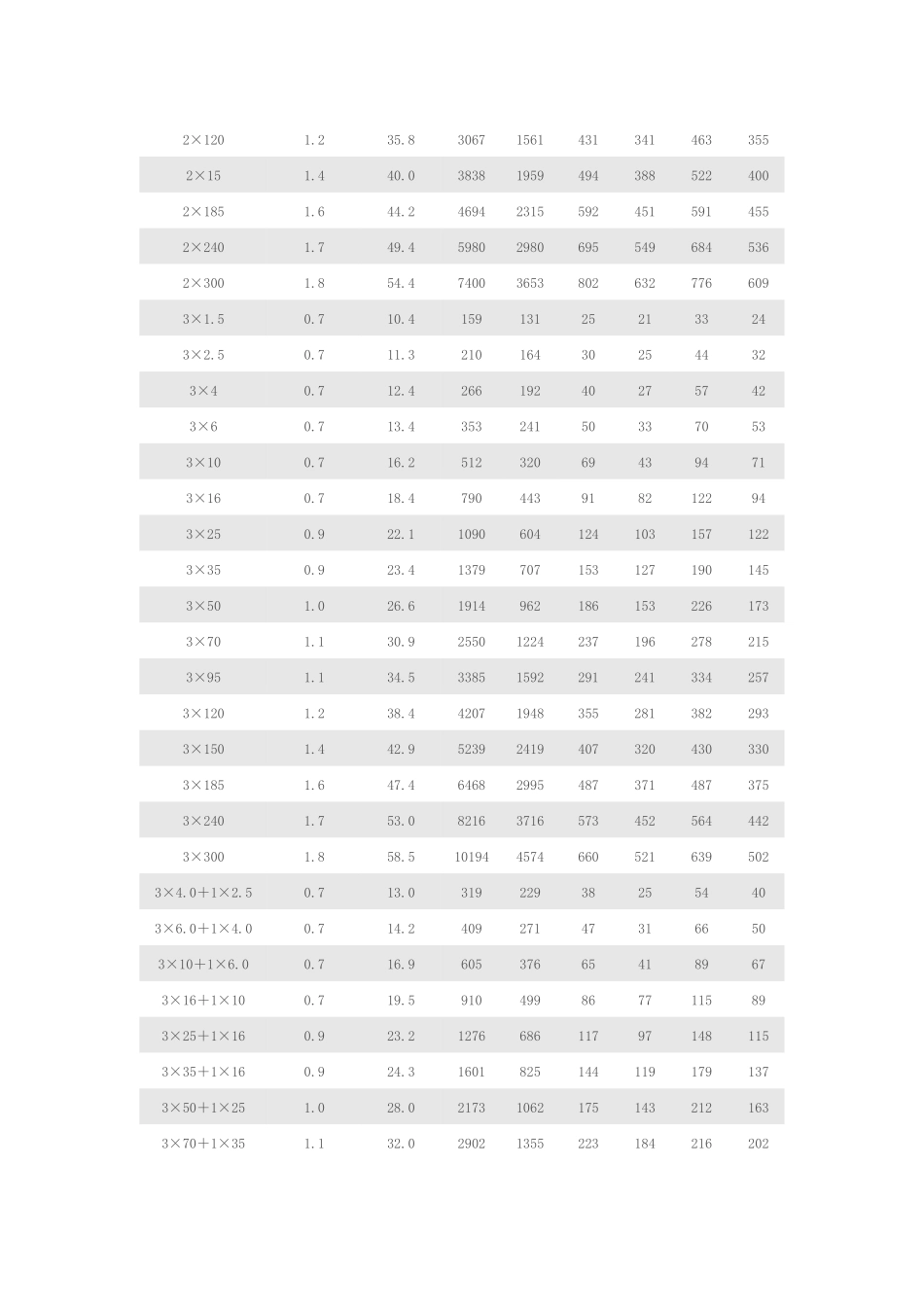

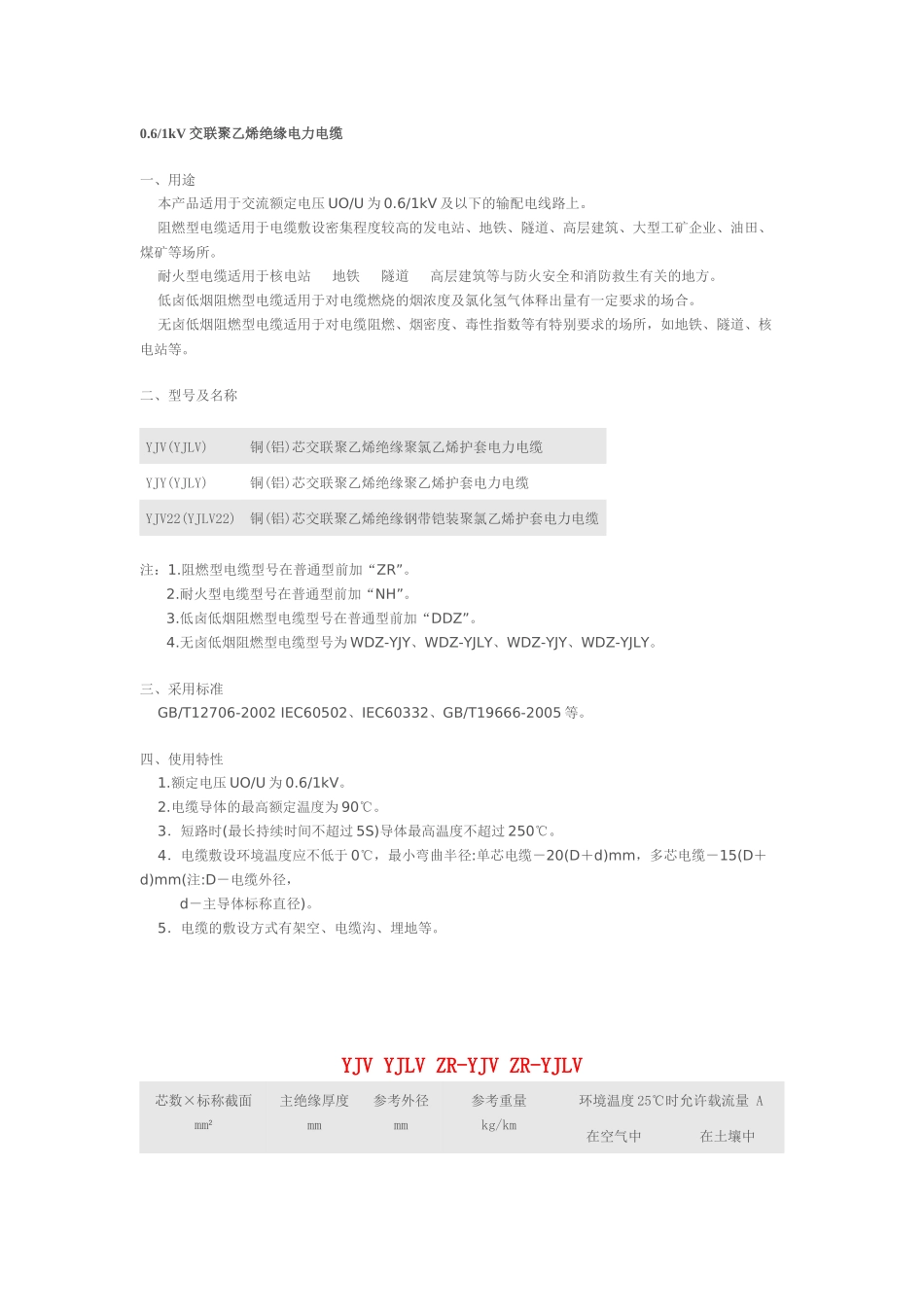

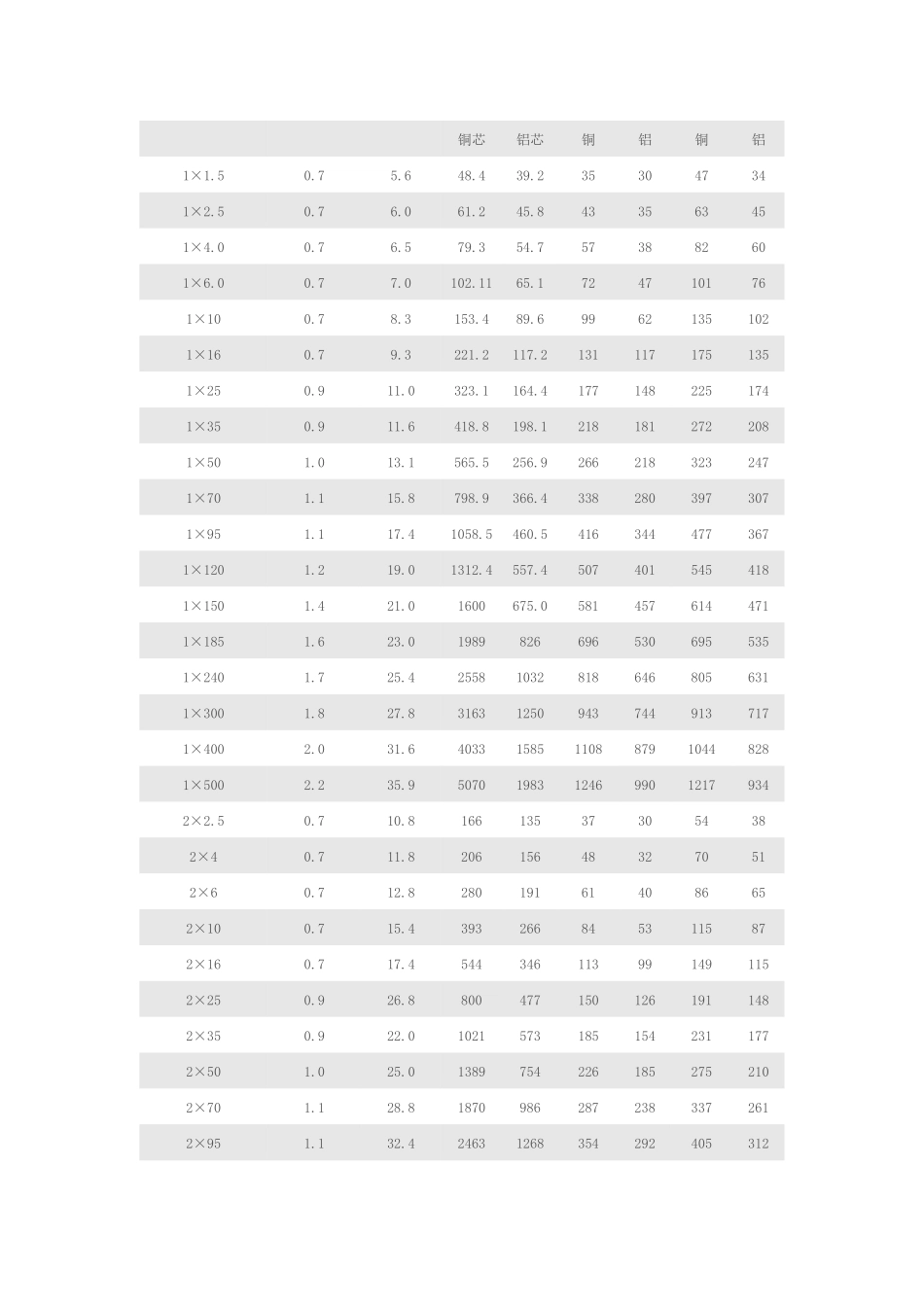

0.6/1kV 交联聚乙烯绝缘电力电缆一、用途 本产品适用于交流额定电压 UO/U 为 0.6/1kV 及以下的输配电线路上。 阻燃型电缆适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。 耐火型电缆适用于核电站 地铁 隧道 高层建筑等与防火安全和消防救生有关的地方。 低卤低烟阻燃型电缆适用于对电缆燃烧的烟浓度及氯化氢气体释出量有一定要求的场合。 无卤低烟阻燃型电缆适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所,如地铁、隧道、核电站等。二、型号及名称 YJV(YJLV)铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY(YJLY)铜(铝)芯交联聚乙烯绝缘聚乙烯护套电力电缆YJV22(YJLV22)铜(铝)芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆注:1.阻燃型电缆型号在普通型前加“ZR”。 2.耐火型电缆型号在普通型前加“NH”。 3.低卤低烟阻燃型电缆型号在普通型前加“DDZ”。 4.无卤低烟阻燃型电缆型号为 WDZ-YJY、WDZ-YJLY、WDZ-YJY、WDZ-YJLY。三、采用标准 GB/T12706-2002 IEC60502、IEC60332、GB/T19666-2005 等。四、使用特性 1.额定电压 UO/U 为 0.6/1kV。 2.电缆导体的最高额定温度为 90℃。 3.短路时(最长持续时间不超过 5S)导体最高温度不超过 250℃。 4.电缆敷设环境温度应不低于 0℃,最小弯曲半径:单芯电缆-20(D+d)mm,多芯电缆-15(D+d)mm(注:D-电缆外径, d-主导体标称直径)。 5.电缆的敷设方式有架空、电缆沟、埋地等。YJV YJLV ZR-YJV ZR-YJLV芯数×标称截面mm2主绝缘厚度mm参考外径mm参考重量kg/km 环境温度 25℃时允许载流量 A在空气中在土壤中铜芯铝芯铜铝铜铝1×1.50.75.648.439.2353047341×2.50.76.061.245.8433563451×4.00.76.579.354.7573882601×6.00.77.0102.1165.17247101761×100.78.3153.489.699621351021×160.79.3221.2117.21311171751351×250.911.0323.1164.41771482251741×350.911.6418.8198.12181812722081×501.013.1565.5256.92662183232471×701.115.8798.9366.43382803973071×951.117.41058.5460.54163444773671×1201.219.01312.4557.45074015454181×1501.421.01600675.05814576144711×1851.623.019898266965306955351×2401.725.4255810328186468056311×3001.827.8316312509437449137171×4002.031.640331585110887910448281×5002.235.950701983124699012179342×2.50.710.8166135373054382×40.711.820615...
