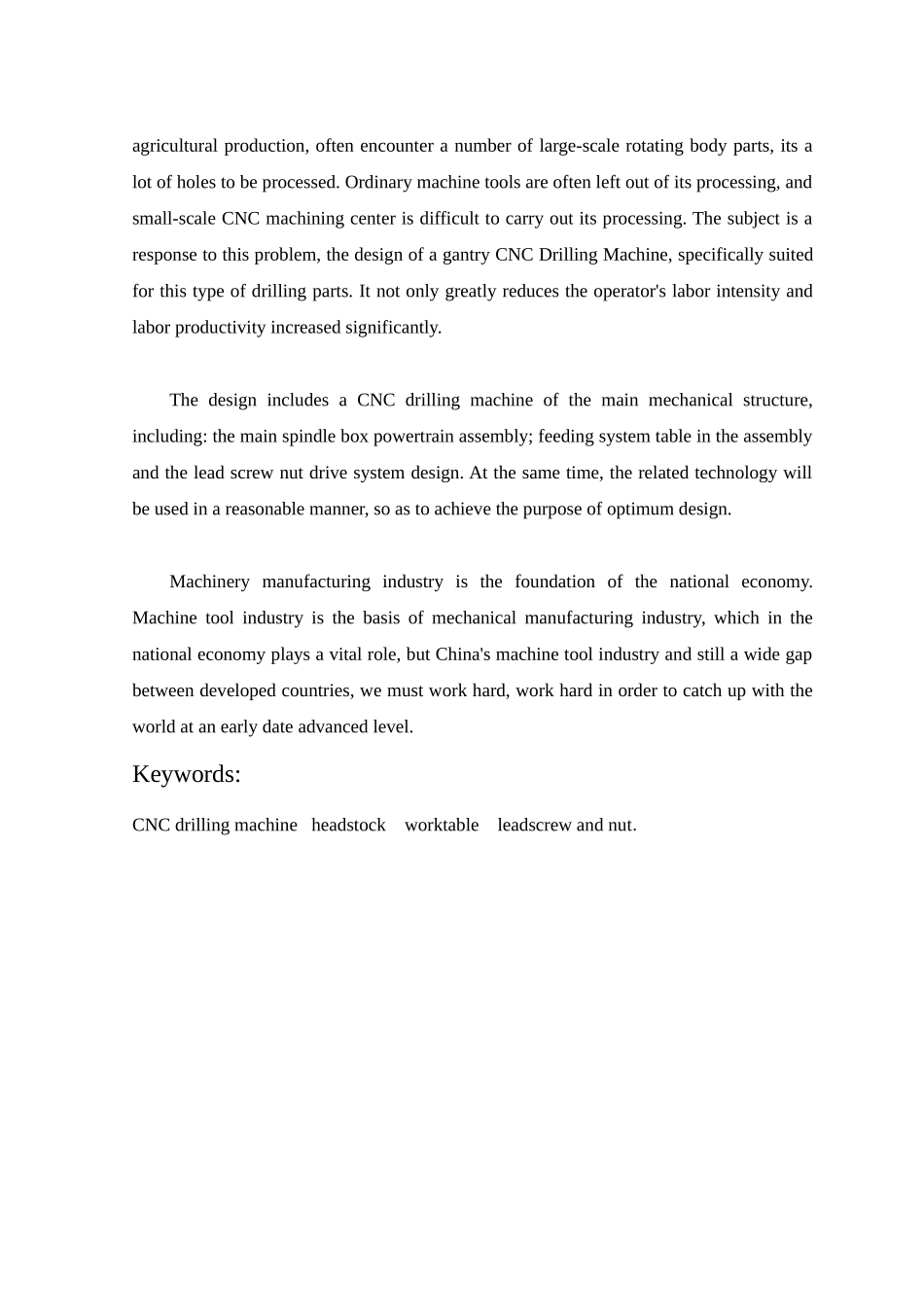

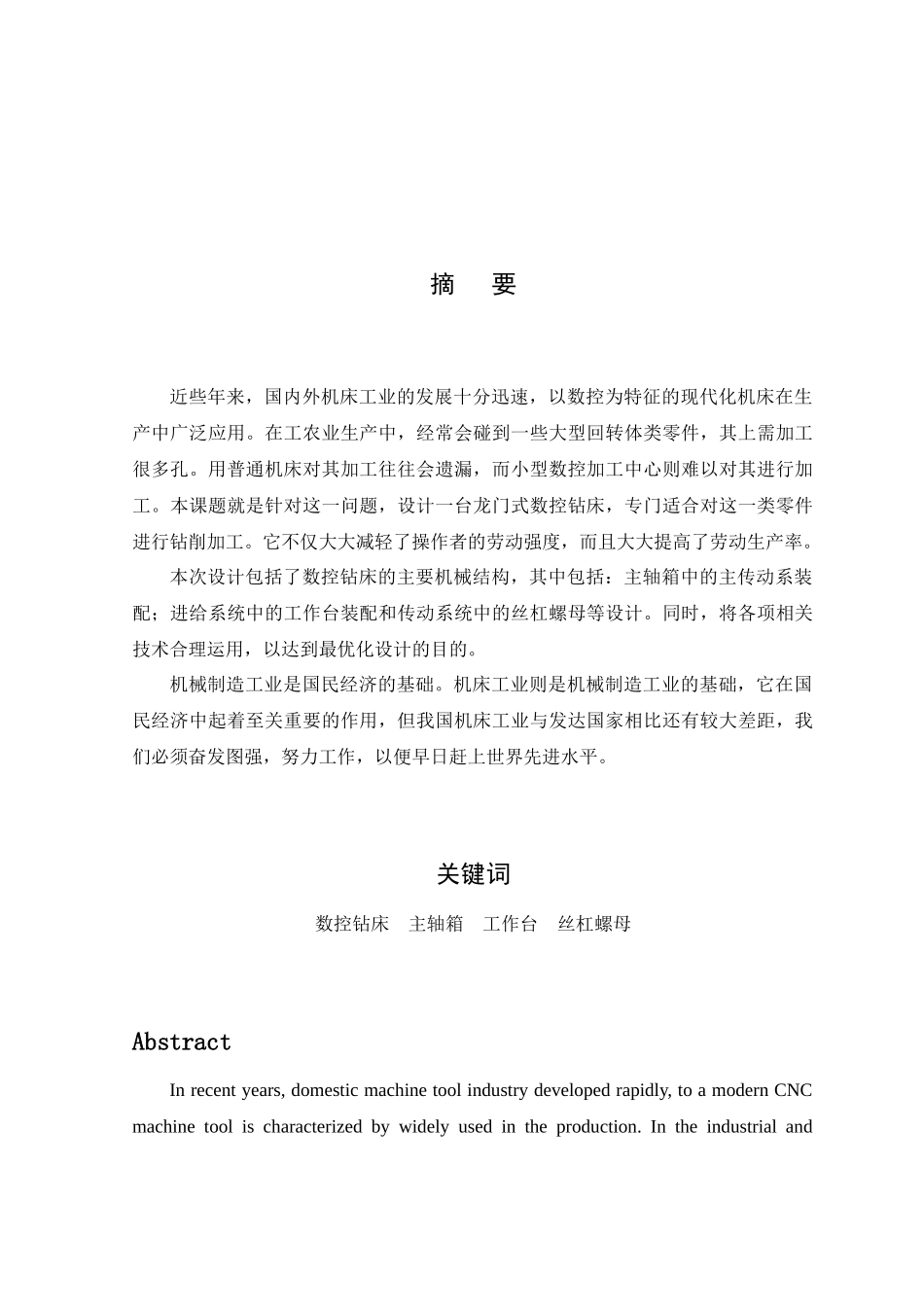

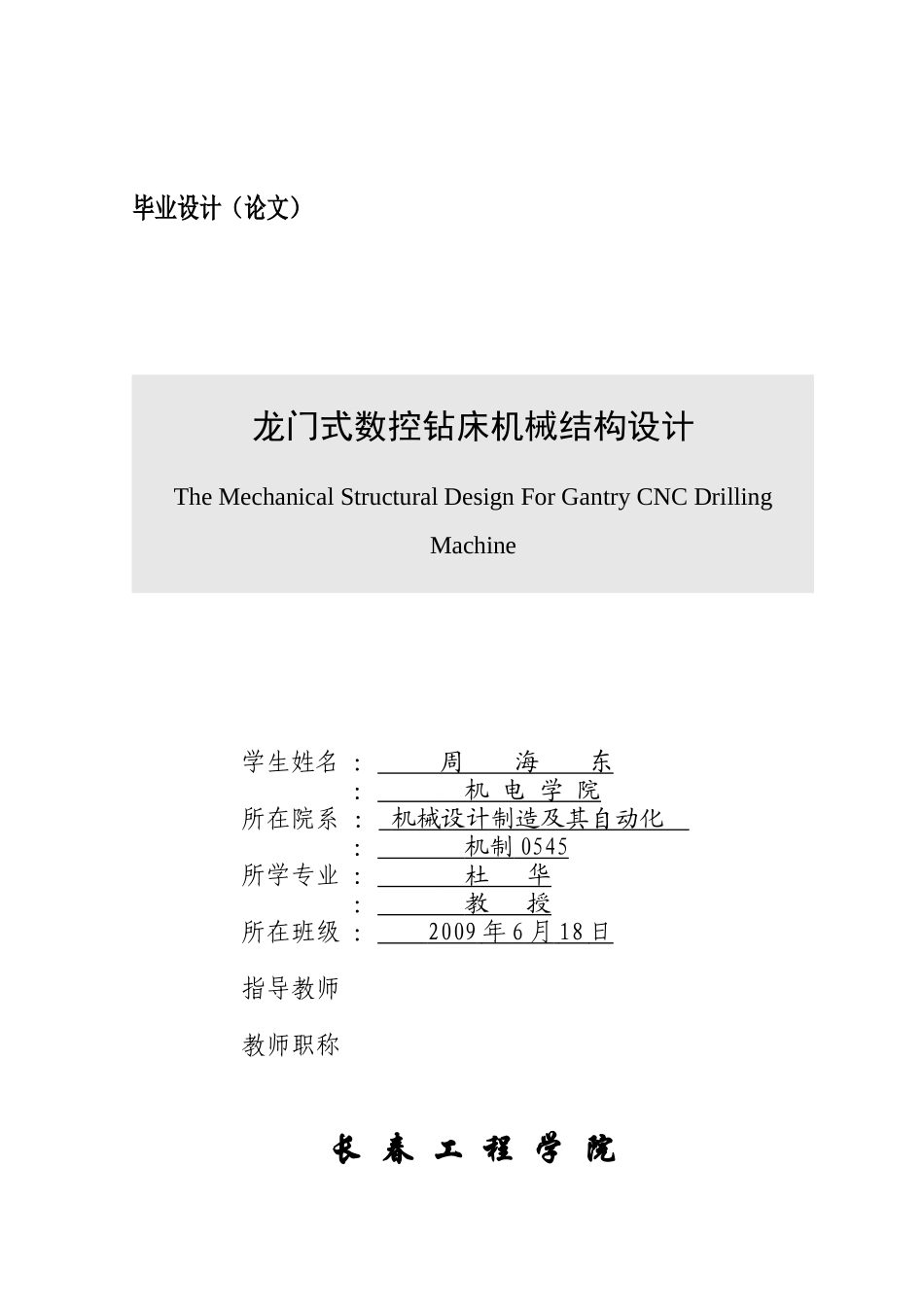

毕业设计（论文）龙门式数控钻床机械结构设计The Mechanical Structural Design For Gantry CNC Drilling Machine长 春 工 程 学 院： 周 海 东 ： 机 电 学 院 ： 机械设计制造及其自动化 ： 机制 0545 ： 杜 华 ： 教 授 ： 2009 年 6 月 18 日 学生姓名所在院系所学专业所在班级指导教师教师职称摘 要近些年来，国内外机床工业的发展十分迅速，以数控为特征的现代化机床在生产中广泛应用。在工农业生产中，经常会碰到一些大型回转体类零件，其上需加工很多孔。用普通机床对其加工往往会遗漏，而小型数控加工中心则难以对其进行加工。本课题就是针对这一问题，设计一台龙门式数控钻床，专门适合对这一类零件进行钻削加工。它不仅大大减轻了操作者的劳动强度，而且大大提高了劳动生产率。本次设计包括了数控钻床的主要机械结构，其中包括：主轴箱中的主传动系装配；进给系统中的工作台装配和传动系统中的丝杠螺母等设计。同时，将各项相关技术合理运用，以达到最优化设计的目的。机械制造工业是国民经济的基础。机床工业则是机械制造工业的基础，它在国民经济中起着至关重要的作用，但我国机床工业与发达国家相比还有较大差距，我们必须奋发图强，努力工作，以便早日赶上世界先进水平。关键词数控钻床 主轴箱 工作台 丝杠螺母AbstractIn recent years, domestic machine tool industry developed rapidly, to a modern CNC machine tool is characterized by widely used in the production. In the industrial and agricultural production, often encounter a number of large-scale rotating body parts, its a lot of holes to be processed. Ordinary machine tools are often left out of its processing, and small-scale CNC machining center is difficult to carry out its processing. The subject is a response to this problem, the design of a gantry CNC Drilling Machine, specifically suited for this type of drilling parts. It not only greatly reduces the operator's labor intensity and labor productivity increased significantly. The design includes a CNC drilling machine of the main mechanical structure, including: the main s...
